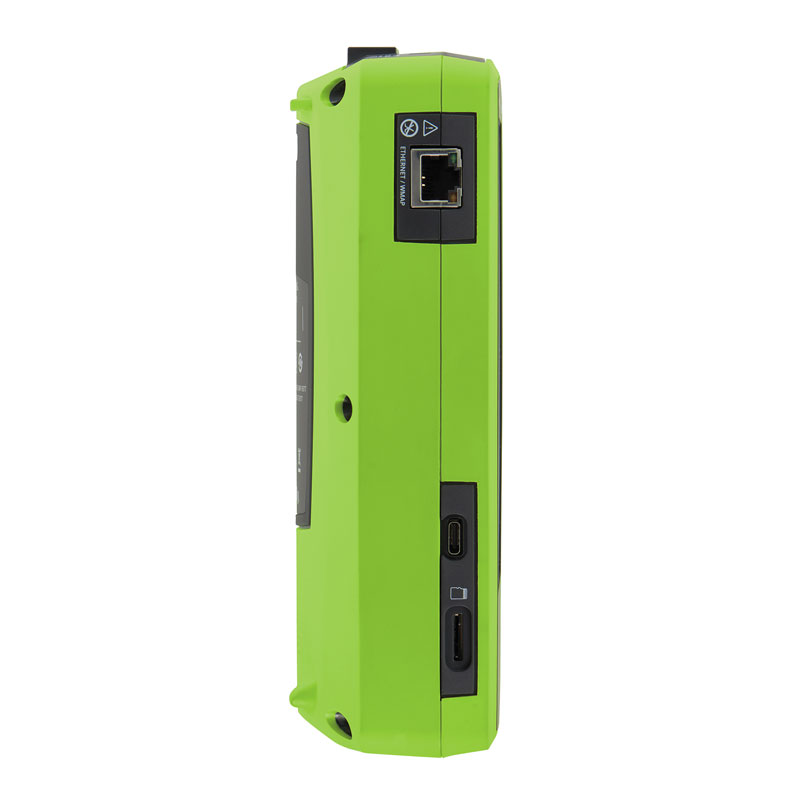

NetAlly LinkRunner® 10G hálózati smart teszter
Hálózati beállítások ellenőrzése multigigabites környezetben
A LinkRunner 10G multigigabites hálózati smart teszter a legköltséghatékonyabb megoldás az 1M/10M/Multi-Gig/10G Ethernet hálózatok teszteléséhez. Leegyszerűsíti a réz és optikai hálózatok konfigurálását, ellenőrzését, valamint észszerűsíti a workflowt azáltal, hogy egyesíti a telepítés, konfigurálás, üzemeltetés és hibakeresés funkcióit egyetlen megbízható műszerben.
Felépítésében követi elődeinek (LinkRunner G2 és EtherScope nXG) konfigurációját, amely a harmadik generációs (G3) platformra épül. Rendelkezik érintőképernyővel, beépített mikrofonnal, hangszóróval, hangerőszabályzóval, valamint MicroSD kártyaolvasóval. A LinkRunner műszereknél már megszokott módon a vezetékes mérések miatt található benne RJ45 és optikai interfész. Az USB Type-A interfész lehetővé teszi Wi-Fi dongle használatát.
Az Android operációs rendszernek köszönhetően számos alkalmazás áll rendelkezésünkre, illetve tölthető le a gyártó alkalmazás tárolójából a mindennapi IT üzemeltetési feladatok támogatásához, kezdve a hibajegy kezeléstől a szükséges mérések elvégzésén és a kollégákkal történő kapcsolattartáson át a jegyzőkönyv készítésig. A v1.5 firmware verziótól elérhetővé vált a LANBERT™ kábel ellenőrző alkalmazás, amely megoldást kínál a réz és optikai szakaszok átviteli minőségének és elérhető sávszélességének felméréséhez.

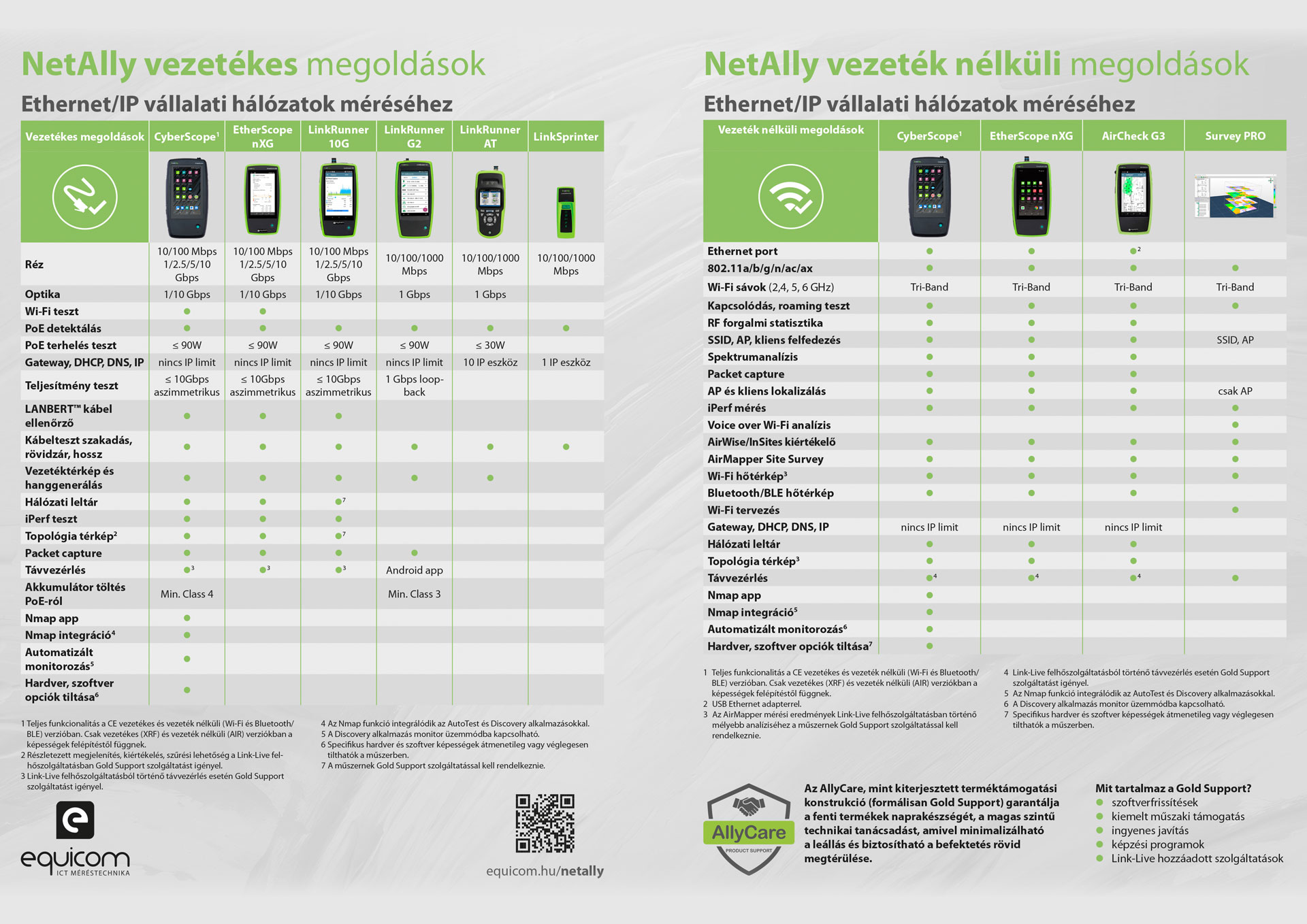

NetAlly műszerek kiválasztási segédlete
Legfontosabb képességei összefoglalva
- 10M/100M/Milti-Gig/10G réz és optikai kapcsolatok L1-L4 szintű ellenőrzése
- Kritikus összeköttetések SLA mérése az EtherScope nXG-vel (sebesség, csomagvesztés, késleltetés, jitter, QoS)
- SNMP alapú hálózati analízis, eszközleltár, eszközök kategorizálása, topológia
- Útvonal analízis L2 és L3 szinten
- Hálózati topológia térkép készítése a Link-Live felhő szolgáltatásban*
- Hálózati topológia térkép export Visio fájlba*
- Időszakos hibák felderítése a periodikus AutoTest segítségével
- Távvezérlés VNC és Link-Live* segítségével
- Számos okos alkalmazás (WiFi Site Survey, Speed test, iPerf, SSH és Telnet kliens, AccessPoint és kamera telepítő, stb.)
- Wi-Fi és Bluetooth kommunikációs képesség
- Gyors megoldás: az Autotest funkció 10 másodperc alatt azonosítja a hálózati problémákat
- TruePower™ PoE teljesítmény tesztelés akár 90 W-ig (802.3bt Type 4)
- Kábelezés: a telepített kábelek és patch kábelek tesztelése
- LANBERT kábel ellenőrző alkalmazás a réz és optikai kábelek bithibamentes átviteli sebességének ellenőrzéséhez
- Switch és VLAN információk: megjeleníti a VLAN azonosítót valamint a legközelebbi switch típusát, port és slot azonosítóját
- DHCP, DNS és alapértelmezett átjáró elérésének tesztelése
- Ping és TCP port ellenőrzés
- Mérési helyre szabható beállítások (profilok)
- Eredmények feltöltése, tárolása és dokumentálása, illetve mérési profilok kezelése a Link-Live felhő szolgáltatás segítségével
- Ipv4/IPv6 kompatibilitás
* Gold Supporttal rendelkező ügyfelek
Típus összehasonlító táblázat
| Tulajdonság | LinkRunner AT-2000 | LinkRunner G2 | LinkRunner 10G |
| Kábelteszt és huzaltérkép | • | • | • |
| Kábeltesztaktív végponton | – | • | • |
| SNR mérés Multi-Gig kábelen | – | – | • |
| Link sebesség, duplexitás (10M, 100M, 1G) |
• | • | • |
| Link sebesség, duplexitás (2.5G, 5G, 10G) |
– | – | • |
| PoE terhelés teszt | 30W (0-4) | 90W (0-8, UPoE) | 90W (0-8, UPoE, injector) |
| PoE injector feszültség teszt | – | • | • |
| Switch teszt (xDP/LLDP) | • | • | • |
| Switch trunk port VLAN teszt, monitor | – | • | • |
| Ping, TCP CONNECT teszt | 10 | korlárlan | korlátlan |
| NPT teszt (főműszer EXG, LR10G) |
Loopback 1G | Loopback 1G | NPT szoftver 1G 1G->10G és Peer |
| DNS lookup válaszidő | – | – | • |
| AutoTest „Stop After” képesség | – | • | • |
| Packet capture | – | • | • |
| Android alkalmazások | – | • | • |
| Beépített kamera és barcode szkennelés | – | • | • |
| HTTP/FTP szolgáltatás teszt – válaszidő | – | – | • |
| Hálózati és eszköz leltár | – | – | •* |
| Útvonal analízis | – | – | •* |
| Topológia térkép a Link-Live felhőszolgáltatásban | – | – | •* |
| Távvezérlés webes felületen | – | 3rd alkalmazások | •* |
| Beépített VNC szerver | – | – | • |
| Kapcsolódás Wi-Fi hálózathoz | – | USB-A adapter | USB-A adapter |
| Alapvető Wi-Fi tesztek | – | 3rd alkalmazások | 3rd alkalmazások |
• = Igen – = Nem
* AllyCare (formálisan Gold Support) szükséges
Szoftver verziók
A LinkRunner 10G firmware frissítés Gold Supporttal rendelkező felhasználóink számára elérhető a Link-Live felhő szolgáltatáson keresztül.
Szoftverfrissítés menete
- Regisztráljon a Link-Live portálon.
- Importálja (Claimed gomb) a műszerét a Link-Live szolgáltatásba.
- Kapcsolódjon a publikus Internethez a műszerrel.
- Ellenőrizze a Link-Live app segítségével, hogy van-e új firmware (Android és Application Update).
- Amennyiben mindkettő frissíthető, először az Android frissítést végezze el!
- Amennyiben segítségre van szüksége, kérje vállalati hálózatos kollégáink támogatását.
LinkRunner 10G v2.4 firmware újdonságai
Részletek itt
LinkRunner 10G v2.3 firmware újdonságai
Részletek itt
LinkRunner 10G v2.2.2.1 firmware újdonságai
- A felhasználói kézikönyv mostantól a NetAlly oldalon érhető el.
- A Performance app teszt beállítások bekerültek a teszt eredmények közé.
- Belső hőmérséklet felügyelet megvédi a műszert a magas (45C feletti) hőmérséklet következményeitől.
LinkRunner 10G v2.2 firmware újdonságai
- Az EtherScope nXG műszerek új v2.2 firmwaret kaptak. A kompatibilitás megőrzése miatt frissült a LinkRunner 10G firmware is.
LinkRunner 10G v2.0 firmware újdonságai
Részletek itt
LinkRunner 10G v1.6 firmware újdonságai
Részletek itt
LinkRunner 10G v1.5 firmware újdonságai
Részletek itt
LANBERT™ kábel ellenőrző alkalmazás
Elérhető a LANBERT™ kábel ellenőrző alkalmazás az EtherScope nXG és LinkRunner 10G hordozható hálózati műszerekben
Mit is tud az alkalmazás? Egyszerű és gyors megoldást kínál a réz és optikai szakaszok átviteli minőségének és elérhető sávszélességének felméréséhez.
Hogyan működik? Az alkalmazás Ethernet kereteket generál és továbbít, vizsgálva a kábelszakasz átviteli képességét optika esetén 1G/10G-re és rézkábel esetén 100/1G/2.5G/5G/10G-re.
Hogyan férhet hozzá a LANBERT alkalmazáshoz? Csak telepítenie kell a v1.5 firmwaret a műszerre.
A LANBERT teszt három különböző konfigurációban végezhető:
- A kábelszakasz egyik végén az EtherScope nXG/LinkRunner 10G, másik végén fizikai hurok
- A kábelszakasz egyik végén az EtherScope nXG/LinkRunner 10G, a másik végén szoftveres hurok (switch por loopback módban, vagy teszter, pl.: LinkRunner AT/LinkRunner G2)
- A kábelszakasz mindkét végén EtherScope nXG/LinkRunner 10G
Fontos tudni!
- Egyszerűsíti a kábelek ellenőrzésének lehetőségét, tehát elsősorban üzemeltetők használják.
- Nem pótolja a kábelek szabványok szerinti minősítését!
- Meghatározza a maximális hibamantes átvitelt az adott szakaszon.
- Akár 24 órás teszt is elvégezhető, ami segít az időszakosan fellépő zajok (ESD, EMF, áthallás) feltérképezésében.
- Nem teszteli az IP átvitelt kapcsolókon és forgalomirányítókon, de van erre külön alkalmazás az EtherScope nXG-ben és Linkrunner 10G-ben, neve Performance test.
Bővebben a LANBERT alkalmazásról itt olvashat.
Részletes specifikációk
| Technical Specifications | |
| Dimensions | 10.3 cm x 19.5 cm x 5.5 cm |
| Weight | 0.77kg |
| Battery | Rechargeable lithium-ion battery pack (7.2 V, 6.4 A, 46 Wh) |
| Battery Life | Typical operating life is 3-4 hours; Typical charge time is 3 hours |
| Display | 5.0-inch color LCD with capacitive touchscreen (720 x 1280 pixels) |
| Host Interface | RJ-45 and SFP Analysis ports RJ-45 Cable Test ans Management Port USB Type-A Port and USB Type-C On-the-Go Port |
| SD Card Slot | Supports Micro SD card storage ? up to 64GB supported |
| Cable Test | Pair lengths, opens, shorts, split-pairs, crossed, straight through, and WireView ID |
| Ports | Copper: 10M/100M/1G/2.5G/5G/10G Fiber SFP Adapters: 1G/10GBASE-X |
| Supported IEEE Standards | Wired: 802.3/ab/ae/an/bz/i/u/z PoE: 802.3af/at/bt, Class 0-8 and UPOE |
Rendelési információk
| NetAlly LinkRunner 10G (LR10G-200) hálózati smart teszter | |
| LR10G-200 | NetAlly LinkRunner 10G hálózati smart teszter |
| LinkRunner 10G hálózati teszter, 1 év Gold Support (LR10G-200-1YS), Li-ion akkumulátor, hálózati töltő, SFP+MR-10G850 optikai modul, Wireview adapter ID #1, RJ-45 toldó, válltáska, üzembe helyezési segédlet. | |

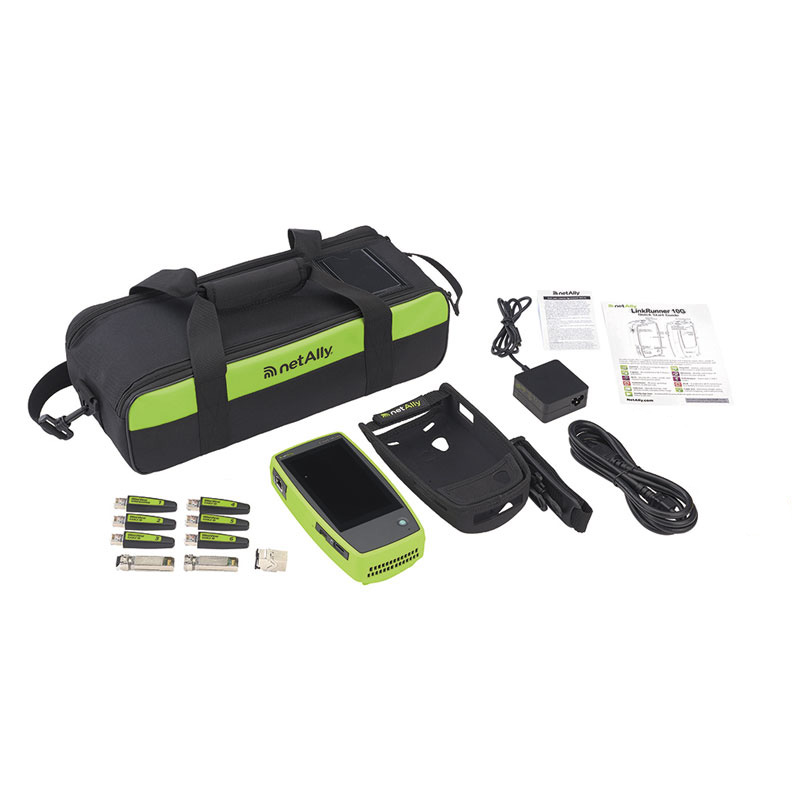

| LR10G-200-KIT | NetAlly LinkRunner 10G hálózati smart teszter kit |
| LinkRunner 10G hálózati teszter, 1 év Gold Support (LR10G-200-1YS), Li-ion akkumulátor, hálózati töltő, SF-P+MR-10G850 és SFP+MR-10G1310 optikai modul, Wireview adapter ID #1-#6, Cat 6 RJ-45 toldó, műszertok, közepes méretű gyöngyvászon táska. | |
| EXG-300E-LR10G2-KIT | NetAlly EtherScope nXG 10G teljesítménymérő kit |
| EtherScope nXG (EXG-300E-KIT), LinkRunner 10G (LR10G-200-KIT) | |
| Opciók, kiegészítők | |
| LR10G-200-1YS |
NetAlly LinkRunner 10G Gold Support 1 év |
| 1 év kibővített terméktámogatás a LinkRunner 10G műszerhez | |
| LR10G-200-2YS | NetAlly LinkRunner 10G Gold Support 2 év |
| 2 év kibővített terméktámogatás a LinkRunner 10G műszerhez | |
| LR10G-200-3YS | NetAlly LinkRunner 10G Gold Support 3 év |
| 3 év kibővített terméktámogatás a LinkRunner 10G műszerhez | |
| ALLY-SPACK |
NetAlly válltáska |
| Műszer és tartozékok szállításához | |
| EU-WIFI-BT-USB | Edimax n150 Wi-Fi & Bluetooth USB Adapter |
| EXG-LR10G-HOLSTER | NetAlly EXG-LR10G műszertok |
| EXG-LR10G műszertok terepi használathoz | |
| G3-PWRADAPTER | NetAlly G3 AC töltő |
| G3 AC töltő USB Type-C csatlakozóval | |
| TEST-ACC |
NetAlly Teszt Probe |
| Kompakt iPerf szerver, csuklópánt, 2 AA elem, használati útmutató | |
| SFP+MR-10G850 | NetAlly SFP+ SX/SR 1G/10G 850nm MM optikai modul |
| SFP+MR-10G1310 | NetAlly SFP+ LX/LR 1G/10G 1310nm SM optikai modul |
| NetAlly LinkRunner 10G (LR10G-100) hálózati smart teszter | |
| LR10G-100 | NetAlly LinkRunner 10G hálózati smart teszter |
| LinkRunner 10G hálózati teszter, Li-ion akkumulátor, hálózati töltő, SFP+MR-10G850 optikai modul, Wireview adapter ID #1, RJ-45 toldó, válltáska, üzembe helyezési segédlet. | |
| LR10G-100-KIT | NetAlly LinkRunner 10G hálózati smart teszter kit |
| LinkRunner 10G hálózati teszter, Li-ion akkumulátor, hálózati töltő, SF-P+MR-10G850 és SFP+MR-10G1310 optikai modul, Wireview adapter ID #1-#6, Cat 6 RJ-45 toldó, műszertok, közepes méretű gyöngyvászon táska. | |
| EXG-300E-LR10G-KIT | NetAlly EtherScope nXG 10G teljesítménymérő kit |
| EXG-300E-KIT, 1 év Gold Support (EXG-300-1YS), LR10G-KIT (Gold Support nélkül). | |
| Opciók, kiegészítők |
|
| LR10G-100-1YS | NetAlly LinkRunner 10G Gold Support 1 év |
| 1 év kibővített terméktámogatás a LinkRunner 10G műszerhez | |
| LR10G-100-3YS | NetAlly LinkRunner 10G Gold Support 3 év |
| 3 év kibővített terméktámogatás a LinkRunner 10G műszerhez | |
| ALLY-SPACK |
NetAlly válltáska |
| Műszer és tartozékok szállításához | |
| EU-WIFI-BT-USB | Edimax n150 Wi-Fi & Bluetooth USB Adapter |
| EXG-LR10G-HOLSTER | NetAlly EXG-LR10G műszertok |
| EXG-LR10G műszertok terepi használathoz | |
| G3-PWRADAPTER | NetAlly G3 AC töltő |
| G3 AC töltő USB Type-C csatlakozóval | |
| TEST-ACC |
NetAlly Teszt Probe |
| Kompakt iPerf szerver, csuklópánt, 2 AA elem, használati útmutató | |
| SFP+MR-10G850 | NetAlly SFP+ SX/SR 1G/10G 850nm MM optikai modul |
| SFP+MR-10G1310 | NetAlly SFP+ LX/LR 1G/10G 1310nm SM optikai modul |
