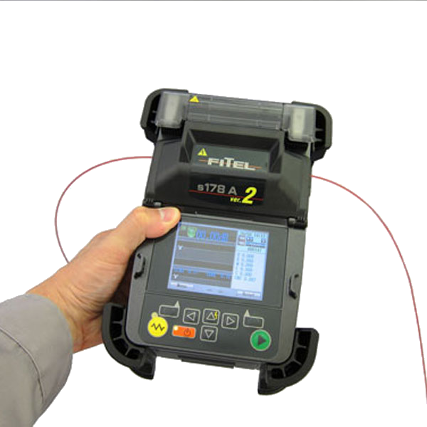

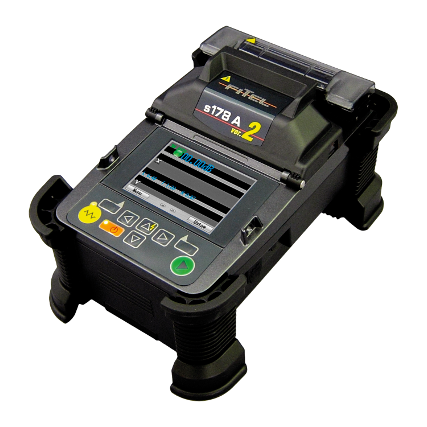

Furukawa Electric FITEL S178Av2 optikai szálhegesztő

Szálmagra illesztéses szálhegesztőgép terepi használatra

Kifutott termék, utódja: Furukawa Electric FITEL S179!

Az S178v2 típus a FITEL S17x szériájának legújabb csúcsminőségű, továbbfejlesztett tagja. Az S178 sorozat az előd modellnél jóval hatékonyabb optikai pozícionáló rendszerrel rendelkezik, amely a teljes hegesztési időt 20%-al csökkenti. A zsugorító kemence fűtési mechanizmusának jelentős fejlesztése ezek mellett több mint 30%-os zsugorítási idő csökkenést eredményez. A továbbfejlesztett energia menedzsmentnek köszönhetően az eszköz 200 teljes hegesztési ciklus (hegesztés+zsugorítás) elvégzésére képes külsőleg hozzákapcsolt akkumulátor nélkül is. A sarkain elhelyezett gumi védőtalpak és az eszköz fémháza rendkívüli ellenállóságot és robosztusságot biztosít. Végül elmondható, hogy az előd modellekhez képest az eszköz mérete jelentősen csökkent, ennek köszönhetően pedig a súlya is.

Prospektus (PDF, angol, 3MB)



Legfontosabb képességei összefoglalva
  • Eszközbe integrált akkumulátortöltő (a korábbi külső töltő használata helyett)
  • A V-vájatok mellett a teljes hegesztési terület megvilágítása
  • Felhasználóbarát szálkép megjelenítés 4 különböző X/Y nézet beállítással
  • Hegesztési eredményminősítés Jó/Rossz küszöbértékek használatával
  • Továbbfejlesztett grafikus menürendszer a könnyebb használat érdekében
  • UJ! Automatikus programválasztás bármilyen forgalomban lévő hagyományos és hajlításra optimalizált száltípus találgatásoktól mentes kötéséhez
  • Robosztus és kompakt (kézben tartható méret és forma) kialakítás a kedvezőtlen munka-környezet hatásainak ellensúlyozására
  • Gyors hegesztés (7 mp) rendkívül alacsony kötési csillapítás és gyors zsugorítási sebesség (25 mp)*1
  • 200 teljes hegesztési ciklus (hegesztés és zsugorítás) az új beépített akkumulátor konfigurációval**2
  • Felkészítve az összes METRO/LAN/FTTx alkalmazásra és száltípusra, beleértve a hajlításra optimalizált és hajlításra érzéketlen optikai szálakat (pl: EZ-Bend™)
  • Közvetlen csatlakozó hegesztésre alkalmas (SOC: Splice-on-connector), ehhez a Seikoh Giken és a Diamond gyártmányú csatlakozó kit-ek megrendelhetők.
  • Egyszerűen karbantartható: könnyen cserélhető elektródák és tükör nélküli szálpozícionáló rendszer
  • Gyors és egyszerű szoftverfrissítés Interneten keresztül
  • Egyszerűen cserélhető száltartó rendszer (fix / kiemelhető és SOC száltartók)
  • Üzemeltetők számára tervezett PC SW a hegesztési programok és eredmények menedzsmentjéhez
  • Igény szerint beállítható automatikus indítású zsugorító kemence
  • Nagy memória kapacitás a hegesztési adatok tárolásához (2,000 hegesztés) és kép (100 szálkép)
  • RoHS és Telcordia (GR-765-Core) megfelelőségi bizonyítvánnyal



*1 fél-automata hegesztési mód és zsugorító kemence elő melegítő módjának használatával

*2 2 akkumulátor használatával, fél-automata módban történő hegesztés- és hagyományos zsugorítás esetén

Szélsőséges körülményekre felkészítve az S178Av2 teljesíti az alábbi kritériumokat*3:

  • Ütésállóság. azaz elviseli a 76 cm-ről és 5 különböző sarkára való leejtést
  • IPX2 fokozat szerinti nedvesség-és esőállóság *4
  • IP5X fokozat szerint porállóság *5

*3 A tesztek a Furukawa laboratóriumában történtek, de a fenti körülmények között nem garantálják az eszköz teljes sértetlenségét.

*4 Az IPX2 fokozat szerint cseppálló: elvisel 3mm/perc mennyiségű esőt 10 percen keresztül 15°-os megdöntött pozíció esetén is

*5 Az IP5X fokozat szerint porálló: képes elviselni a 0,1 – 25µm méretű por részecskéket 8 órán keresztül



Opciók:

  • Puha hordtáska (SCC-01)
  • 15 fokban döntött hegesztőgép tartó (AGS-01)
  • Felcsatolható munkaasztal (WBT-01)
  • USB kábel (USB-01)
  • Szivargyújtó töltő (CDC-01)
  • Akkumulátortöltő (S958C)
  • Fényképező állvány rögzítő adapter (TPA-01)
  • Fix száltartó: 16mm-es csupaszítási hosszhoz (S712T-016)
  • Fix száltartó: 10mm-es csupaszítási hosszhoz (S712T-010)
  • 160 µm kiemelhető  száltartó papucs (S712S-160)
  • 250 µm kiemelhető  száltartó papucs (S712S-250)
  • 500 µm kiemelhető  száltartó papucs (S712S-500)
  • 900 µm kiemelhető száltartó papucs (S712S-900)
  • Loose Tube kiemelhető száltartó papucs – Bal oldal (S712S-LT-L)
  • Loose Tube kiemelhető száltartó papucs – Jobb oldal (S712S-LT-R)
  • Tartalék elektródapár (S969)
  • SmartFuse alkalmazás (SF-01)



Részletes specifikációk
Applicable Fibers SM, MM, DSF, NZD, EDF, BIF/UBIF (Bend insensitive fiber)
Cladding Diameter 80~150 μm
Coating Diameter 100~1,000 μm
Fiber Cleave Length 5~16 mm
Average Splice Loss SM: 0.02 dB, MM: 0.01 dB, DSF: 0.04 dB, NZD: 0.04 dB
Splice Time 7 seconds (semi-auto mode)
9 seconds (regular mode)
Heat Time 25 seconds*6 (S922: 40 mm Sleeve, S921: 60 mm Sleeve) (Pre-heat mode)
31 seconds*6 (S922: 40 mm Sleeve, S921: 60 mm Sleeve) (regular mode)
Splice Programs Max. 150
Automatic Splicing Selection SM: SM, DSF, NZD, BIF/UBIF, MM: MM
Heat Programs Max. 18
Automatic Heating Start Available
Applicable Sleeves 20/40/60 mm
Fiber Holding Tight holder (Loose tube applicable) or Removal Fiber Holder System
Tension Test 1.96 N
Return Loss of Splice 60 dB or greater
Attenuation Splice Function Intentional high splice loss of 0.1 dB to 10 dB (0.1 dB step) can be made for an inline fixed attenuator
Fiber Image Magnification 304X, 608X
Splice Memory Max. 2,000
Image Capture Capacity Last 100 images to be automatically captured + Up to 24 images to be stored permanently
Dimension 127W × 199D × 105H mm (not including shock absorber)
159W × 231D × 130H mm (including shock absorber)
Weight 1.9 kg (without battery)
2.3 kg (with two batteries)
Monitor 3.5” color LCD monitor
Data Output USB ver.2.0 mini
Battery Capacity Typical 80 splice/heat cycles with single battery*7
Typical 200 splice/heat cycles with 2 batteries*8
Altitude 5,000 mh
Wind Protection Max. wind velocity of 15 m/s.
Operating Temperature -10 to +50°C (0 to 95% Relative Humidity [Non-Condensing])
Storage Temperature -40 to +60°C (0 to 95% Relative Humidity [Non-Condensing])
Humidity 0 to +95% RH (non-condensing)
Power Source AC Input 100 to 240 V (50/60 Hz), DC Input 11 to 17 V without any change of hardware



Rendelési információk
S178A-22

Furukawa Electric FITEL S178Av2 Kézi, szálmagra pozícionálható optikai szálhegesztő

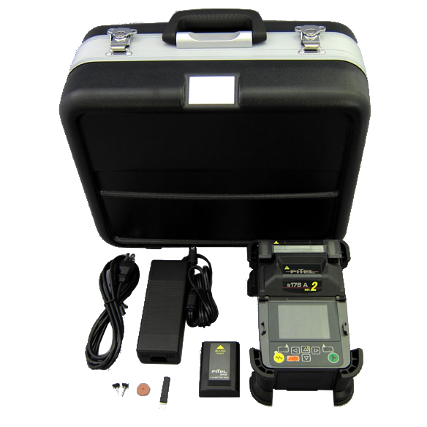

Tartalmazza: S178A-A-A-0001 szálhegesztő gép, 1 pár S712T-010 Fix száltartó 10mm-es vágáshoz, 2db S943 Akkumulátor, HCC-01 Kemény hord táska, 1 pár S969 Tartalék elektróda, CTX-01 Zsugorcső hűtő tálca, S976A AC Adapter és tápkábel, D5111 Elektródapolírozó korong, VGC-01 Tisztító ecset, TCC-01 kiegészítőket tároló táska és FTS-B405 Használati útmutató.
