Furukawa Electric FITEL S179 Optikai szálhegesztő

Új generációs, szálmagra illesztő optikai szálhegesztőgép – amikor minden másodperc számít

A piac leggyorsabb szálmagra pozicionáló optikai szálhegesztője

A Furukawa Electric FITEL S179 kézi, szálmagra pozicionáló optikai szálhegesztő megbízható működést, gyors és kis csillapítású hegesztést garantál még a legkedvezőtlenebb körülmények között is. A hegesztési és zsugorítási sebességének, pontosságának, valamint az eszköz tartósságának, hordozhatóságának és a vezeték-nélküli kommunikációs képességeinek köszönhetően kiválóan alkalmas optikai gerinc, felhordó és hozzáférési hálózatok kiépítésére. A hegesztő az NFC és Bluetooth adatkommunikációs és management képességei által az okos-eszközök szintjére emelkedve tekinthető a FITEL portfóliójának eddigi legjobb és kezelhetőség szempontjából legegyszerűbb csúcskategóriás eszközének.

Prospektus (PDF, angol, 580 KB)




Legfontosabb képességei összefoglalva
  • Kiemelkedő teljesítmény, egyedülálló hegesztési és zsugorítási gyorsaság
  • Egyszerű, könnyen áttekinthető felhasználói felület
  • Hordozható, robusztus kivitel
  • SOC (Splice on Connector) csatlakozóhegesztési lehetőség
  • Wi-Fi, NFC és USB adatkommunikációs képesség
  • Saját és egyéb gyártók SOC csatlakozóinak hegesztési lehetősége
Alkalmazási területek
  • Adatközpontok
  • Irányítástechnika
  • hozzáférési, FTTx hálózatok
  • Gerinchálózatok
  • Optikai alkatrész és lézergyártás
Eszköz bemutatás

A Furukawa Electric FITEL S179 szálhegesztő tervezése és fejlesztése a felhasználói igények maximálisan figyelembevételével történt, melyek közül a legfontosabb a hegesztési ciklus lerövidítése. Az S179 hegesztő az egyedülálló 6 másodperces hegesztési és 9 másodperces zsugorítási idővel1 jelenleg a piac leggyorsabb szálhegesztője. A nagy kapacitású akkumulátor egyetlen töltésével akár 230 hegesztési ciklus2 végezhető el, annak ellenére hogy a kijelző mérete is tovább növekedett, elérve a 4,3” LCD képátmérőt. A megszokott nyomógombos működtetés mellett érintőkijelző segíti a még egyszerűbb menüben történő navigációt, valamint a módosított fedél alatti munkaterület elrendezése tovább egyszerűsíti a szál behelyezését és növeli a munkaterületre történő rálátás mértékét. Alacsony megvilágítású munkakörnyezet esetén 3+1 nagy teljesítményű LED segíti a munkaterület kellő megvilágítását. Emellett a bal oldali V-vájat eltávolítható így a kamera lencséinek tisztítása még egyszerűbb.

A másik fontos követelmény a kisebb méret és az alacsonyabb súly mellett az eszköz környezeti hatásokkal szembeni ellenálló képessége. Hasonlóan az előző generációs FITEL szálhegesztőkhöz a robusztus kivitelnek köszönhetően az eszköz továbbra is por-3, csepp-4, és ütésálló5. Az emelt teljesítményű (8N) mozgató motorok még a legmerevebb kábelek esetén is biztosítják a folyamatos kiváló hegesztéseket. Bluetooth és NFC adatkommunikációs képesség okoseszköz csatlakozáshoz és irányításhoz pedig tovább növeli a felhasználási élményt. A fenti tulajdonságok együttese miatt  méltán tekinthető a FITEL S179 szálhegesztő a piac leghatékonyabb optikai szálhegesztőjének.



1 6 mp (Semi-auto hegesztési mód) 9 mp (hagyományos hegesztési mód)
2 A ciklusok száma függhet az akkumulátor állapotától és az alkalmazott hegesztési-, zsugorítási programtól
3 IP 5X szabvány szerint porállóság értelmében az eszköz 0,1 – 25 µm nagyságú porszemekkel telített levegőben is működőképes
4 IP X2 szabvány szerinti cseppállóság értelmében az eszköz 10 percen át tartó percenkénti 3 mm/perc csepp környezetben, akár 15° fok dőlésszög esetén is működőképes
5 IK 07 szabvány szerint ütésálóság értelmében az eszköz védett 2 Joule energiájú behatásokkal szemben, ami 500 g tömegű tárgy 40 cm magasságból történő ráejtésének megfelel.

Részletes specifikációk
Hegeszthető szálak SM (ITU-T G.652, G.657A1 and G.657A2), MM (ITU-T G.651), DSF (ITU-T G.653),
Cut-off Shifted Fiber (ITU-T G.654, Large Area type), NZD (ITU-T G.655),
BIF/UBIF (Bend Insensitive Fiber ITU-T G.657B3)
Héjátmérő 80–150 µm
Köpenyátmérő 100–3000 µm
Csupaszítási hossz 5–16 mm
Átlagos kötési csillapítás SM: 0,02dB, MM: 0,01dB, DSF: 0,04dB, NZD: 0,04dB
Hegesztési idő 6 sec (Semi-auto hegesztési mód); 9 sec (hagyományos hegesztési mód)
Zsugorítási idő1 9 (60 mm, Tyco SMOUV1120-1, 250-900 µm, Power mód)
13 (60 mm, FITEL S921, 250 µm, Power mód)
15 (60 mm, FITEL S921, 900 µm, Power mód)
Hegesztési programok száma Maximum 300 db
Automatikus hegesztés Igen
Zsugorító programok száma Maximum 100 db
Automatikus zsugorítás Igen
Alkalmazható zsugorcsövek hossza 20/40/60 mm
Száltartók Fix és cserélhető száltartók
Szakítószilárdság teszt 1.96 N
Reflexiós csillapítás 70 dB vagy több
Tetszőleges csillapítású hegesztés 0,1 – 15 dB (0,1 dB felbontással)
Szálnagyítás 104×, 278×, 556×
Memória 20000 hegesztési eredmény rögzítése
Hegesztett szálkép memória Az utolsó 100 db hegesztési kép automatikus rögzítése és további 100 db egyéni tárolás
Méret 139 × 209 × 114 mm (védőtalpak nélkül)
179 × 246 × 131 mm (védőtalpakkal)
Súly 1,6 kg (akkumulátor nélkül), 2,0 kg (akkumulátorral)
Kijelző Színes, 4,3” méretű érintőkijelző
Motor teljesítmény 8 N
Interface 1 USB 2.0 mini B port és 1 Standard A port
Akkumulátor kapacitás2 Tipikusan 200 hegesztés/zsugorítás ciklus, 90 sec/ciklus
Tengerszint feletti magasság max. 5000 m
Szélsebesség max. 54 km/h
Használati hőmérséklettartomány -10 to + 50 °C (jelentős páratartalom nélkül)
Tárolás hőmérséklettartomány -40 to +60 °C (jelentős páratartalom nélkül)
Páratartalom 0 to + 95% relatív páratartalom (nem lecsapódó)
Hálózati feszültség AC 100–240V (50/60Hz), DC 11–24 V hardver változtatás nélkül



1 A zsugorítási idő függ a zsugorcső típusától. Továbbá bekapcsolás utáni első zsugorítás időtartama hosszabb lehet, mint normál üzemmódban.
2 A ciklusok száma függhet az akkumulátor állapotától és az alkalmazott hegesztési-, zsugorítási programtól

Rendelési információk
Kód Leírás
S179A – 1 S179 szálhegesztő 16 mm fix száltartóval
S179A – 2 S179 szálhegesztő 10 mm fix száltartóval
S179A – 3 S179 szálhegesztő száltartó nélkül
Csomag tartalma
Kód Tétel Mennyiség (db)
FITEL S179 szálhegesztő S179A 1
Akkumulátor S947A 1
Keményfedeles hordtáska HCC-05 1
Tartalék elektróda ELR-01 1
Töltő adapter S979A 1
Töltő kábel 1
Hűtőtálca CTX-03 1
Wi-Fi USB adapter 1
Tisztítóecset VGC-01 1
Polírozó korong DS111 1

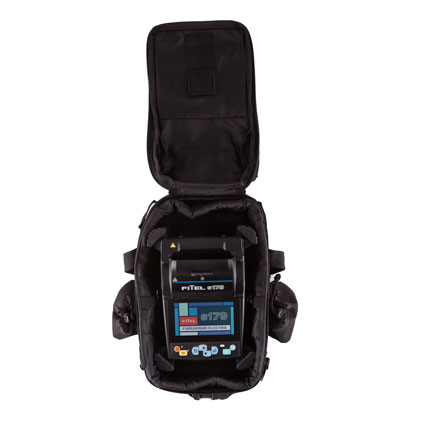

Vászon eszköztartó TCC-01 1
Használati útmutató UMC-02 1
Egyszerűsített útmutató FTS-B526 1
