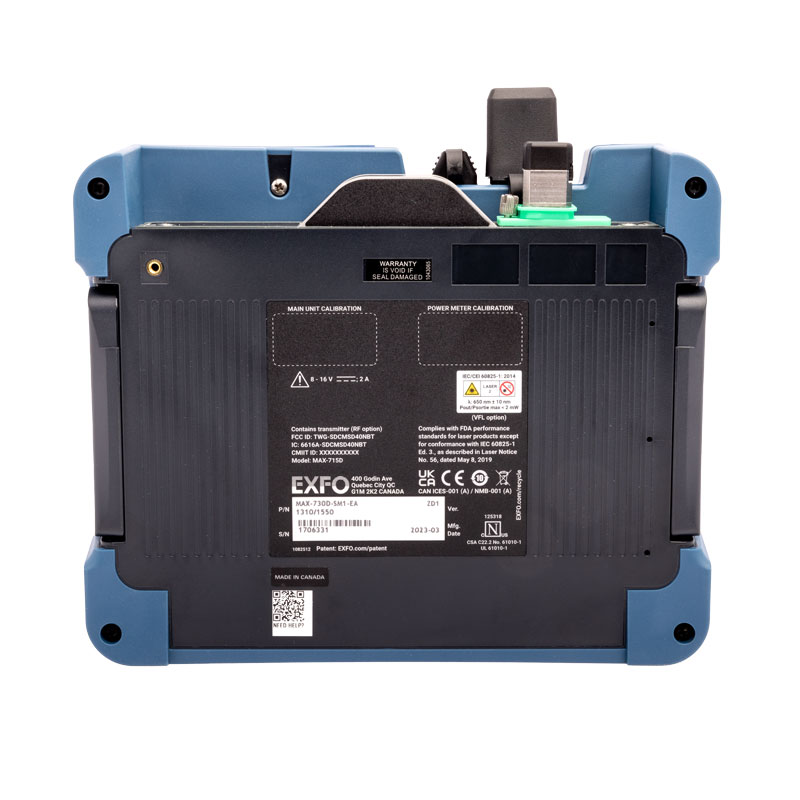

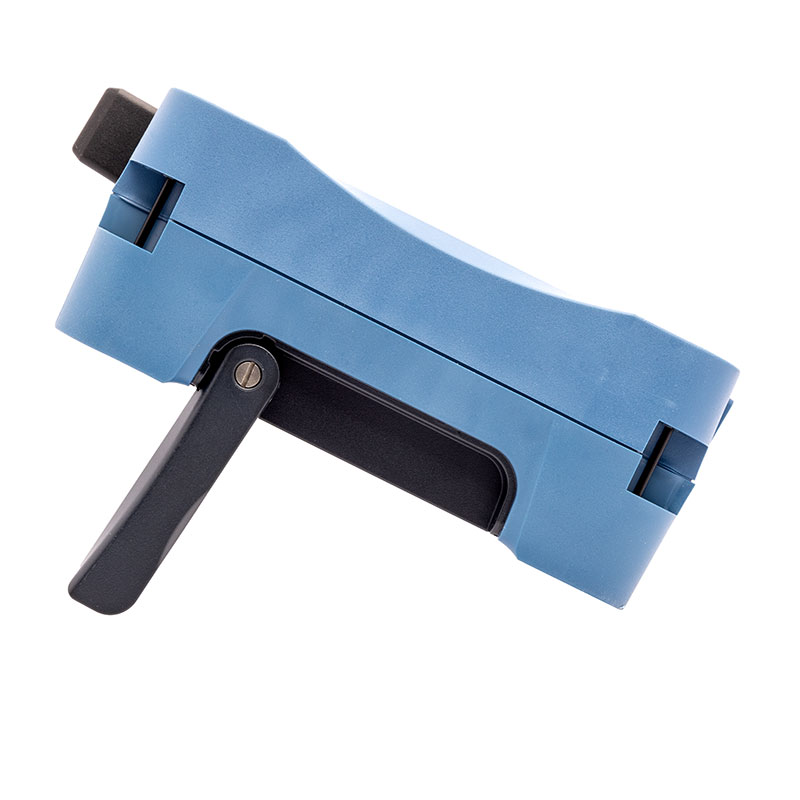

EXFO MaxTester 730D kompakt OTDR műszercsalád
Kompakt kivitel, de mégis rugalmasan konfigurálható
A MaxTester 730D OTDR tökéletes megoldás a teljes FTTx architektúra osztókon keresztüli szálkarakterizálásához, hibajavításához és üzemeltetéséhez.

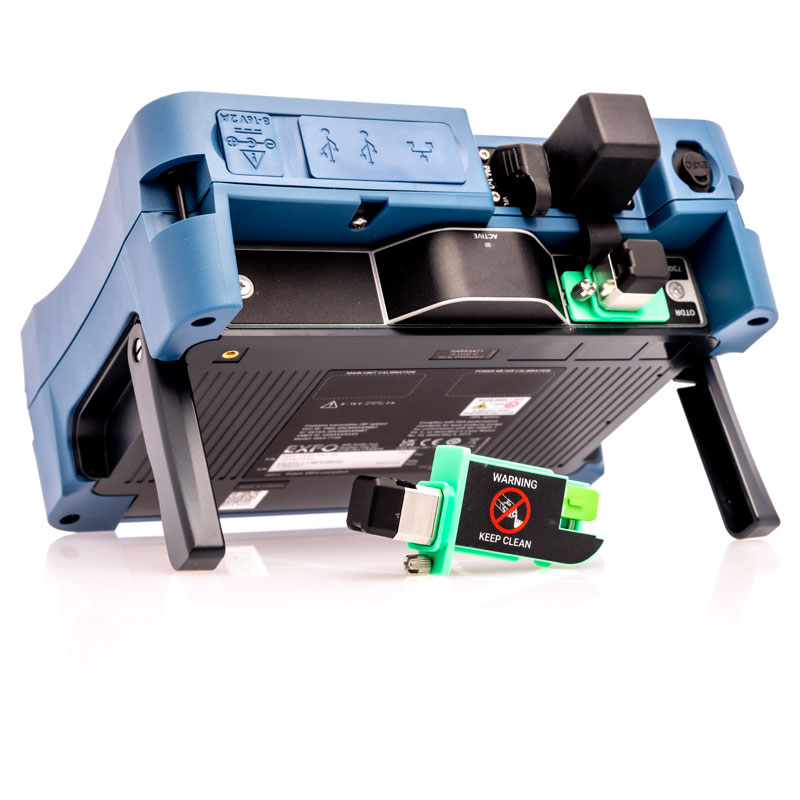

Az OTDR piac legújabb innovációja a SWAP OUT CONNECTOR, azaz a cserélhető optikai interfész. Szükség esetén könnyen cserélhető anélkül, hogy az OTDR-t szervizbe kellene küldeni. Az eszköz optikai csatlakozójának állapota egy beépített diagnosztikával ellenőrizhető és ha valóban elhasználódott vagy sérült, egy egyszerű mozdulattal kicserélhető.
EXFO MaxTester kézi OTDR-ei már bizonyítottak teljesítményükkel. A MaxTester 700D sorozat, így a MaxTester 730D eszköz is a tabletek által inspirált könnyű és masszív OTDR MaxTester platformra épül. A 700B és 700C elődjeiből már ismert 7 colos, terepi használatra fejlesztett műszer is érintő kijelzős képernyővel van ellátva. A szoftver továbbra is Windows-szerű, grafikus felhasználói felülete révén továbbra is intuitív élményt nyújt. Ikon alapú funkció választást, azonnali rendszerindítást, automatikus makrohajlítás keresést és továbbfejlesztett automatikus és valós idejű mérési módokat kínál.
A MaxTester 700D sorozata valódi, nagy tudású OTDR a világ vezető gyártójától. Az EXFO a már ismert minőséget és pontosságot, valamint a legjobb optikai teljesítményt nyújtja a megfelelő eredmény érdekében, megismételhetően és minden alkalommal.
Az akkumulátor extra hosszú, 12 órás üzemidővel rendelkezik, így egész nap használható. A beépített kiegészítők még kompaktabbá teszik, hiszen nem kell további eszközöket magunkkal vinni, mint például látható fényű hibakereső vagy teljesítményszintmérő.
Az OTDR az iOLM szoftveropcóval kiegészítve képes egyetlen méréssel karakterizálni a teljes szálat.
Legfontosabb képességei összefoglalva
A műszer kialakítása a MaxTester 700-as szériához hasonlóan:
- könnyű súly ugyanakkor masszív burkolat a terepi használatra
- praktikus táblagép ihlette nagy felbontású érintő kijelző
- egész napos üzemidő
- 39dB dinamika tartomány
- rövid holtzónák: eseményholtzóna (EDZ) 0,5m, csillapítási holtzóna (ADZ) 2,2 m, PON holtzóna 30 m,
- FTTx üzem közbeni tesztelés 1650nm-en
- kiemelkedően pontos optikai mérés és számos mérési paraméter
- egyszerű használhatóság, könnyen áttekinthető felhasználói felület
Masszív, praktikus, könnyű, táblagép ihlette kialakítás kültéri üzemekhez 7 hüvelykes, kültéri használatra optimalizált érintőképernyő – a legnagyobb a kézi eszköziparban 12 órás autonómia Akár 39 dB dinamikatartomány akár 132 km-es pont-pont (P2P) távolságig Rövid holtzónák: eseményholtzóna (EDZ) 0,5 m, csillapítási holtzóna (ADZ) 2,2 m, PON holtzóna 30 m FTTx üzem közbeni tesztelés 1650 nm-en opcionális beépített GPON/XGS-PON teljesítménymérővel
Masszív, praktikus, könnyű, táblagép ihlette kialakítás kültéri üzemekhez 7 hüvelykes, kültéri használatra optimalizált érintőképernyő – a legnagyobb a kézi eszköziparban 12 órás autonómia Akár 39 dB dinamikatartomány akár 132 km-es pont-pont (P2P) távolságig Rövid holtzónák: eseményholtzóna (EDZ) 0,5 m, csillapítási holtzóna (ADZ) 2,2 m, PON holtzóna 30 m FTTx üzem közbeni tesztelés 1650 nm-en opcionális beépített GPON/XGS-PON teljesítménymérővel
Jellemzők
Legfőbb tulajdonságok:
- SWAP OUT interfész
- terepi körülményekre fejlesztett, könnyű tömegű kézi OTDR, tablet dizájn
- a kategóriájában a piac legnagyobb kültérre fejlesztett 7″-os érintőképernyőjével
- 12 órás üzemidő
- csillapítási holtzóna 2,2 m, esemény holtzóna 0,5 m, PON holtzóna 30 m,
- dinamika tartománya 39 dB, így akár 100 km pont-pont hálózat esetén is használható
- FTTx hálózaton 1650nm-en élőhálózaton való mérés (opcionális)
- GPON / XGS-PON teljesítménymérés az OTDR porton (opcionális)
- iOLM kompatibilitás: egyméréses többszörös adatgyűjtés egyértelmű, áttekinthető SIKERES/NEM SIKERES eredményekkel, egyszerű vizuális formában
- 1 év garancia
Alkalmazások:
- FTTx/PON hálózatos mérés akár 132-es osztón keresztül
- FTTx szolgáltatás aktiválás: GPON, EPON, XGS-PON, 10GE-PON
- Lefedő hálózatok mérése
- Pont-pont típusú metro hálózatok mérése
- Élőhálózaton való mérés
- POL hálózatokon való mérés
| Szoftver alkalmazások | |
| SW upgrade | Firmware frissítési lehetőség |
| VNC | VNC által a képernyő megosztható így akár távoli elérést tudunk biztosítani |
| Data Mover | File mozgatás a mérések gyors archiválásáért |
| Documentation | Beépített jegyzőkönyv kezelés |
| PDF reader | PDF állományok olvasása |
| Bluetooth file megosztás | Vezeték nélküli file megosztási lehetőség |
| Wifi kapcsolat | Wi-Fi kapcsolatok kezelése |
| Videómikroszkóp | USB-s és Wi-Fi-s EXFO videomikroszkópok támogatása |
| FTP szerver | FTP szerver az egyszerű file mozgatáshoz |
| Security | Szoftveres lopásgátló megoldás az illektélenek elleni védelemért |
Részletes specifikációk
| Technikai paraméterek (21-25 C között) | |

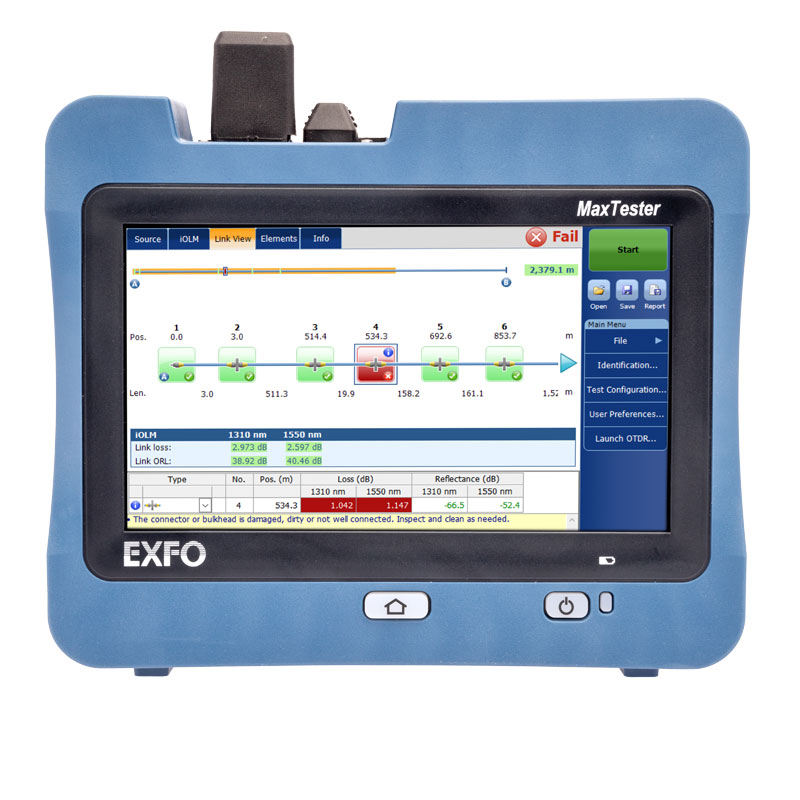

| Kijelző | kültérre fejlesztett 7 colos érintőkijelző, 800 x 480 TFT |

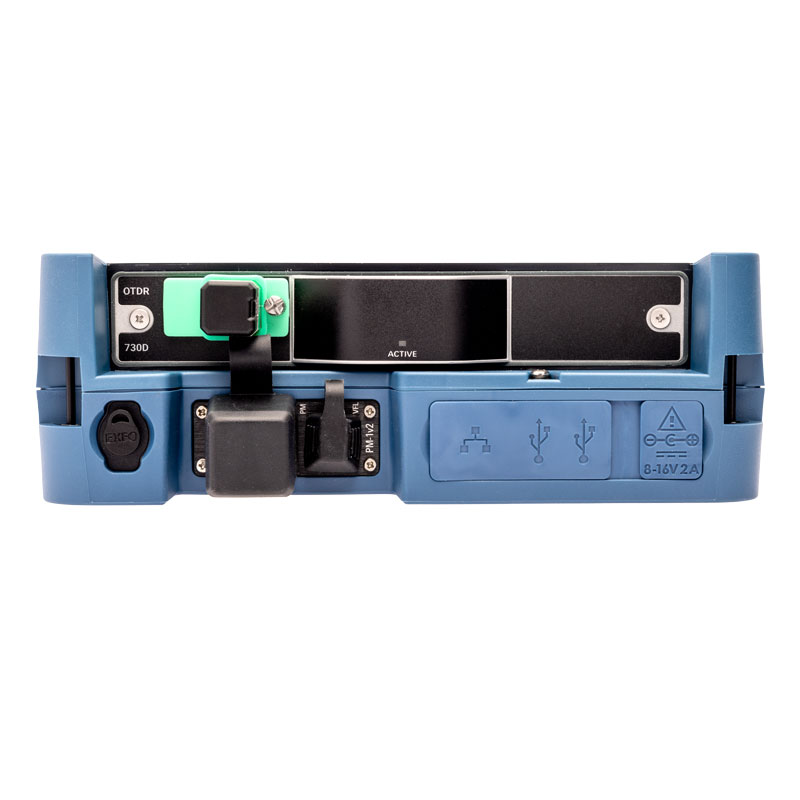

| Interfész |
2 db USB 2.0 port RJ45 LAN 10/100 Mbit/s |
| Memória kapacitás mérésekre | 2 GB belső memória (=20000 OTDR mérés tipikusan) |
| Üzemidő | Beépített újratölthető akkumulátor (litium-polymer, 12 óra |
| Áramforrás | AC/DC adapter, 100-240V, 50-60 Hz, |
| Hullámhosszak (1) | 1310 nm +/- 30 nm, 1550 nm +/- 30 nm, 1625 / +/- 10 nm, 1650 nm +/- 15 nm |
| Élő hullámhossz | 1650 nm, 50 dB 1267-1617 nm |
| Dinamika tartomány (2) | 39/38/39/39 dB |
| Esemény holtzóna (3) | 0,5 m |
| Csillapítás holtzóna (4) | 2,2 m |
| PON holtzóna (5) | 30 m |
| Mintavételezési tartomány | 0,1 – 200 km |
| Impulzus szélesség | 3 – 20000 ns |
| Linearitás | +/- 0,05 |
| Csillapítási limit | 0,01 dB |
| Csillapítási felbontás | 0,001 dB |
| Felbontás | 0,04 – 5 m |
| Mintavételezési pontok | max 256 000 |
| Távolság pontosság (6) | +/- 0,75m + 0,005% x távolság x mintavételezési pont |
| Mérési idő | kezelő által változtatható |
| Reflexiós pontosság (7) | +/- 2 dB |
| Real-time mérés tipikus frissítése | 3 Hz |
| OTDR port általi teljesítményszint mérő | |
| Dinamika tartomány | -60 dBm … +23 dBm |
| Pontosság (8) | +/- 0,5 dB |
| Kalibrált hullámhosszak | 1310, 1490, 1550, 1625, 1650 nm |
| Választható hullámhosszak | 1310, 1490, 1550, 1577, 1625, 1650 nm |
| Tone detektálás | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
| Technikai specifikáció OPM2 (opciós lehetőség) | |
| Dinamika tartomány | -60 dBm … +23 dBm |
| PON teljesítményszint mérők | 2 csatornás: 1490/1550 nm és 1490/1577 nm |
| Pontosság (9) | +/- 0,5 dB |
| Kalibrált hullámhosszak | 1310, 1490, 1550, 1625, 1650 nm |
| Választható hullámhosszak | 1310, 1490, 1550, 1577, 1625, 1650, 1490/1550, 1490/1577 nm |
| Beépített fényforrás | |
| Kimenő teljesítmény (10) | -3 dBm |
| Moduláció | CW, 270Hz, 330 Hz, 1 kHz, 2 kHz |
| Általános specifikáció | |
| Méret | 166 mm x 200 mm x 68 mm |
| Súly | 1,5 kg |
| Üzemi hőrmérsékleti tartomány | -10 … +50 |
| Tárolási hőrmérsékleti tartomány | -10 … +70 |
| Relatív páratartalom | maximum 95%-ig |
1: alkalmazható hullámhosszak
2: Tipikus dinamikatartomány leghosszabb impulzussal és háromperces átlagolással SNR = 1 definíció mellett.
3: Tipikus, –55 dB visszaverődés esetén, 3 ns impulzus használatával.
4: Tipikus, –55 dB visszaverődés esetén, 3 ns impulzus használatával.
5: Nem tükröződő FUT, nem tükröződő elosztó, 13 dB veszteség, 50 ns impulzus, tipikus érték 1550 nm-en.
6: Nem tartalmazza a szálindex miatti bizonytalanságot.
7: Tipikus érték.
8: Kalibrált hullámhosszakon és jó bemeneti csatlakozó állapotát igényli.
9: Kalibrált hullámhosszakon és jó bemeneti csatlakozó állapotát igényli.
10: 23 °C ± 2 °C-on érvényes FC/APC csatlakozóval.
11:
Rendelési információk
| MAX-730D-SM1 | FTTx/PON SM OTDR: 1310/1550 nm 39/38 dB |
| MAX-730D-SM3 | FTTx/PON SM OTDR: 1310/1550nm/1650 nm 39/38/39 dB |
| MAX-730D-SM8 | SM OTDR: 1310/1550nm/szűrt 1650 nm 39/38/39 dB |
| MAX-730D-SM7 | SM OTDR: szűrt 1650 nm 39 dB |
