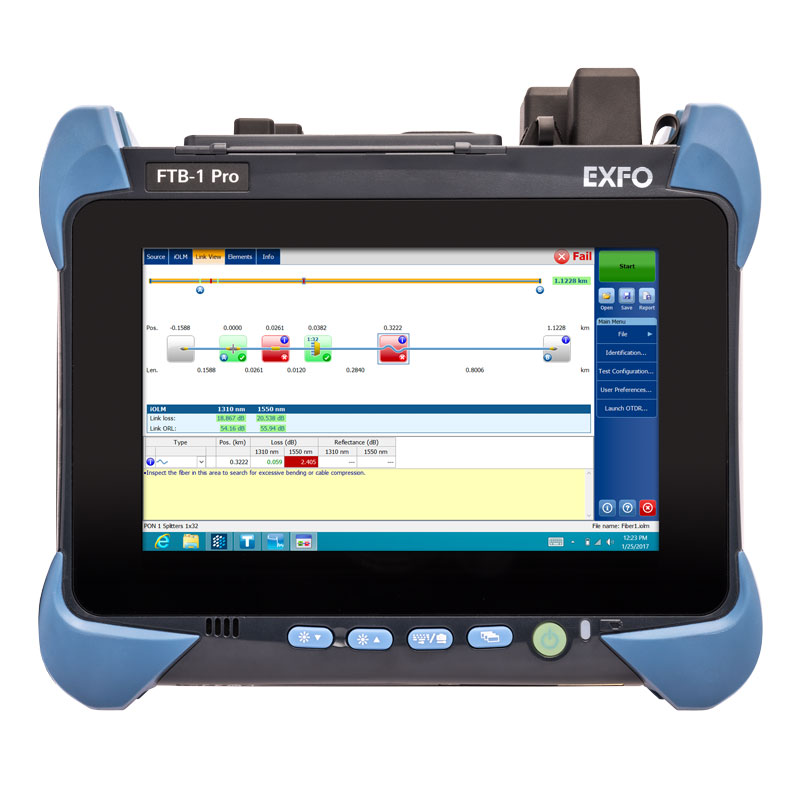

EXFO FTBx-730D PON FTTx/MDU OTDR modul
Optimalizált OTDR az FTTX/MDU hálózatok üzemeltetésére és hibajavításáraAz EXFO FTBx-730D OTDR tökéletes megoldás a teljes FTTx architektúra osztókon keresztüli szálkarakterizálásához, hibajavításához és üzemeltetéséhez.
Az OTDR piac legújabb innovációja a SWAP OUT CONNECTOR, azaz a cserélhető optikai interfész. Szükség esetén könnyen cserélhető anélkül, hogy az OTDR-t szervizbe kellene küldeni. Az eszköz optikai csatlakozójának állapota egy beépített diagnosztikával ellenőrizhető és ha valóban elhasználódott vagy sérült, egy egyszerű mozdulattal kicserélhető.
Az EXFO 700D sorozata valódi, nagy tudású OTDR a világ vezető gyártójától. Az EXFO a már ismert minőséget és pontosságot, valamint a legjobb optikai teljesítményt nyújtja a megfelelő eredmény érdekében, megismételhetően és minden alkalommal.
Az OTDR az iOLM szoftveropcóval kiegészítve képes egyetlen méréssel karakterizálni a teljes szálat.
Legfőbb jellemzők
- SWAP OUT interfész
- dinamika tartománya 39 dB, így akár 100 km pont-pont hálózat esetén is használható
- PON hálózatok esetén akár a 132-es osztón keresztül is lehet mérni
- csillapítási holtzóna 2,2 m, esemény holtzóna 0,5 m, PON holtzóna 30 m,
- FTTx hálózaton 1650nm-en élőhálózaton való mérés (opcionális)
- GPON / XGS-PON teljesítménymérés az OTDR porton (opcionális)
- iOLM kompatibilitás: egyméréses többszörös adatgyűjtés egyértelmű, áttekinthető SIKERES/NEM SIKERES eredményekkel, egyszerű vizuális formában
- 3 év garancia
Alkalmazások
- FTTx/PON hálózatos mérés akár 132-es osztón keresztül
- FTTx szolgáltatás aktiválás: GPON, EPON, XGS-PON, 10GE-PON
- Pont-pont típusú metro hálózatok mérése
- Élőhálózaton való mérés
- Passzív optikai LAN (POL) hálózatok támogatása
Hogyan növeljük a hatékonyságot?
Valós idejű OTDR mérés
RT üzemmódú mérés esetén az OTDR görbe valós időben frissül, így az impulzusszerű hibák is láthatókká válnak.
Flexibilis paraméterezés
Állítsa dinamikusan az OTDR paramétereket akár a mérés közben.
Automatikus mód
Automatikus üzemmód esetén az eszköz magától meghatározza a távolság tartományt és kiválasztja a hozzá tartozó optimális impulzus szélességet.
Nagyító eszköz
A nagyító eszköz automatikusan középre igazítja az OTDR görbét vagy csak egyszerűen jelöljön ki egy területet és a műszer kinagyítja azt.
Makrohajlítás kereső
A beépített funkció segítségével az eszköz automatikusan megjeleníti a makrohajlításokat a mérésnél, így időt takaríthat meg az analizálásnál.
Kétirányú OTDR analizálás
A szálkarakterizálás legbiztosabb és legpontosabb módja, ha a mindkét irányból indított OTDR mérés eredményét a műszer egy ablakban jeleníti meg. Ebben az esetben minden eseményt mindkét irányból átlagolva tudjuk kiértékelni. Az események mérése pedig az iOLM szoftveropcóval még hatékonyabbá és pontosabbá válik.
Részletes specifikációk
Technikai adatok | |
Hullámhosszak | 1310 +/- 20 nm, 1550 +/-20 nm, 1625 +/- 10 nm, 1650 +/-15 nm |
Élőszálon való mérés | 1650 nm, izoláció: 50 dB 1265 – 1617 nm tartományban |
Dinamika tartomány |
1310 nm – 39 dB, 1550 nm – 38 dB 1625 nm – 39 dB, 1650 nm – 39 dB |
Esemény holtzóna | 0,5m |
PON holtzóna | 30 m |
Csillapítás holtzóna | 2,2m |
Hossz állíthatóság | 0,1 – 400 km |
Impulzus szélesség | 3 ns — 20 us |
Linearitás | +/- 0,03 dB/dB |
Csillapítás | 0,01 dB |
Csillapítás felbontás | 0,001 dB |
Mintavételezési felbontás | 0,04 – 10 m tartományban |
Mintavételezési pont | maximum 256000 db |
Mérési pontatlanság | +/- (0,75 + 0,0025% x távolság + mintavételezési felbontás |
Mérési idő | felhasználó által választott maximum 60 perc |
Tipikus frissítés valós idejű mérés esetén | 4 Hz |
Stabil fényforrás jelszint | -1 dBm |
Reflexió | +/- 2 dB |
Teljesítménymérő funkció az OTDR ponton | |
dinamika tartománya | -60 dBm… +23 dBm |
jelszint pontatlanság | +/- 0,5 dB |
Kalibrált hullámhosszak | 1310, 1490, 1550, 1625, 1650 nm |
Válaszható hullámhosszak | 1310, 1490, 1550, 1577, 1625, 1650 nm |
Tone detektálás | 270 Hz, 330 Hz, 1kHz, 2kHz |
Teljesítménymérés OPM2 opcióban | |
dinamika tartománya | -60 dBm… +23 dBm |
jelszint pontatlanság | +/- 0,5 dB |
PON teljesítménymérő | két csatornás 1490/1550 és 1490/1577 nm |
Válaszható hullámhosszak | 1310, 1490, 1550, 1577, 1625, 1650, 1490/1550, 1490/1577 nm |
Tone detektálás | 270 Hz, 330 Hz, 1kHz, 2kHz |
Általános specifikáció | |
Méret | 161 mm x 25 mm x 189 mm |
Súly | 0,4 kg |
Tárolási hőmérséklet | -40 °C… +70 °C |
Üzemi hőmérséklet | A keret specifikációja a mérvadó |
Relatív páratartalom | 0% – 95% |
Rendelési információk
FTBX-730C-SM1 SM OTDR modul | Támogatott hullámhosszak: 1310/1550 nm 1 porton, dinamikatartomány: 39/38 dB (9/125 µm). |
FTBX-730C-SM3 SM OTDR modul | Támogatott hullámhosszak: 1310/1550/1625 nm 1 porton, dinamikatartomány: 39/3/398 dB (9/125 µm). |
FTBX-730C-SM8 SM OTDR modul | Támogatott hullámhosszak: 1310/1550 nm 1 porton, dinamikatartomány: 39/38 dB (9/125 µm) és szűrt 1650 nm 2. porton dinamikatartomány: 39 dB |
FTBX-730C-SM7 SM OTDR modul | Támogatott hullámhosszak: szűrt 1650 nm 1 porton, dinamikatartomány: 39 dB (9/125 µm) |
