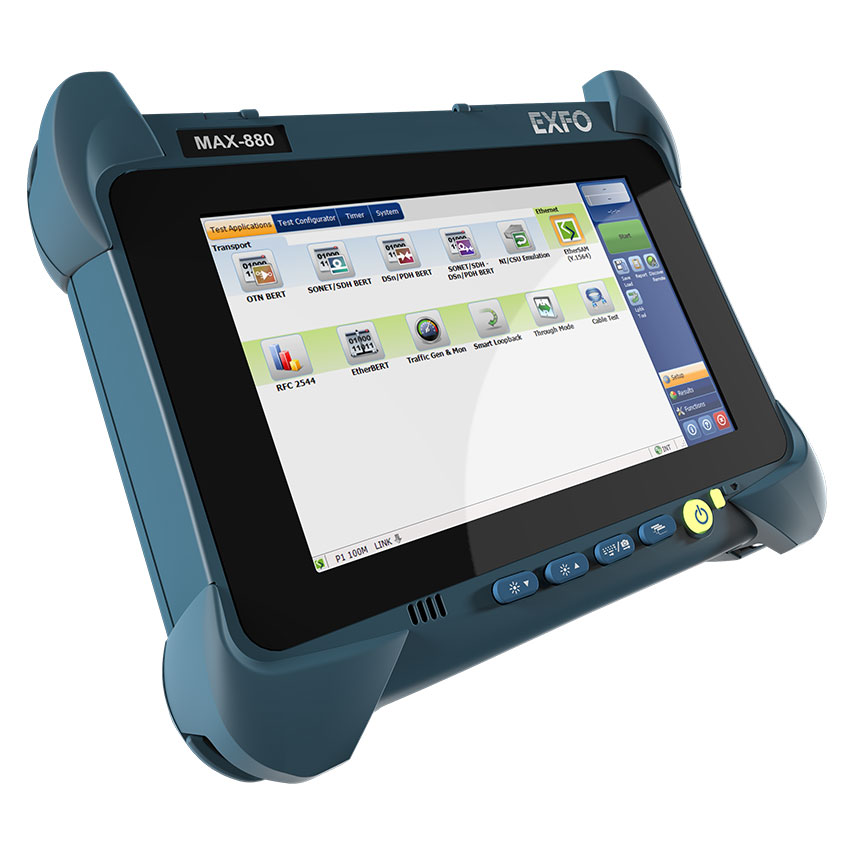

EXFO MAX-800 Ethernet mérőműszerek
Ethernet és transport mérések akár 10G sebességgel
- Jól látható 8″-os multitouch kijelző
- Széles kommunikációs képességek: Wi-Fi, Bluetooth és GigE port
- Windows 10 IoT Enterprise operációs rendszer
- EtherSAM (Y.1564), RFC 2544, traffic generation, EtherBERT, Through és Smart Loopback mérések
Legfontosabb képességei összefoglalva
Platform jellemzők
- Kompakt, hordozható kivitel
- 8″ TFT kijelző
- Interfészek: 1Gbps RJ45, 2xUSB 2.0, 1xUSB 3.0, 3.5 audio jack, Wi-Fi, Bluetooth
- Optikai video mikroszkóp támogatás
- Kiterjesztett IP tesztek támogatása
Ethernet mérés jellemzői:
- Dual-port/Quad-port tesztelés akár 100G sebeséggel
- EtherSAM (Y.1564), RFC 2544, RFC 6349, Carrier OAM, MPLS, traffic generation, EtherBERT, Through mode, Smart Loopback mérések
Transport hálózatok tesztelése
- OTN teszt OTU 1/2
- Optikai SONET és SDH teszt (10G)
- SONET és SDH teszt
- DSn teszt DS1, DS3 és duál DS1/DS3 RX
- PDH teszt: E1, E3 és E4
- Round-trip és késleltetés mérés az összes interfészen

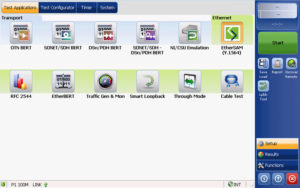

Egyszerű és könnyen kezelhető felhasználói felület
 A nagy kijelzőn megjelenő jól áttekinthető felhasználói felületen, gyorsan és egyszerűen beállíthatóak a mérések. |
Legfontosabb mérési jellemzők
Intelligens hálózati felderítés mód
A mérések megkezdése előtt a MAX-800 felderíti a hálózatot egyéb EXFO távolvégi műszereket keresve. A listából egyszerűen kiválasztva az eszközt, meg tudjuk határozni, hogy Smart Loopback vagy Dual Test Set módban (szimultán kétirányú mérés) szeretnénk használni a távoli műszert, így nincs szükség technikusra a távoli oldalon.
Dual-Port
A duál port opcióval egyetlen MAX-800 műszer képes kétirányú EtherSAM (Y.1564) vagy RFC 2544 mérést végezni, valamint a traffic generation és EtherBERT teszteknél lehetőségünk van különböző méréseket indítani portonként..
MAX-800 Ethernet mérőműszerek összehasonlítása
| MAX-860 | MAX-860G | MAX-880 | MAX-890 | MAX-890Q | |
| Ethernet 10/100/1000M | • | • | • | • | • |
| Ethernet 10/100/1000M és 10G | • | • | • | • | |
| 100G | • | • | |||
| Dual-port | • | • | • | • | • |
| Quad-port | • | ||||
| Y.1564 (EtherSAM) | • | • | • | • | • |
| RFC 2544 | • | • | • | • | • |
| RFC 6349 | • | • | • | • | • |
| Carrier OAM | • | • | • | • | • |
| IPv6 | • | • | • | • | • |
| MPLS | • | • | • | • | • |
| EtherBERT | • | • | • | • | • |
| Multistream traffic generation | • | • | • | • | • |
| Ethernet Through mód | • | • | • | • | • |
| SONET/SDH | • | • | • | ||
| DSn, PDH | • | ||||
| OTU1, OTU2 | • | • | • | ||
| OTU4 | • | • |
Részletes specifikációk
| GENERAL SPECIFICATIONSa | |
| Size (H x W x D) | 210 mm x 254 mm x 66 mm (8 ? in x 10 in x 2 5/8 in) |
| Weight (with battery) MAX-860 MAX-860G/800 |
2.1 kg 2.6 kg |
| Temperature Operation Storageb |
0 °C to 50 °C ?40 °C to 70 °C |
| Relative humidity | 0 % to 95 %, non-condensing |
| Processing | Dual-core processor/4 GB RAM/Windows Embedded 8 Standard |
| Display | Multitouch, widescreen, color, 1280 x 800 TFT 203 mm |
| Interfaces | RJ45 LAN 10/100/1000 Mbit/s Two USB 2.0 ports One USB 3.0 port Micro SD card slot 3.5 mm headset/microphone port |
| Storage | 64 GB internal memory (flash) |
| Battery | Rechargeable Li-ion smart battery |
| Power supply | AC/DC adapter, input: ~100 ? 240 V; 50/60 Hz; 2.5 A max, output: 24 V; 3.75 A |
a. All specifications valid at 23 °C.
b. Battery storage temperatures: ?20 °C to 60 °C for shipping, and ?20 °C to 45 °C for long-term storage.
Rendelési információk
| MAX-860-1 | EXFO MAX-860 1G Ethernet mérőműszer |
| 1Gbit/s 1xRJ45 és 2xSFP port | |
| MAX-860G-1 | EXFO MAX-860 1/10G Ethernet mérőműszer |
| 1Gbit/s 1xRJ45 és 2xSFP+ port, opcionális 10GigE | |
| MAX-860G-100 | EXFO MAX-860 10G Ethernet mérőműszer |
| 10Gbit/s 1xRJ45 és 2xSFP+ port | |
| MAX-880-1 | EXFO MAX-880 1/10G Ethernet mérőműszer |
| 1Gbit/s 1xRJ45 és 2xSFP+ port, opcionális 10GigE | |
| MAX-880-100 | EXFO MAX-880 10G Ethernet mérőműszer |
| 10Gbit/s 1xRJ45 és 2xSFP+ port | |
| MAX-890-ETH-10 | EXFO MAX-890 1/10/100G Ethernet mérőműszer |
| 2xQSFP28/QSFP+, 2xSFP28/SFP+/SFP, opcionális 40GE és 100GE | |
| MAX-890-ETH-100 | EXFO MAX-890 100G Ethernet mérőműszer |
| 2xQSFP28/QSFP+, 2xSFP28/SFP+/SFP | |
| MAX-890Q-ETH-10 | EXFO MAX-890Q 1/10/100G Ethernet mérőműszer |
| 4xQSFP28/QSFP+, 4xSFP28/SFP+/SFP, opcionális 40GE és 100GE | |
| MAX-890Q-ETH-100 | EXFO MAX-890Q 100G Ethernet mérőműszer |
| 4xQSFP28/QSFP+, 4xSFP28/SFP+/SFP |
