EXFO FLS-600 optikai fényforrás
Kiváló, első osztályú fényforrás, akár 3 SM hullámhossz egy interfészen vagy 4 hullámhossz (2 db SM és 2 db MM) két porton, LED, vagy lézerforrás választással, a legválasztékosabb konfigurációban. Digitális protokoll- és modulált jelek küldésével (270 Hz, 1 & 2 kHz), valamint újratölthető akkumulátorral, 3 év komplett garanciával és 3 év ajánlott kalibrációs intervallummal rendelkezik.
Műszaki leírás (EXFO angol nyelvű pdf)
Használati utasítás (EXFO angol nyelvű pdf)
Legfontosabb képességei összefoglalva
Az EXFO 600-as sorozatú teszterei lehetőséget nyújtanak passzív optikai hálózatok (PON) mérésére 1310, 1490 és 1550 nm-es hullámhosszakon, melyek az ITU-T (G.983.3) követelmények PON hálózatok installálásához és üzemeltetéséhez. Igény szerint lehetőség van az 1310, 1550 és 1625 nm-es hullámhosszak választására is.
FLS-600 sorozat jellemzői:

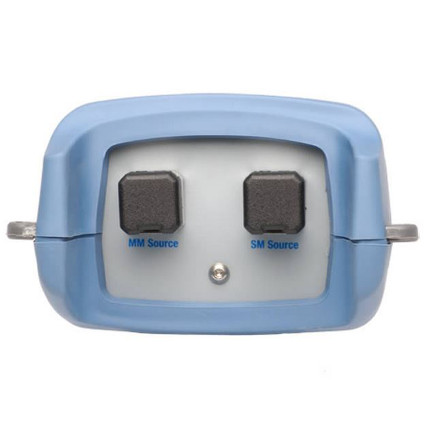

- LED és lézer fényforrás 2 (MM v. SM), 3 (SM) vagy 4 (MM és SM) hullámhosszas kivitelben;
- kimeneti teljesítményingadozás maximum: +/-0,1 dB;
- bármilyen szabványos interfész;
- automatikus léptetés lehetősége a hullámhosszak között;
- háttér világítású LCD kijelző és gombok;
- 50 órás folyamatos akkumulátoros üzemelés;
- 270 Hz, 1 kHz, és 2 kHz modulált jelgenerálás.
Tartalmazza:
- GP-10-061 – Hord táska;
- egy előre kiválasztott EUI csatlakozó adapter (FC, SC, ST);
- kalibrálási igazolás és használati útmutató;
- műszer hord szíj;
- Lithium-ion akkumulátor, AC adapter/töltő.
Részletes specifikációk
| Műszak leírás | ||||
| Modell típus | 12D | 23BL | 234BL | 235BL |
| Hullámhossz (nm) | 850 nm +/-25 nm 1300 +50/-20 |
1310 +/-20 1550 +/- 20 |
1310 +/- 20 1550 +/- 20 1625 +/- 15 |
1310 +/- 20 1490 +/- 10 1550 +/- 20 |
| Spektrális kiterjedés b (nm) | 50/135 | -<5 | -<5 | -<5 |
| Kimeneti jelteljesítmény (dBm) | >-20/>-20 (62.5/125 um) | >-1/>-1 | >-1/>-3/>-5 | >-1/>-?4.5/>-?3 |
| Jelszint stabilitásc (dB) 15 min | +/-0.05 | +/-0.03 | +/-0.03 | +/-0.03 |
| Jelszint stabilitásc (dB) 8 óra | +/-0.1 | +/-0.1 | +/-0.1 | ?0.1 |
| Autó kikapcsolás | Igen | Igen | Igen | Yes |
| Tone generálás | 270 Hz, 1 kHz, 2 kHz | 270 Hz, 1 kHz, 2 kHz | 270 Hz, 1 kHz, 2 kHz | 270 Hz, 1 kHz, 2 kHz |
| Üzemidő Auto módban (óra) | 50 | 50 | 50 | 50 |
| Garancia (év) | 3 | 3 | 3 | 3 |
| Általános jellemzők d | |
| Méret (H × W × D) | 190 mm × 100 mm × 62 mm |
| Súly | 0.48 kg |
| Hőmérséklet | Működési: -10 °C … +50 °C Tárolási: -40 °C … +70 °C |
| Relatív páratartalom | 0 % … 95 % nem lecsapódó |
Lábjegyzet
a. Minden specifikéció érvényes 23 °C-on, FC csatalkozóval.
b. FP lézerek effektív értéke, LED-ek tipikus értékei.
c. 15 perces bemelegedési idő után, APC_s csiszolású csatlakozó felületet használva (kivéve a multi módusú fényforrásokat).
Expressed as ? half the difference between the maximum and minimum values measured during the period.
d. Minden specifikáció érvényes 23 °C-on, FC csatlakozóval.
Rendelési információk
| FLS-600-12D-23BL | EXFO FLS-600 850/1300nm LED MM fényforrás és 1310/1550nm SM lézer fényforrás |
| FLS-600-23BL | EXFO FLS-600 1310/1550nm SM lézer fényforrás |
| FLS-600-12D | EXFO FLS-600 850/1300nm LED MM fényforrás |
| FLS-600-234BL | EXFO FLS-600 1310/1550/1625nm SM lézer fényforrás |
| FLS-600-235BL | EXFO FLS-600 1310/1490/1550nm SM lézer fényforrás |
