Fluke Networks SimpliFiber™ Pro optikai teszt kit

Egyszerűen használható, különféle optikai csillapítás mérő kitek hasznos kiegészítő funkciókkal

A mai nagy sávszélességű optikai hálózatok megkövetelik a korrekt, precíz üzemeltetést és a szabványoknak megfelelő optikai méréseket a hálózat kimaradások csökkentése érdekében. A SimpliFiber™ Pro optikai kitek tartalmaznak minden szükséges eszközt az optikai összeköttetések csillapítás méréséhez, jelszintek ellenőrzéséhez és a csatlakozók felszínének vizsgálatához és tisztításához.

„Egyszerűen használható optikai csillapításmérő csomagok, kiegészítő funkciókkal. Ikon és hang jelzi, amennyiben a link aktív, a távolvég azonosító kényelmesebbé teszi a jelöletlen szálak azonosítását.”

Liszkai János

senior rendszermérnök, EQUICOM Méréstechnikai Kft.

További ügyfél vélemények

Legfontosabb képességei összefoglalva

A SimpliFiber™ Pro a korábbi típusok tulajdonságain felül olyan fejlett funkciókkal lett kiegészítve, mint a két hullámhosszas mérés, automatikus hullámhossz detektálás, vagy a CheckActive™, FindFiber™ vagy Min/Max. Az ingyenesen letölthető LinkWare™ szoftver segítségével kivételesen egyszerűvé válik az optikai szakaszok jegyzőkönyvezése a TIA 606-A szabvány szerint.

CheckActive™

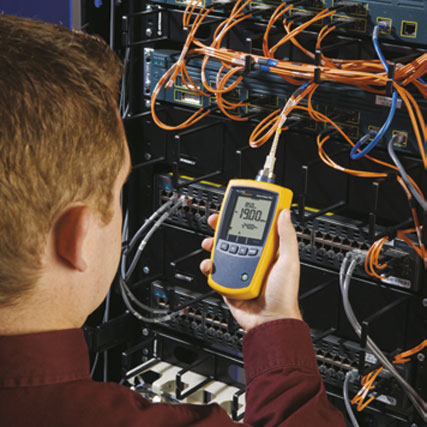

A SimpliFiber™ Pro teljesítmény mérő az optikai jelszint kijelzése nélkül egy ikonnal és hangjelzéssel figyelmeztet, ha a tesztelt optikai port vagy link aktív.

FindFiber™
A sorszámozott FindFiber távolvég azonosítókkal felgyorsítható a jelöletlen szálak azonosítása, még akkor is, ha csak egy technikus dolgozik.


Jellemzői:

  • 850/1300 nm-es MM és 1310/1550 nm-es vagy 1490/1625nm-es SM fényforrások
  • 6 hullámhosszon kalibrált optikai vevő (850, 1300, 1490, 1310, 1550, 1625 nm)
  • szimultán két hullámhosszas mérések
  • automatikus hullámhossz detektálás
  • cserélhető optikai adapter a vevőn (LC, FC, SC, ST)
  • CheckActive™ funkció az aktív optikai végpontok detektálásához
  • FindFinder™ #1-7 sorszámozott remote egységek a szálazonosításhoz
  • 1000 mérési eredmény tárolás, jegyzőkönyvezés az ingyenes LinkWare™ szoftverrel
  • minimum / maximum értékek tárolása
Részletes specifikációk
Environmental Specifications
Operating Temperature -10º C to 50º C
Storage Temperature -20º C to 50º C
Operating Humidity
  • 95% (10º C to 35º C) Non-Condensing
  • 75% (35º C to 40º C) Non-Condensing
  • Uncontrolled <10º C
EMI, RFI, EMC Standards compliant1



1 Conforms to relevant European Union directives; Conforms to relevant Australian standards; Listed by the Canadian Standards Association; Complies with 21CFR.1040.10,11, and EN60825-1, 2:2007 (Class 1, Hazard Level 1)

Optical Power Meter
Detector Type InGaAs
Calibrated Wavelengths 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm
Measurement Range
  • +10 to -52 dBm (850 nm)
  • +10 to -60 dBm (1300, 1310, 1490, 1550, 1625 nm)
Power Measurement Linearity
  • ±0.2 dB (850 nm)1
  • ±0.1 dB (1300, 1310, 1490, 1550, 1625 nm)2
Power Measurement Uncertainty3 ±0.25 dB
Display Resolution, dB or dBm 0.01 dB
Auto Dual-Wavelength Switching Yes
Power Display Units dBm, mW, μW
Auto-Wavelength Detection Yes
Data Storage 1000 records, multiple wavelengths per record
External Interface USB, 2.0 full speed
Optical Connector Removable adapter, SC adapter as default, optional adapters include LC, ST
Display update rate 1 reading per second
Reference Individually set for each wavelength
FindFiber ID detection Yes
Power Requirement 2 AA Alkaline batteries
Battery Life4 > 50 Hours (typical)
Automatic Power Off 10, 20, 30 or 60 minutes (can be disabled by user)
Low Battery Warning Yes, low battery icon blinks
Size (L x W x H) 16.5 cm x 8.0.cm x 3.9 cm
Weight 325 grams



1 For 850nm, ±0.2 dB for power from 0 to -45 dBm, ±0.25 dB for power < -45 dBm
2 ±0.1dB for power from 0 to -55 dBm, ±0.2 dB for power > 0 dBm and < -55 dBm
3 23°C ±2°C, power level -20dBm, continuous wave, 62.5/125µm at multi mode wavelengths, 9/125 µm at 1310,1490, 1550 and 1625 nm; add 0.1 dB for 1625 nm,
4 For measured power levels 0 dBm or less, battery life depends on the condition and type of batteries used. Fluke Networks recommends alkaline batteries.

Multimode Optical Source
Emitter Type LED
Central Wavelength 850 nm, 1300 nm
Wavelength Accuracy
  • 850 nm: +/-30 nm
  • 1300 nm: +/- 20 nm
Spectral Width (FWHM)
  • 850 nm: 50 nm (typical)
  • 1300 nm: 135 nm (typical)
Minimum Output Power 850/1300 nm: ³  -20 dBm
Power Output Stability1 ±0.1 dB over 8 hours
Auto Dual-Wavelength Switching Yes. Can be enabled/disabled by user.
Optical Output Connector Fixed SC
FindFiber Code Generation Yes. Fixed at ID 1.
Modes CW, 2 kHz modulated, Auto-wavelength
Power Requirement 2 AA Alkaline batteries.
Battery Life2 40 hrs (typical)
Automatic Power Off 30 minutes (can be disabled by user)
Low Battery Warning Yes, LED blinks
Size (L x W x H) 14.2 cm x 8.1 cm x 4.1cm
Weight 278 g



1 23° C ± 2° C, after 5 minutes warm-up time
2 In auto-wavelength mode, battery life depends on the condition and type of batteries used. Fluke Networks recommends alkaline batteries.

Singlemode Optical Source
Emitter Type 1310 nm/1550 nm: dual FP laser
1490 nm/1625 nm: dual DFB laser
Central wavelength
  • 1310 nm: ±20 nm
  • 1550 nm: ±30 nm
  • 1490 nm: ±3 nm
  • 1625 nm: ±5 nm
Wavelength Accuracy
  • 1310 nm: +/- 20 nm
  • 1550 nm: +/- 30 nm
Spectral width (RMS)
  • 1310 nm: 2 nm (maximum)
  • 1550 nm: 3 nm (maximum)
  • 1490 nm/1625 nm: 1 nm (maximum)
Minimum output power 1310/1550 nm ≥ -7dBm (typical)
1490 nm/1625 nm: ≥ -3 dBm (typical)
Power Output Stability1 ±0.25 dB over 8 hours
Auto Dual-Wavelength Switching Yes. Can be enabled or disabled by user.
Optical Connector Fixed SC
Launch Condition 9/125 μm fiber
FindFiber Code Generation 1310/1550 source is fixed at ID 2
1490 nm/1625 nm is fixed at ID 3.
Modes CW, 2 kHz modulated, Auto-wavelength
Power Requirement 2 AA Alkaline batteries
Battery Life2 30 hrs (typical)
Automatic Power Off 30 minutes (can be enabled or disabled by user)
Low Battery Warning LED blinks.
Size (L x W x H) 14.2 cm x 8.1 cm x 4.1cm
Weight 278 g



1 23° C ± 2° C, after 5 minutes warm-up time
2 In auto-wavelength mode, battery life depends on the condition and type of batteries used. Fluke Networks recommends alkaline batteries.

FindFiber Source Specifications
Emitter Type Laser
Source Connector Fixed SC
FindFiber Code Generation 1 through 8. Default is 3.
Power On/Low-battery Indicator LED
Power Requirement 2 AA Alkaline batteries
Battery Life > 80 Hours (typical)
Automatic Power Off 30 minutes
Low Battery Warning LED blinks
Size (L x W x H) 17.9 cm x 3.2 cm x 2.5 cm
Weight 125 g
Safety Meets Class 1 CDRH



Rendelési információk
FTK1000 Fluke Networks multimódusú optikai teszt kit
SimpliFiber™ Pro optikai teljesítmény mérő, 850/1300nm-es multimódusú fényforrás, hordtáska, SC adapter
FTK2000 Fluke Networks monomódusú optikai teszt kit
SimpliFiber™ Pro optikai teljesítmény mérő, 1310/1550nm-es fényforrás, hordtáska, SC adapter
FTK2100 Fluke Networks monomódusú optikai teszt kit
SimpliFiber™ Pro optikai teljesítmény mérő, 1310/1550nm-es fényforrás, 1490/1625nm-es fényforrás, hordtáska, SC adapter

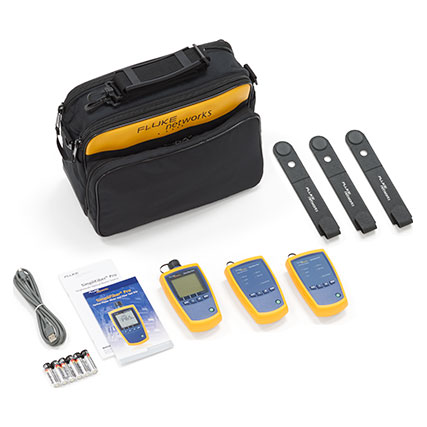

FTK1300 Fluke Networks komplett multimódusú optikai teszt kit mikroszkóppal
SimpliFiber™ Pro optikai teljesítmény mérő, 850/1300nm-es multimódusú fényforrás, VisiFault™ látható fényű hibakereső, FindFiber távolvég azonosító, FT120 FiberViewer™ mikroszkóp, hordtáska, SC, ST és LC adapterek
CIQ-FTKSFP Fluke Networks réz-optikai technikus kit
CIQ-Kit és FTK1000
MS2-FTK Fluke Networks alap réz-optikai technikus kit
MS2-100 és FTK1000
Opciók, kiegészítők
FINDFIBER Fluke Networks távolvég azonosító
1 db távolvég azonosító
FINDFIBER-6 Fluke Networks távolvég azonosító kit
6 db távolvég azonosító
NFA-LC-SINGLE Fluke Networks LC teljesítménymérő adapter
NFA-ST-SINGLE Fluke Networks ST teljesítménymérő adapter
NFA-SC-SINGLE Fluke Networks SC teljesítménymérő adapter
NFA-FC-SINGLE Fluke Networks FC teljesítménymérő adapter
NFC-KIT-Case Fluke Networks Optikai tisztító Kit
Tisztító kocka, 10db tisztító kártya, oldószeres tisztító toll, 2,5mm-es és 1,25mm-es toldó tisztító pálca, hordtáska

Bővebb információ

NFC-KIT-Case-E Fluke Networks One-Click optikai tisztító Kit
OneClick 1,25mm tisztító, OneClick 2,5mm-es tisztító, OneClick MPO tisztító, tisztító kocka, oldószeres tisztító toll, hordtáska

Bővebb információ

NFC-KIT-Box Fluke Networks tisztító kit utántöltő
Tisztító kocka, 5db tisztító kártya, oldószeres tisztító toll, 2,5mm-es toldó tisztító pálca

Bővebb információ
