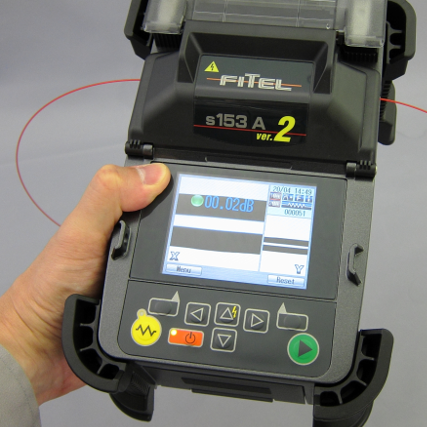

Furukawa Electric FITEL S153Av2 optikai szálhegesztő
Új generációs, aktív-szálhéjra illesztéses hegesztőgép terepi használatra
Az új S153-v2 típust a gyártó egy új koncepcióra, az ?aktív szálhéjra illesztés? folyamatára fejlesztette, amely megoldás így világelsőként jelent költséghatékony alternatívát a csúcs kategória (17x széria) és a passzív V-vájatos (S12x széria) gépek képességei között. Az aktív szálhéjra illesztés megoldással a szerényebb szakmai tapasztalattal rendelkezők is alacsonyabb kötési csillapítást érhetnek el, mint a passzív V-vájatos gépekkel, továbbá szükségtelenné válik a V-vájatok rendszeres tisztításának szükségessége. A megoldás tehát nagy szálszámú kötések elvégzésére is alkalmas hatékony és korrekt minőség mellett terepi körülmények között is.
Prospektus (PDF, angol, 3MB)
További ügyfél vélemények
Legfontosabb képességei összefoglalva
Az S153Av2 optikai szálhegesztő az S178-nál bemutatott új fejlesztésű optikai pozícionáló rendszerrel rendelkezik, amely a teljes hegesztési időt 20%-al csökkenti. A zsugorító kemence fűtési mechanizmusának jelentős fejlesztése ezek mellett több mint 30%-os zsugorítási idő csökkenést eredményez. A továbbfejlesztett energia menedzsmentnek köszönhetően az eszköz 200 teljes hegesztési ciklus (hegesztés+zsugorítás) elvégzésére képes külsőleg hozzákapcsolt akkumulátor nélkül is. A sarkain elhelyezett gumi védőtalpak és az eszköz fémháza rendkívüli ellenállóságot és robosztusságot biztosít. Az eszköz mérete és súlya kényelmes és hatékony terepi munkavégzést tesz lehetővé. A precizitás automatizált funkciókkal és nagy sebességgel, valamint hordozhatósággal és robosztussággal párosul. Az erős külső borításnak és az új védőfedél kialakításnak köszönhetően az S153 bármilyen környezetben teljesítmény kompromisszum nélkül hatékonyan használható. Az újdonságként bemutatott, tükör használata nélkül is működőképes pozícionálási mechanizmus az eszköz szakszerű üzemeltetését nagyban megkönnyíti. Az eszköz USB 2.0 kommunikációs interfészén keresztül hatékony adat-, és videó átvitel, valamint Weben keresztül elvégezhető szoftverfrissítés egyaránt lehetséges.
Az új S153-v2 modell a fenti képességeket a hegesztőbe integrált akkumulátortöltő egységgel, hatékonyabb hegesztési terület megvilágítással és továbbfejlesztett zsugorító kemencével teszi még felhasználó barátabbá.
Fontosabb jellemzői
- új! Eszközbe integrált akkumulátortöltő (a korábbi külső töltő használata helyett)

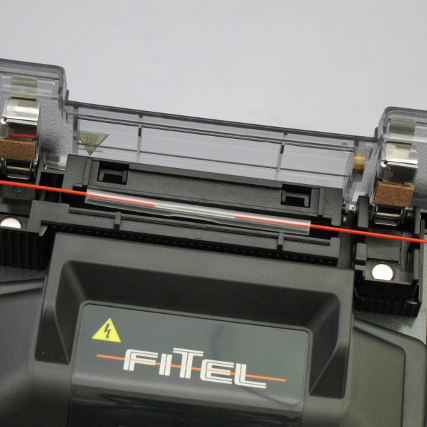

- új! A V-vájatok mellett a teljes hegesztési terület hatékony megvilágítása
- új! Testre szabható szálkép megjelenítés 4 különböző X/Y szálkép nézet beállítással
- új! A hegesztett kötés vizsgálata manuális fókusz-állítási lehetőséggel
- új! Továbbfejlesztett zsugorító kemence
- új! Hegesztési eredmény kiértékelés Jó/Rossz küszöbértékek használatával
- új! Továbbfejlesztett menürendszer a könnyebb navigáció érdekében
- új! Áttervezett tokozás ABS alapanyagú alkatrészekkel
- Robosztus és kompakt (kézben tartható méret és forma) kialakítás a kedvezőtlen munka-környezet hatásainak ellensúlyozására
- Gyors hegesztés (9 másodperc) alacsony kötési csillapítással és gyors zsugorítási sebességgel (25 másodperc)*1
- 200 teljes hegesztési ciklus (hegesztés és zsugorítás) az új beépített akkumulátor konfigurációval *2
- Felkészítve az összes METRO/LAN/FTTx alkalmazásra és száltípusra, beleértve a hajlításra optimalizált és hajlításra érzéketlen optikai szálakat (pl: EZ-Bend?)
- Közvetlen csatlakozó hegesztésre alkalmas (SOC: Splice-on-connector), ehhez a Seikoh Giken és a Diamond gyártmányú csatlakozó kit-ek megrendelhetők.
- Egyszerűen karbantartható ? Könnyen cserélhető elektródák és tükör nélküli szálpozícionáló rendszer
- Gyors és egyszerű szoftverfrissítés Interneten keresztül
- Egyszerűen cserélhető száltartó rendszer (fix / kiemelhető és SOC száltartók)
- Üzemeltetők számára tervezett PC szoftver a hegesztési programok és eredmények menedzsmentjéhez
- Igény szerint beállítható automatikus indítású zsugorító kemence
- Továbbfejlesztett grafikus magyar nyelvű menürendszer a könnyebb használat érdekében
- Nagy memória kapacitás a hegesztési adatok tárolásához (2,000 hegesztési adat) és kép (100 szálkép)
- RoHS és Telcordia (GR-765-Core) megfelelőségi bizonyítvánnyal
Szélsőséges körülményekre felkészítve az S153Av2 teljesíti az alábbi kritériumokat*3:
- Ütésállóság. azaz elviseli a 76 cm-ről és 5 különböző sarkára való leejtést
- IPX2 fokozat szerinti nedvesség-és esőállóság *4
- IP5X fokozat szerint porállóság *5
*3 A tesztek a Furukawa laboratóriumában történtek, de a fenti körülmények között nem garantálják az eszköz teljes sértetlenségét.
*4 Az IPX2 fokozat szerint cseppálló: elvisel 3mm/perc mennyiségű esőt 10 percen keresztül 15°-os megdöntött pozíció esetén is
*5 Az IP5X fokozat szerint porálló: képes elviselni a 0,1 – 25?m méretű por részecskéket 8 órán keresztül
Részletes specifikációk
| Applicable Fibers | SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G.655), BIF/UBIF (Bend insensitive fiber, ITU-T G.657) |
| Cladding Diameter | 80~150 ?m |
| Coating Diameter | 100~1,000 ?m |
| Fiber Cleave Length | 5~16 mm |
| Average Splice Loss | SM: 0.04 dB, MM: 0.02 dB, DSF: 0.06 dB, NZD: 0.06 dB |
| Splice Time | 9 seconds (semi-auto mode) 11 seconds (regular mode) |
| Heat Time | 25 seconds*6 (S922: 40 mm Sleeve, S921: 60 mm Sleeve) (Pre-heat mode) 31 seconds*6 (S922: 40 mm Sleeve, S921: 60 mm Sleeve) (regular mode) |
| Splice Programs | Max. 150 |
| Heat Programs | Max. 18 |
| Automatic Heating Start | Available |
| Applicable Sleeves | 20/40/60 mm |
| Fiber Holding | Tight holder (Loose tube applicable) or Removal Fiber Holder System |
| Tension Test | 1.96 N |
| Return Loss of Splice | 60 dB or greater |
| Fiber Image Magnification | 76X, 235X |
| Splice Memory | Max. 2,000 |
| Image Capture Capacity | Last 100 images to be automatically captured + Up to 24 images to be stored permanently |
| Dimension | 127W × 199D × 105H mm (not including shock absorber) 159W × 231D × 130H mm (including shock absorber) |
| Weight | 1.7 kg (without battery) |
| 2.1 kg (with two batteries) | |
| Monitor | 3.5? color LCD monitor |
| Data Output | USB ver.2.0 mini |
| Battery Capacity | Typical 80 splice/heat cycles with single battery*7 Typical 200 splice/heat cycles with 2 batteries*8 |
| Altitude | 5,000 mh |
| Wind Protection | Max. wind velocity of 15 m/s. |
| Operating Temperature | -10 to +50°C (0 to 95% Relative Humidity [Non-Condensing]) |
| Storage Temperature | -40 to +60°C (0 to 95% Relative Humidity [Non-Condensing]) |
| Humidity | 0 to +95% RH (non-condensing) |
| Power Source | AC Input 100 to 240 V (50/60 Hz), DC Input 11 to 17 V without any change of hardware |
*6 The first heating after turning on the power can be longer than the usual heating time.
*7 The number of the splicing and heating the machine can produce using a fully charged brand new battery at room temperature of 20°C, semi-auto mode for splicing and regular mode for Heating. Depending on the condition of the batteries and operation environment, the number can vary.
*8 The number of the splicing and heating the machine can produce using 2 fully charged brand new batteries at room temperature of 20°C, semi-auto mode for splicing and regular mode for Heating. Depending on the condition of the batteries and operation environment, the number can vary.
Rendelési információk
| S153A-22 | Furukawa Electric FITEL S178Av2 Kézi, aktív-szálhéjra illesztő optikai szálhegesztő

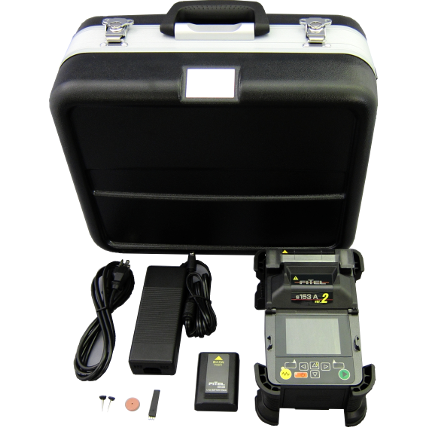

Tartalmazza: S153A-A-A-0001 szálhegesztő gép, 1 pár S712T-010 Fix száltartó 10mm-es vágáshoz, 2db S943B akkumulátor, HCC-01 Kemény hord táska, 1 pár S969 Tartalék elektróda, CTX-01 Zsugorcső hűtő tálca, S976A AC Adapter és tápkábel, D5111 Elektródapolírozó korong, VGC-01 Tisztító ecset, TCC-01 tartozék tároló táska és FTS-B409 Használati útmutató. |
