Furukawa Electric FITEL S123Mv2 optikai szálhegesztő

Új generációs, passzív-szálhéjra illesztéses hegesztőgép alkalmas akár ribbon szál hegesztésére is
FITEL új S123 hegesztőgép sorozata egyesíti a kézre álló vékony felépítést az alacsony súlypontból adódó egyedülálló hordozhatósággal, és az IP-52 minősítés szerinti kiemelkedően ellenálló robosztus felépítéssel, így hatékony működést biztosít az FTTx, LAN és a hozzáférési hálózatos alkalmazások területén. Az új hegesztőgép sorozaton belül különböző szálszámú szalagkábelek kötésére alkalmas M4, M8 és M12 modellek is megjelentek.
Prospektus (PDF, angol, 3,1MB)

További ügyfél vélemények

Legfontosabb képességei összefoglalva

Az S123C jelentősen meghaladja a kedvelt  előd modell akkumulátoros működési idejét és sebességét. Akkumulátoros üzem esetén 70 teljes kötési ciklus (hegesztés és zsugorítás) elvégzését teszi lehetővé, valamint a zsugorító kemence továbbfejlesztett fűtési mechanizmusának köszönhetően a zsugorítási idő is mindössze 25 másodpercre csökkent.

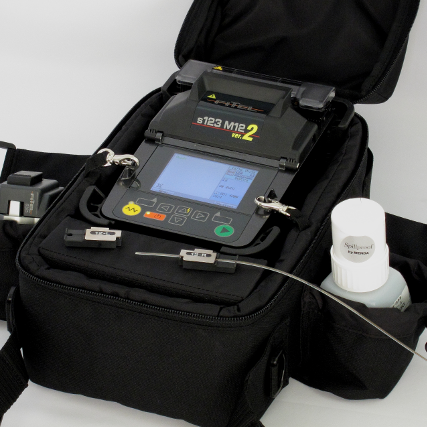

A hordozhatóság, a rugalmas teljesítmény és a terepi robosztusság kombinációjával az S123 gyors és megbízható kötéseket biztosít rendkívül egyszerű használhatósággal. A V-vájatok rendszeres tisztítása azonban aktív pozícionálási mechanizmus hiányában rendkívül fontos a megfelelő monomódusú hegesztési eredmények eléréséhez.  Az eszköz sarkain elhelyezett gumi védőtalpak és a fém burkolat rendkívüli ellenállóságot és robosztusságot biztosít. Az eszköz mérete és súlya kényelmes és hatékony terepi munkavégzést tesz lehetővé. Opcionális munkaasztalának segítségével az eszköz akár oszlopon is kényelmesen és biztonságosan használható.  A hegesztőgép az USB 2.0 kommunikációs interfészén keresztül gyors és megbízható adat és képfájl letöltés lehetséges.





Fontosabb jellemzői

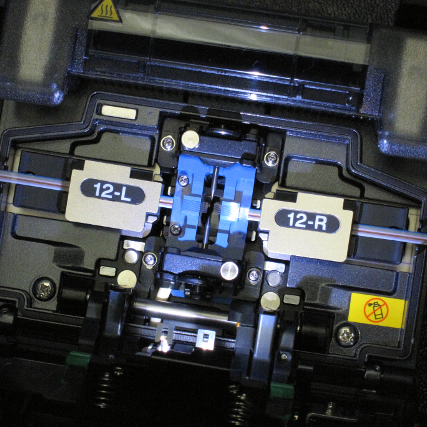

  • Passzív V-vájat, amely terepi körülmények között érzékeny a szennyeződések / por jelenlétére, így rendszeres tisztítása elengedhetetlen
  • IP-52: Robosztus és kompakt kialakítás (kézben tartható méret és forma) a kedvezőtlen munkakörnyezet hatásainak ellensúlyozására
  • Gyors hegesztés (13 másodperc) alacsony kötési csillapítás mellett és gyors zsugorítási sebesség (25 másodperc)*1
  • 70 teljes hegesztési ciklus (hegesztés és zsugorítás) a beépített akkumulátor használatával *2
  • Felkészítve az összes METRO/LAN/FTTx alkalmazásra és száltípusra, beleértve a hajlításra optimalizált és hajlításra érzéketlen optikai szálakat (pl: EZ-Bend™)
  • Közvetlen csatlakozó hegesztésre alkalmas (SOC: Splice-on-connector), ehhez a Seikoh Giken és a Diamond gyártmányú csatlakozó kit-ek megrendelhetők.
  • Egyszerűen karbantartható – Segédeszköz nélkül cserélhető elektródák és tükör nélküli szálkép ellenőrző rendszer
  • Gyors és egyszerű szoftverfrissítés Interneten keresztül
  • Egyszerűen cserélhető száltartó rendszer (fix / kiemelhető és SOC száltartók)
  • PC interfész szoftver a hegesztési programok és eredmények menedzsmentjéhez
  • Igény szerint beállítható automatikus indítású zsugorító kemence
  • Továbbfejlesztett grafikus magyar nyelvű menürendszer az egyszerűbb használat érdekében
  • Nagy memóriakapacitás a hegesztési adatok tárolásához (2000 hegesztési adat) és kép (100 szálkép)
  • RoHS megfelelőségi bizonyítvánnyal



*1 Fél-automata hegesztési-, és zsugorító kemence előmelegítési beállításokkal

*2 Fél-automata hegesztési-, és alap zsugorítási beállításokkal

Szélsőséges körülményekre felkészítve az S123Mv2 teljesíti az alábbi kritériumokat*3:

  • Ütésállóság. azaz elviseli a 76 cm-ről és 5 különböző sarkára való leejtést
  • IPX2 fokozat szerinti nedvesség-és esőállóság *4
  • IP5X fokozat szerint porállóság *5

*3 A tesztek a Furukawa laboratóriumában történtek, de a fenti körülmények között nem garantálják az eszköz teljes sértetlenségét.

*4 Az IPX2 fokozat szerint cseppálló: elvisel 3mm/perc mennyiségű esőt 10 percen keresztül 15°-os megdöntött pozíció esetén is

*5 Az IP5X fokozat szerint porálló: képes elviselni a 0,1 – 25µm méretű por részecskéket 8 órán keresztül

Opciók:



  • Kemény hordtáska (HCC-01)
  • 15 fokban döntött hegesztőgép tartó (AGS-01)
  • Felcsatolható munkaasztal (WBT-01)
  • USB kábel (USB-01)
  • Szivargyújtó töltő (CDC-01)
  • Fix száltartó: 16mm-es csupaszítási hosszhoz (S712T-016)
  • Fix száltartó: 10mm-es csupaszítási hosszhoz (S712T-010)
  • 250 µm kiemelhető  száltartó papucs (S712S-250)
  • 500 µm kiemelhető  száltartó papucs (S712S-500)
  • 900 µm kiemelhető száltartó papucs (S712S-900)
  • Kiemelhető száltartó papucs 2 szálas ribbon szalagkábelhez (S712A-002)
  • Kiemelhető száltartó papucs 4 szálas ribbon szalagkábelhez (S712A-004)
  • Kiemelhető száltartó papucs 6 szálas ribbon szalagkábelhez (S712A-006)
  • Kiemelhető száltartó papucs 8 szálas ribbon szalagkábelhez (S712A-008)
  • Kiemelhető száltartó papucs 10 szálas ribbon szalagkábelhez (S712A-010)
  • Kiemelhető száltartó papucs 12 szálas ribbon szalagkábelhez (S712A-012)
  • Tartalék elektródapár (S966)
  • SmartFuse alkalmazás (SF-01)
Részletes specifikációk
Applicable Fibers SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653),
NZD (ITU-T G.655), BIF/UBIF (Bend Insensitive Fiber ITU-T G.657)
Cladding Diameter 125μm
Coating Diameter Single fiber: 250 to 900μm, Ribbon fiber: 280 to 400μm (thickness)
Fibers Cleave Length 10 mm
Average Splice Loss SM: 0.05 dB, MM: 0.02 dB, DSF 0.08 dB, NZD 0.08 dB
Splice Time Single fiber: 15 seconds, Ribbon fiber: 15 seconds
Heat Time Ribbon fiber: 36 seconds*6 (S924: 40mm sleeve) (Pre-heat mode)
Splice Programs Max. 150
Heat Programs Max. 18
Automatic Heating Start Available
Applicable Sleeves 40/60 mm
Fiber Holding Fiber holder System
Tension Test 1.96 N
Return Loss of Splice 60 dB or more
Fiber Image Magnification 48X [S123M4], 28X [S123M8], 20X [S123M12]
Splice Memory Max.1500 [S123M4], Max.1000 [S123M8, S123M12]
Image Capture Capacity Last 100 images to be automatically captured + Up to 24 images to be stored permanently
Dimension S123M4:
127W×199D×81H mm (not including shock absorber)
159W×231D×104H mm (including shock absorber)
S123M8, S123M12:
127W×199D×105H mm (not including shock absorber)
159W×231D×130H mm (including shock absorber)
Weight S123M4: 1.4 kg (without battery), 1.6 kg (with battery)
S123M8, S123M12: 1.6 kg (without battery), 2.0 kg (with two batteries)
Monitor 3.5” color LCD monitor
Data Output USB ver. 2.0 mini
Battery Capacity*7 Typical 70 splice/heat cycles with S943B battery (S123M4)
Typical 160 splice/heat cycles with two S943B batteries (S123M8, S123M12)
Wind Protection Max. wind velocity of 15 m/s.
Operating Temperature -10 to 50˚C (without excessive humidity)
Storage Temperature -40 to 60˚C (without excessive humidity)
Humidity 0 to 95% RH (non-condensing)
Power Source AC input 100 to 240 V (50/60 Hz), DC Input 11 to 17 V without any change of hardware



Rendelési információk
S123M4-B-v2 Furukawa Electric FITEL S123Mv2 optikai szálhegesztő, passzív-szálhéjra illesztő optikai szálhegesztő

Tartalmazza: S123M4-A szálhegesztő gép, HCC-02 Kemény hord táska, TCC-01 tartozék tároló táska, 1db S943B akkumulátor, S122-X-A-0004 szálvezető,1 pár S969 Tartalék elektróda, S976A AC Adapter és tápkábel, D5111 Elektródapolírozó korong, VGC-01 Tisztító ecset, Használati útmutató.

S123M8-v2 Furukawa Electric FITEL S123Mv2 optikai szálhegesztő, passzív-szálhéjra illesztő optikai szálhegesztő

Tartalmazza: S123M8-A szálhegesztő gép, HCC-02 Kemény hord táska, TCC-01 tartozék tároló táska, 1db S943B akkumulátor, S122-X-A-0008 szálvezető,1 pár S969 Tartalék elektróda, S976A AC Adapter és tápkábel, D5111 Elektródapolírozó korong, VGC-01 Tisztító ecset, Használati útmutató.

S123M12-v2 Furukawa Electric FITEL S123Mv2 optikai szálhegesztő, passzív-szálhéjra illesztő optikai szálhegesztő

Tartalmazza: S123M12-A szálhegesztő gép, HCC-02 Kemény hord táska, TCC-01 tartozék tároló táska, 1db S943B akkumulátor, S122-X-A-0008 szálvezető,1 pár S969 Tartalék elektróda, S976A AC Adapter és tápkábel, D5111 Elektródapolírozó korong, VGC-01 Tisztító ecset, Használati útmutató.
