Fluke Networks Fiber QuickMap™ multimódusú optikai hibakereső

Hibakeresés multimódusú optikai hálózatokon mindössze egy gombnyomással

Amint egyre több OM3 és OM4 multimódusú optikai kábel kerül telepítésre a 10, 40 vagy akár 100 Gigabites forgalom kiszolgálására, az optikai infrastruktúra megbízhatóságára annál nagyobb hangsúly nehezedik. A rendelkezésre állás kritikus fontosságú ezeknél az optikai hálózatoknál, így ma már nem megengedhető a percekig vagy akár órákig tartó, próbálgatáson és cserélgetésen alapuló hibakeresés. A hálózat üzemeltetőknek szükségük van egy olyan egyszerűen használható eszközre, mely optikai hálózatok esetében is olyan költséghatékony megoldást kínál, mint amelyet a rézhálózatok esetében megszoktak.

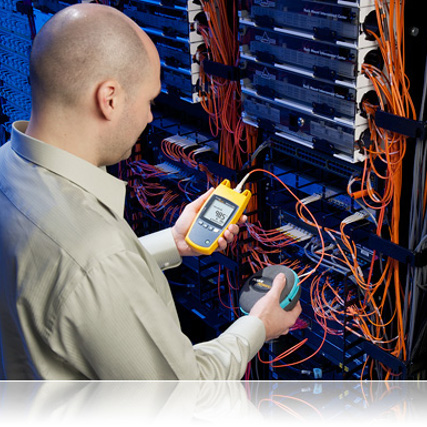

A Fluke Networks Fiber QuickMap™ egy olyan megoldást kínál a vállalati optikai hálózatok üzemeltetőinek, amelynek segítségével gyorsan és hatékonyan megtalálják az optikai kábel szakadások, nagy csillapítások és reflexiós események helyét, mindezt egy OTDR áránál sokkal alacsonyabb költségű eszközzel.

Prospektus (PDF, angol, 500 KB)




„Egy kvázi OTDR egy jóval alacsonyabb árkategóriában. Gyorsan és hatékonyan megtalálhatók vele az optikai kábel szakadások, nagy csillapítások és reflexiós események.”

Liszkai János

senior rendszermérnök, EQUICOM Méréstechnikai Kft.

További ügyfél vélemények

Legfontosabb képességei összefoglalva
  • egygombos tesztelés – nem igényel előzetes konfigurációt
  • 6 másodperces mérési idő
  • több esemény azonosítása az optikai szakaszon
  • felhasználó által beállítható csillapítás és reflexió küszöbértékek
  • magas csillapítású események és szálszakadások helyének detektálása
  • bithiba romlást okozó nagy reflexiójú események detektálása
  • aktív szál detektálás (600…1050nm között)
  • különféle csomagok – optikai teljesítmény mérők, fényforrások, video mikroszkópok, stb.
Összehasonlítás
VFL (látható fényű hibakereső) Fiber QuickMap OTDR
Nagy csillapítások vizuális megjelenítése igen
Egy gombos működés igen igen
Nagy hatótávolság igen igen
Élőszál detektálás igen igen
Távolság numerikus kijelzése igen igen
Reflexiós csillapítás numerikus kijelzése igen igen
Grafikus kijelző és szál-görbék igen
Szál-görbe analízis igen
Optikai teljesítménymérő opció igen
Adatok tárolása igen
Adatok áttöltése PC-re igen
Árkategória alacsony közepes magas



Részletes specifikációk
Models
Operating temperature with the battery 0ºC to 50ºC
Non-operating temperature -20ºC to 60ºC
Operating relative humidity (without condensation) 95% (10ºC to 35ºC) 75% (35ºC to 40ºC) uncontrolled < 10ºC
Vibration Random, 5 Hz to 500 Hz, MIL-PRF-28800F CLASS 2
Shock 1 meter drop test
Altitude 3000 m
EMC EN 61326-1: 2004
Battery type 2 AA alkaline batteries (no battery charger)
Battery life 1500 tests (typical)
Laser safety Class 1 CDRH Complies to EN 60825-2
LCD type Backlit black and white (segments)
Index of refraction range 1.45 to 1.5 (factory default is 1.496)
Auto turn off Automatically turns off after 5 minutes if no keys are pressed. Backlight turns off first.
Factory calibration interval None
Output wavelengths 850 nm ± 10 nm
Laser classification Class 1 CDRH Complies to EN 60825-2
Dynamic range >11 dB
Maximum distance 1500 meters
Maximum number of incidents shown 9
Distance accuracy (0 m to 1500 m or 0 ft to 4921 ft) ± (1 m + 0.1 % x length) for reflective incidents1 ± (3 m + 0.1 % x length) for non-reflective incidents2
Testing speed < 6 seconds typical
Connector Removable/cleanable SC adapter, UPC polish
Fiber types tested 50/125 µm or 62.5/125 µm multimode
Detection of reflective incidents3 -35 dB default threshold (User selectable: -20 dB to -45 dB in 5 dB increments)
Reflectance accuracy4 ± 4 dB
Maximum reflectance measurement -20 dB
Detection of loss incidents5 0.70 dB default threshold (user-configurable from 0.5 dB to 6.1 dB in 0.2 dB increments)
Bulkhead quality If no fiber is attached or if the connector is dirty, the troubleshooter displays 0 m or 0 ft.
Live fiber detection Detects optical signals from 600 nm to 1050 nm and shows ACTIVE LINE if a signal is there. Looks for a signal every 3 seconds after the first detec-tion. +7 dB maximum input power.
Certifications and compliance     Conforms to relevant European Union
directives
    Conforms to relevant Australian standards
   Listed by the Canadian Standards Association CSA
C22.2 No. 61010.1.04
   Conforms to FCC Rules, Part A, Class A



1. ± user-configurable Index of Refraction (IOR) error ± the incident location error. Incident location error for reflective incidents: ±1 m from 1 m to 1.5 km.
2. ± user-configurable Index of Refraction (IOR) error ± the incident location error. Incident location error for non-reflective incidents: ±2 m for lengths £15 m, otherwise ±1 m.
3. Finds and gives the location of an incident that has a reflectance larger than -55 dB. Detects incidents >1m after the bulkhead connector when the bulkhead reflectance is <35 dB. Detects incidents >3 m after an incident when the incident reflectance is <35 dB.
4. With a backscatter coefficient of -63 dB at 850 nm using a calibrated -14 dB reference.
5. Detects incidents >10 m after the bulkhead connector or any prior incident when the bulkhead reflectance is <-35 dB and the reflectance of any prior incident is <-35 dB. The maximum link loss prior to the incident is <7 dB.



Rendelési információk
FQM-M Fluke Networks Fiber QuickMap™ multimódusú optikai hibakereső
Fiber QuickMap™ és hordtáska
FQM-100-M Fluke Networks Fiber QuickMap™ multimódusú optikai hibakereső kit
Fiber QuickMap™, SC/LC hybrid referencia patch kábel, hordtáska
FQM-100-M-VFL Fluke Networks Fiber QuickMap™ Kit VFL-el
Fiber QuickMap™, SC/LC hybrid referencia patch kábel, VisiFault látható fényű hibakereső, hordtáska

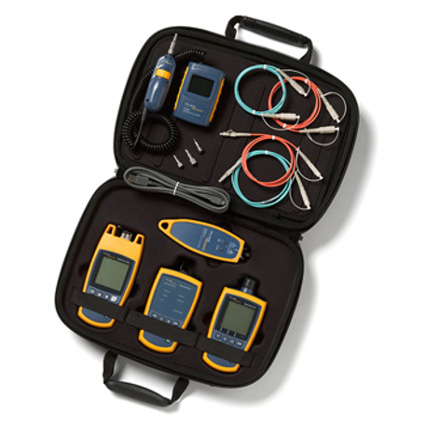

FQM-SFP-M Fluke Networks Fiber QuickMap™ Kit VFL-el és SimpliFiber PRO teszt kittel
Fiber QuickMap™, SC/SC és SC/LC hybrid referencia patch kábelek, VisiFault látható fényű hibakereső, SimpliFiber Pro teljesítménymérő és multimódusú (850/1300nm) fényforrás, hordtáska
Kapcsolódó anyagok

Prospektusok, adatlapok
Fluke Networks Fiber QuickMap™ adatlap (PDF, angol, 500 KB)
