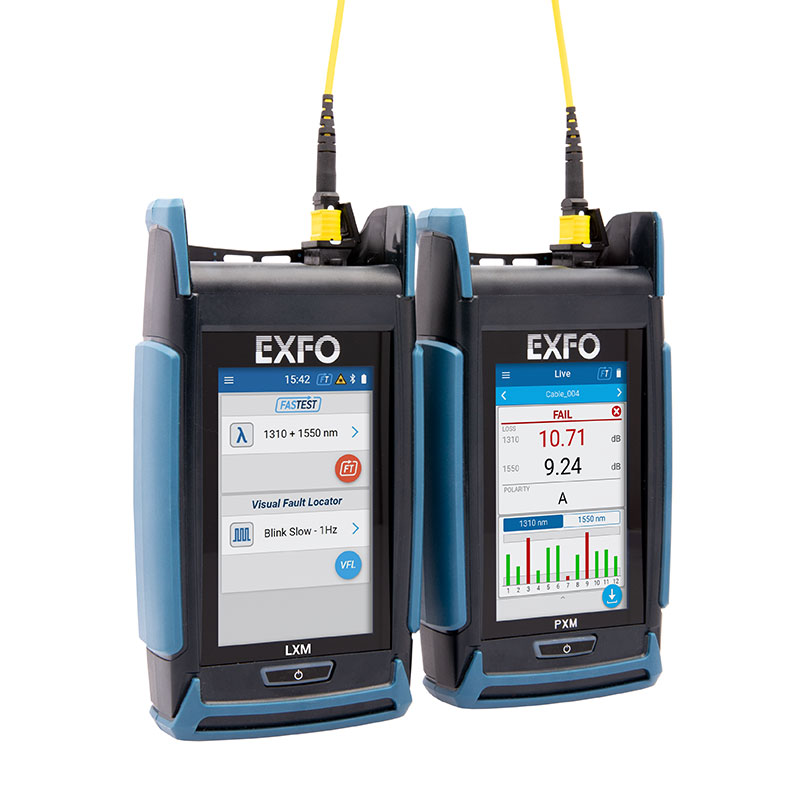

EXFO PXM-LXM műszerpáros
MPO teljesítménymérő és fényforrás (OLTS)
EXFO gyártó által piacra dobott az iparág leggyorsabb mérési sebességével rendelkező, teljes funkcionalitású MPO-12 csatlakozóval ellátott teljesítménymérő és fényforrás eszközökből álló OLTS műszerpárosa.
Legfontosabb képességei összefoglalva
- InGaAs detektor
- 4 colos színes, érintőkijelző
- közvetlen MPO csatlakozós interfész
- FasTest funkció: MPO-12 kábelen 2 hullámhosszon való mérés 1 másodperc alatt
- automatikus hullámhossz felismerés és váltás
- két hullámhosszú fényforrás
- beiktatási csillapítás
- polarizáció validáció a kábelvégeken
- látható fényű hibakereső ugyanazon a fényforrás porton
- mérési eredmények megjelenítése egy összefoglaló oldalon
- beépített akkumulátor
- 8 órás üzemidő egy feltöltéssel
- 10.000 mérési eredmény mentéséhez elegendő memória kapacitás
- FastReporter szoftver kompatibilitás a jegyzkönyvezéshez
Alkalmazási területek
- adat központok
- irodaházak
- fejállomások
Egyedi mérések
- mérési eredmények eredmények 1 oldalon való megjelenítése
- szupergyors mérési idő
- szupergyors bootolás
- hibrid teljesítménymérő port mind a mono mind a multi hálózatok méréséhez
Részletes specifikációk
|
PXM POWER METER SPECIFICATIONS c |
|
|
Optical connector |
Contactless MPO-12 male (pinned) supporting both APC and UPC. Connector with protective shutter. |
|
Detector type |
InGaAs |
|
Power measurement range (dBm) |
5 to –45 |
|
Power uncertainty (dB)a |
±0.35 |
|
Linearity (dB) b |
±0.1 |
|
Display resolution (dB) |
0.01 |
|
Wavelength measurement range (nm) |
850 to 1550 |
|
Calibrated wavelengths (nm) |
850, 1300, 1310, 1550 |
|
Tone detection |
270 Hz, 330 Hz, 1 kHz, 2 kHz |
|
Auto-wavelength recognition and switching c |
Yes |
|
Warm up time (s) |
0 |
|
Storage capacity |
10,000 measurements at two wavelengths |
|
Warranty (years) |
3 |
|
Calibration interval (years) |
3 |
|

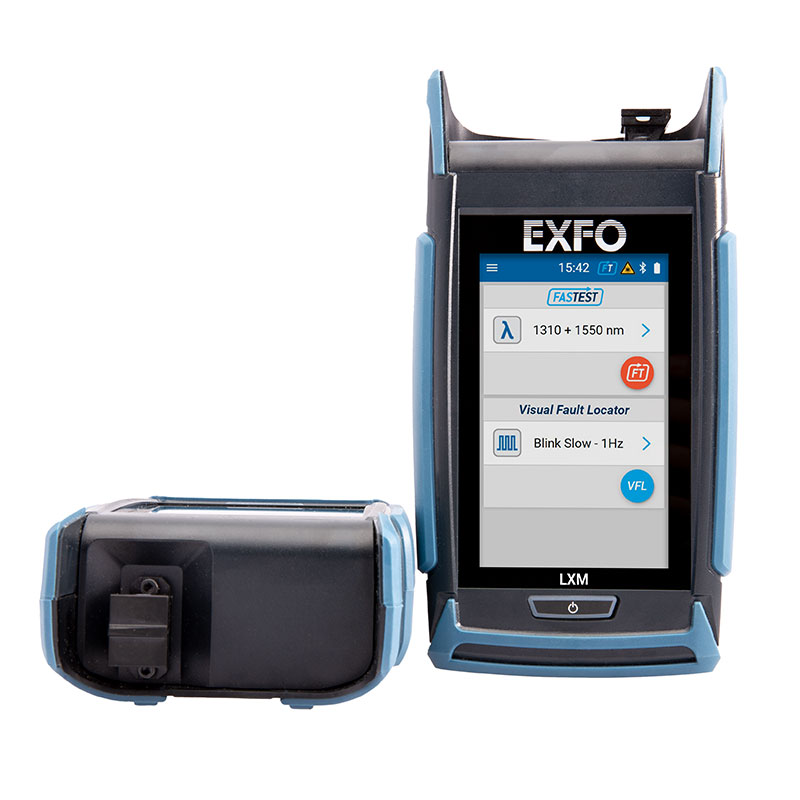

LXM LIGHT SOURCE SPECIFICATIONS d |
|
|
LXM-SM1 (singlemode) |
|
|
Optical connector |
APC MPO-12 male (pinned). Connector with protective shutter. |
|
Source wavelengths (LED source) (nm) e |
1310 ± 20 1550 ± 20 |
|
Output power (dBm) |
≥ –13/ ≥ –13 |
|
Stability (8 h) (dB) f |
±0.1 |
|
Warmup time (minutes) |
15 |
|
Tone generation |
270 Hz, 330 Hz, 1 kHz, 2 kHz |
|
Warranty (years) |
3 |
|
Calibration interval (years) |
3 |
|
IN-LINE VFL SPECIFICATIONS (included on each LXM light source) g |
|
|
Laser type (nm) e |
635 ± 10 |
|
Modulation |
CW, 1 Hz, 4 Hz |
|
Typical power output (mW) |
≤ 1 |
|
Laser safety |
IEC 60825-1: Class 1 |
a. For calibrated wavelengths.
b. For the range –5 dBm to –40 dBm.
c. When used with an LXM MPO light source in FasTesT mode.
d. At 23 °C ± 2 °C.
e. Typical.
f. After a 15-minute warm-up.
g. VFL is on channels 2, 5, 8, 10 and 12.
| GENERAL SPECIFICATIONS | |
|
Display |
4-intouchscreen |
|
Displaytype |
Color display with capacitive touchscreen |
|
Dimensions |
171 mm × 93 mm × 48 mm |
|
Weight (with battery) |
0.5 kg |
|
Datasharing |
Via USB interface to PC (reporting via FastReporter 3) |
|
Testspeed |
Loss and polarity measurement for MPO-12 cable at 2 wavelengths in 1 second |
|
Temperature |
|
|
Operating Storage |
–10 °C to 45 °C (14 °F to 113 °F) –40 °C to 70 °C (–40 °F to158 °F) |
Rendelési információk
| PXM | MPO teljesítmémymérő |
| InGaAs típusú detektor Mérhető optikai jelteljesítmény intervallum (dBm): -45 dBm … +5 dBm Kalibrált hullámhosszak (nm): 850,1300, 1310, 1550 modulált jel detektálás (270 Hz, 330 Hz, 1 kHz, 2 kHz) 10.000 mérési eredmény mentése |
|
| LXM-SM1 | MPO monomódusú fényforrás |
| 1310 nm és 1550 nm monomódusú fényforrás MPO-12 csatlakozó interfésszel ellátva Kibocsátott jel teljesítménye mindkét hullámhosszon nagyobb mint -13 dBm modulált jel kibocsátás képesség (270 Hz, 330 Hz, 1 kHz, 2 kHz) ugyanazon porton látható fényű hibakereső akár modulációval ellátva (folyamatos, lassan szaggatott, gyorsan szaggatott) |
