EXFO PPM-350C PON hálózatos optikai teljesítménymérő

A PPM-350C PON szintvevő FTTx hálózatok aktiválására és üzemeltetésére készült, továbbfejlesztve a nagy sikerű PPM-350B elődjét, melyből több mint 21000 db-ot(!) adtak el világszerte. Az eszköz szimultán méréseket végez a hang-, adat- és videó jelek optikai szintezése során.
Prospektus (PDF, angol, 1,1 MB)
Legfontosabb képességei összefoglalva

A szimultán mérés és a kijelzés teljesen automatikusan történik és az EXFO által levédett „pass-through” technológián alapszik, így nem szükséges száloptikai gyakorlattal rendelkezni a mérést végző személynek, hiszen az eszköz a beállított küszöbértékeknek megfelelően minősíti a mérési eredményeket. A szabadalmaztatott kivitelnek köszönhetően az PPM-350C áteresztő módban is képes működni, ami azt jelenti, hogy az OLT és ONT közé csatlakozva a kommunikáció zavarása nélkül teszi lehetővé a mérés paraméterek minősítését.

A műszer belső memóriájának köszönhetően 1000 mérési adat tárolására képes, mely USB interfészen PC-re tölthető.  Ezen kívül a műszer hagyományos szintmérő módban is tud szinteket mérni, valamint látható fényforrás (VFL) opcióval tovább bővíti a gyors hibakeresési tárházunkat a hálózat bármely pontján.

Tartalmazza:

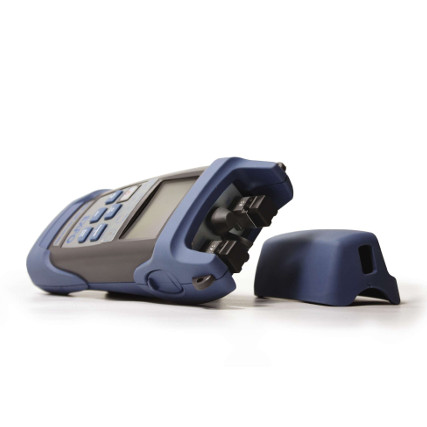

  • védő porsapka az optikai interfészek miatt
  • 3 AA elem, AC adapter és terepi hord táska (GP-10-067)
  • 2 db díjmentesen választható univerzális optikai adapter (FC, SC)
  • gyors használati útmutató és kalibrálási igazolás
  • USB interfész és kábel
  • PC-re letölthető szoftver és használati útmutató CD-n
  • Csuklópánt
Részletes specifikációk
Konfigurációka
PPM-352C PPM-353C
Two-port pass-through: all wavelengths igen igen
Downstream OLT signal (1490 nm) igen igen
Downstream RF video signal (1550 nm) igen
Upstream BPON ONT signal for up to 622 Mbit/s, as per ITU 983 (A, B, C) igen igen
Upstream EPON and GPON ONT signal for up to 1.25 Gbit/s, as per ITU 984 and IEEE 802.3ah igen igen



FTTX mód
PPM-352C PPM-353C
Power measurement range—pass zone for continuous data stream (dBm)
1310 nm 8 to -40 8 to -40
1490 nm 12 to -40 12 to -40
1550 nm 25 to -40 N/A
Burst measurement capability CO to ONT CO to ONT
Burst measurement range b (dBm) 1310 nm 8 to –30 8 to –30
ORL e (dB) 1550 nm 55 55
Pass-through insertion loss b (dB) 1.5 1.5
Spectral passband (nm)
1310 nm 1260 to 1360 1260 to 1360
1490 nm 1480 to 1500 1480 to 1500
1550 nm 1539 to 1565 1539 to 1565
Power uncertainty b, c, d (dB) 0.5 0.5
Calibrated wavelengths (nm) 1310/1490/1550 1310/1490
Threshold sets 10 configurable threshold sets with threshold naming 10 configurable threshold sets with threshold naming



Optikai teljesítménymérő mód
Power measurement range (dBm)
1310 nm 25 to –40
1490 nm 25 to –40
1550 nm 25 to –40
ORL e (dB) 1550 nm 55
Power uncertainty b, c, d (dB) 0.5
Calibrated wavelengths (nm) 1310/1490/1550

Notes
a. At room temperature.
b. Typical.
c. Around –7 dBm, CW.
d. At calibrated wavelengths.
e. For APC connectors.
f. Without batteries.
g Excluding connector wear.

Rendelési információk
PPM-352C EXFO PPM-352C PON optikai teljesítménymérő

GPON | FTTX mód, 1310/1490/1550nm

VFL 650 nm látható fényforrás opció
