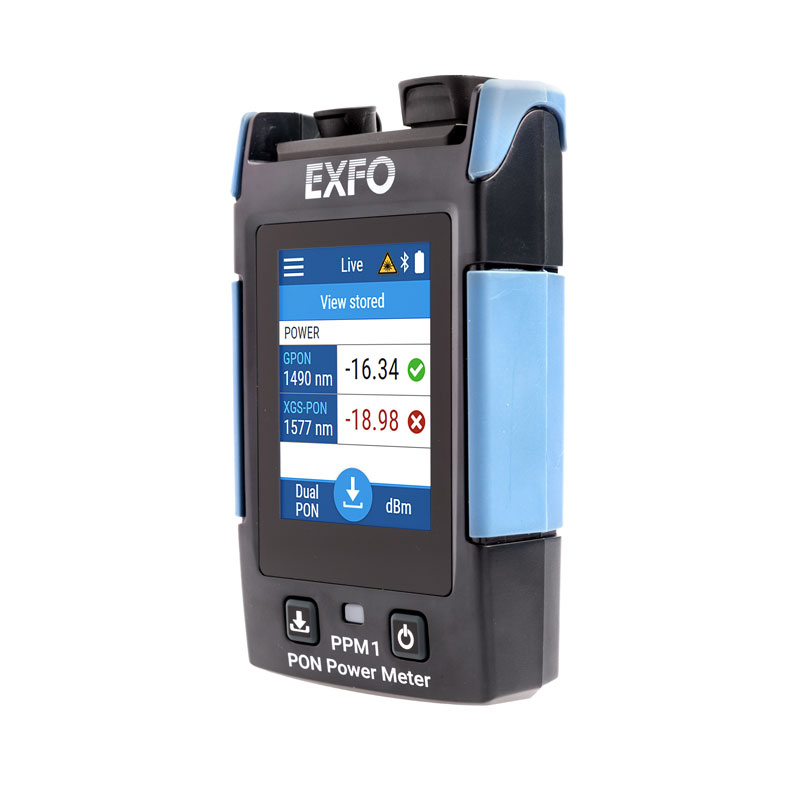

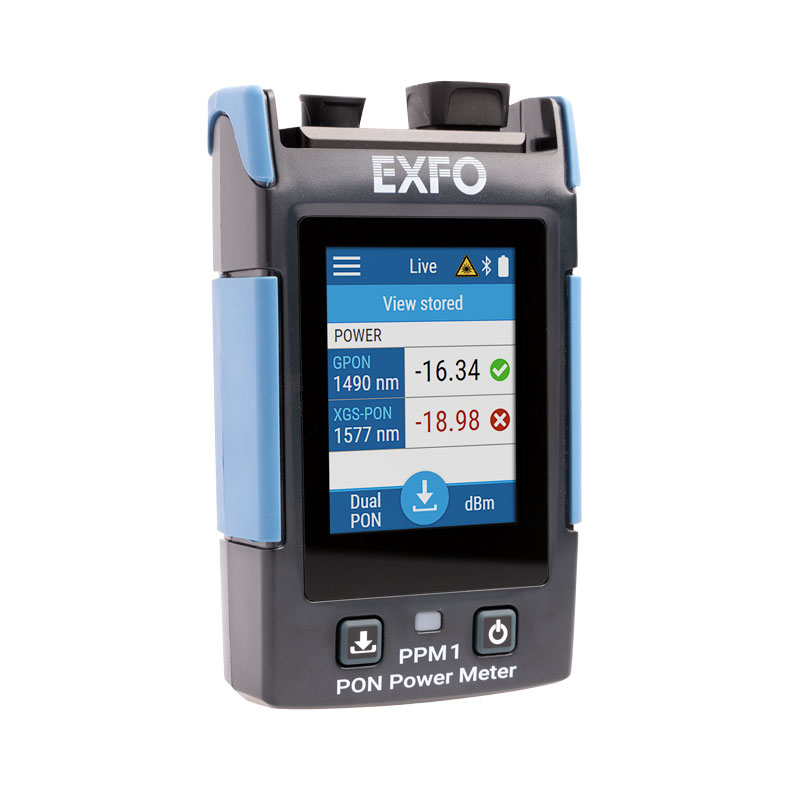

EXFO PPM1 PON optikai teljesítménymérő szolgáltatás aktiváláshoz
Sokoldalú, szolgáltatás aktiválásra tervezett teljesítménymérő
Sokoldalú, szolgáltatás aktiválásra tervezett teljesítménymérő, amely különböző PON technológiák esetén is pontos eredményt mutat legyen az GPON vagy XGS-PON technológia.
Legfontosabb képességei összefoglalva
- PON-aware funkcióra képes;
- 1G, 10G PON hálózatok kompatibilitás és megkülönböztetés (G/EPON, XGS-PON, 10G-EPON, RF overlay);
- nincs szükség eszköz használati betanításra;
- 4 colos színes érintőkijelzős kivitel;
- rendkívül intuitív kezelőfelület;
- IP-54 osztályú víz és porálló kivitel;
- belső memória kapacitás 1.000 mérési eredmény mentéséhez;
- látható fényű hibakereső port különböző modulációval (PRO verzióbeli)
- opcionális szélessávú optikai teljesítménymérés;
- fix SC/APC interfésszel;
- beépített akkumulátor;
- legalább 8 órás üzemidő;
- Bluetooth kapcsolat általi egyszerű párosítás mobilhoz;
- Wifi kapcsolat általi egyszerű szoftverfrissítés.
Alkalmazási területek
- Szolgáltatás aktiválás multilayer FTTx PON hálózatokon;
- Szolgáltatás aktiválás: GPON, EPON, XGS-PON, 10G-PON, RFoG, RF overlay;
- hálózati hibajavítás;
- beiktatási veszteség.
Egyedi mérések
- 1 gombos mérési eredmény mentés;
- szupergyors bootolás;
- automatikus hullámhossz felismerés és váltás;
- egyidejű előreriányú teljesítménymérés állítható mérési határértékekkel.
Részletes specifikációk
| FTTx (PON mód) | ||
|
|
PPM1-D |
PPM1-PRO-D |
|
Spektrális kiterjedés (nm) |
1490 +/- 10, 1550 +/- 10, 1577 +/- 10 |
|
|
Kalibrált hullámhossz (nm) |
1490, 1550, 1577 |
1310, 1490, 1550, 1577, 1625 |
|
Dinamika tartomány (dB) |
+15 … -45 |
|
|
Teljesítmény bizonytalansági érték a (dB) |
0.5 |
|
|
Reflexió a (dB) |
55 |
|
|
Látható fényű hibakereső (VFL) |
Nem |
Igen (3 modulált módban — folyamatos, 1 Hz, 4 Hz) |
|
Dedikált élő tone detektálás |
Igen |
Igen |
|
Szélessávú teljesítménymérő specifikáció (csak PPM1-PRO-D) |
|
|
PPM1-PRO-D |
|
|
Hullámhossz tartomány (nm) |
|
|
Kalibrált hullámhossz (nm) |
1310, 1490, 1550, 1577, 1625 |
|
Dinamika tartomány (dB) |
+15 … -45 |
|
Teljesítmény bizonytalansági értéka, (dB) |
0.5 |
|
Automatikus hullámhosszra váltás és felismerés b |
Igen |
|
Tone detektálás c |
270 Hz, 330 Hz, 1 kHz, 2 kHz |
| Általános jellemzők | |
| Méret | 133 mm x 78 mm x 30 mm |
| Kijelző | 71 mm képátló |
| Súly elemekkel | 225 g |
| Kijelző típusa | Színes, kapacitív érintőkijelző |
| Elérhető nyelvek | kínai, angol, francia, angol, német, spanyol |
| Akkumulátor töltés | < 2h when unit is off USB Type C charging port connector AC/DC charger/adapter input: 100 – 240 V; 50/60 Hz; 1.0 A max, output: 5 V; 2 A |
| Üzemidő teljes akkumulátor feltöltéssel | 10 h (50%-os képernyő kontrasztot használva, BLE: ON, AUTO: OFF) |
| Interfész | Bluetooth 5.0 with BLE USB Type C |
| Memória kapacitás | 1.000 mérés |
| Garancia e | 3 év |
| Ajánlott kalibrációs intervallum | 3 év |
| Tárolási hőmérséklet Működési hőmérséklet |
–40 °C… +70 °C –10 °C … +50 °C |
b: EXFO eszközök általi fényforrásal
c: -35 … +10 dBm közötti tartományban
|
Látható fényű hibakareső (VFL) (csak PRO változatban) |
|
Lézer, 650 nm +/- 10 nm |
|
Moduláció: folyamatos / 1 Hz modulált / 4 Hz modulált |
|
Tipikus fényteljestímény 62.5/125 μm: > –1.5 dBm (0.7 mW) |
|
Lézer osztály: 2 |
Rendelési információk
| PPM1 | |
| szimultán előreirányú teljestménymérés mindkét PON technológián állítható mérési határértékek 3 kalibrált hullámhossz (nm) /1490, 1550, 1577/ mérhető optikai jelteljesítmény intervallum (dBm): -45 dBm … +15 dBm |
|
| PPM1-PRO | |
| minden PPM1 általi mérési funkció; automatikus hullámhossz felismerés és váltás; modulált jel detektálás; szélessávú optikai teljesítménymérés; beépített látható fényű hibakereső port; 5 kalibrált hullámhossz (nm) /1310, 1490, 1550, 1577, 1625/; Mérhető optikai jelteljesítmény intervallum (dBm): -45 dBm … +15 dBm; modulált jel detektálás (270 Hz, 330 Hz, 1 kHz, 2 kHz); |
