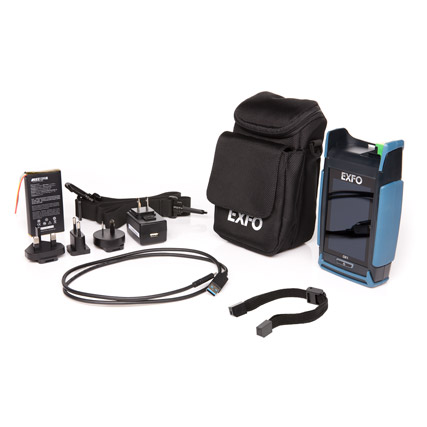

Optical Explorer – OX1
Az első optikai multiméter (OFM)
Optikai multiméter, a műszercsalád új műszer kategóriája!
Az EXFO innovatív megoldása arra a piaci igényre, amely az OTDR (optikai reflektométer) és az OPM (optikai teljesítménymérő) közti hatalmas érték- és tudásbelibeli különbség közé fejlesztett ki.
Az Optical Explorer, rövidebb nevén OX1, amely az iparág első optikai multimétere (OFM). Néhány másodperc alatt leméri az optikai szakaszt az utolsó osztóig és egyidejűleg feltérképezi a lehetséges hibákat. Ideális eszközválasztás akár hálózat kivitelezéshez akár hálózatüzemeltetőknek hibajavításhoz, röviden idális technikusi mérőeszköz.
- kompakt strapabíró kialakítása és könnyű súlya (0,5kg) miatt ideális terepi munkaviszonyokra;

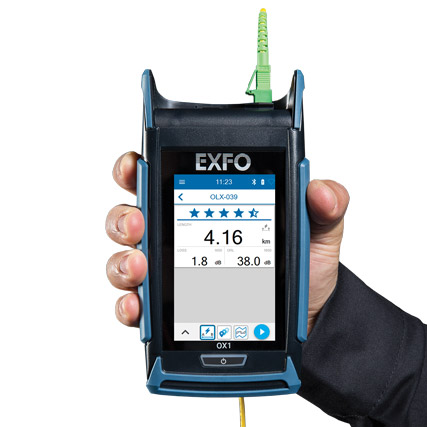

- 4 colos színes, grafikus érintőképernyő;
- több mint 10 órás üzemidő;
- 3 év garanciát és élethosszig tartó kalibrációt vállal a gyártó;
- maximum 40 km hosszú, mono módusú optikai szakaszok mérése garantált;
- szabadalmaztatott EXFO új 5 csillagos minősítési skálájának használata;
- beágyazott hibafelderítés;
- még rövidebb mérési idők (3-10 másodperc);
- teljesítmény mérés akár 6 hullámhosszon;
- fényforrás funkció 1 vagy 2 vagy akár 3 hullámhosszon akár 4 különböző modulációval;
- akár 1.000 mérés mentése a belső adattárolóra;
- 5 különböző konfigurációból választhatunk;
- fix és cserélhető optikai csatlakozós kivitel;
- Wifi és Bluetooth technológiás vezetéknélküli adatkommunikációs interfész.
Megfelelő eszköz hálózatépítőknek és hibajavítóknak egyaránt
Szüksége lenne szálazonosításra? Nem probléma, az eszköz alkalmas arra, hogy monomódusú hálózatokra jellemző hullámhosszon akár fényforrásként működjön.
Szükséges lenne egy teljesítménymérőre, hogy az abszolút optikai jelszintet mérjen? Nem probléma, az eszköz alkalmas arra, hogy monomódusú hálózatokra jellemző hullámhosszon valós optikai jelszintet mérjen.
Szükséges lenne az link hosszára? Nem probléma, az eszköz alkalmas arra, hogy néhány másodperces mérés után megmondja az optikai szakasz pontos hosszát.
Szüksége van egy OTDR-szerű mérésre, hogy lássa a link minden eseményét és hibát tudjon keresni? Nem probléma, a mérés után minden elemet megmutat és színkódolással ellátja az eseményeket, hogy a kívánt határértéken kívül esnek-e.
Főbb jellemzők
- színes, érintő kijelző;
- tölthető akkumulátor;
- intelligens mérési megoldások, automatikus beállítás az eszköz révén;
- iOLM szerű mérési hullámhosszak 1310/1550 vagy 1650nm vagy 1310/1550/1650nm
- mérések automatikus mentése maximum 1.000 db-ig, azaz jegyzőkönyvezésre is alkalmas;
- fényforrás funkció konfigurációtól függően 1310 nm, 1550 nm, 1650 nm hullámhosszakon, az alábbi modulációkból választhatóan CW, 270 kHz, 330 kHz, 1MHz, 2 MHz;
- teljesítménymérő funkció, 1310 nm, 1490 nm, 1550 nm, 1577 nm, 1625 nm, 1650 nm hullámhosszokon;
- GPON és XGS-PON technológiával való kompatibilitás;
- osztóra érkező jel érzékelése;
- ONT detektálás;
- beágyazott hibafelderítés, ezáltal nem szükséges újabb optikai mérést indítani;

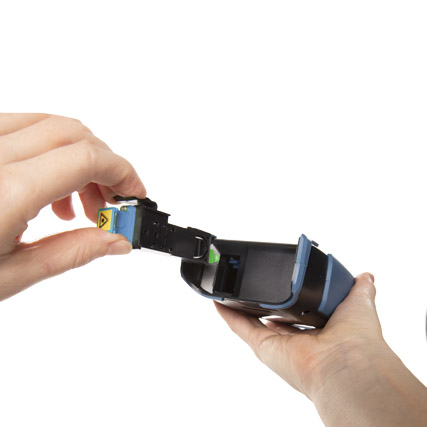

- az EXFO gyártó által szabadalmaztatott cserélhető optikai csatlakozóval konfigurácitól függően;
- az EXFO gyártó által szabadalmaztatott 5*-os skáláján való besorolás az optikai szakasz minőségére vonatkozóan;
- élethosszig tartó kalibráció;
- 3 év garancia;
- 5 különböző konfigurációban.
Funkciók, tulajdonságok
| Fényforrás (LS) | OX1 eszköz alkalmas szálazonosításra, mivel folyamatos fényforrást tud kibocsátani CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz modulált jelként. Elérhető hullámhosszak 1310/550nm vagy 1650nm. |
| Teljesítménymérés (PM) |
Teljesítménymérő által is tud akár szálat azonosítani. Az alábbi hullámhosszakon lehet mérni: 1310, 1490, 1550, 1577, 1625, 1650nm. |
| Villám értékelő | 3 másodperc alatt megméri és megmutatja a szakasz hosszát, IL-t és ORL-t valamint besorolja az EXFO 5* csillagos minőségi skálájára. |
| Hiba felderítő | 5 másodperc alatt megmutatja megméri és megmutatja a szakasz hosszát, csillapítást, reflexiót. Ha hibás elemet talál akkor automatikusan plusz néhány másodpercet allokál, hogy azonnal megmutassa a hibát. Nem csak a száltörést mutatja meg, hanem azonosítja azon komponenseket amelyek a megfelelőségi határoknak nem feleltek meg. |
| Link Mapper – PRO verzióban | 10 másodperc alatt megmutatja megméri és megmutatja a szakasz hosszát, csillapítást, reflexiót és az optikai szakasz összes elemét lokalizálva azonosítja. |
| EXFO Advisor 5 csillagos skála | EXFO által szabadalmaztatott 5 csillagos minőségi skála által nem csak MEGFELELT/NEM FELELT MEG minősítést tudunk készíteni az optikai szakasz minőségi mutatójáról. |
| Automatikus hullámhossz választás | Az eszköz intelligens módon választja ki melyik hullámhosszon szükséges a méréseket végeznie. |
| Diagnosztika | Az eszköz felismeri és megmutatja az eseményeket, megállapítja és színkóddal látja az esemény határértékeinek megfelelően valamint szöveges leírást ad vissza, hogyan lehetséges egy határértéken kívüli eseményt kijavítani. |
| Optikai osztó ellenőrzés – PRO verzióban | Leszűkíthető vele az ügyfél végpontját mérve, hogy a “nincs optikai jel” jelenség az optikai osztó előtt tehát a gerinc szakaszon vagy optikai osztó után tehát a dropkábel szakaszon keletkezik. |
| ONT detektálás – PRO verzióban | Az eszköz a hálózatra kapcsolódó ONT eszközt képes érzékelni, biztonságos mérést tesz lehetővé, hogy az ONT adó-vevő része ne károsodjon a mérés során. |
| Demarkelizálás | Demarkációs pont létrehozás segít a telepítőnek megállapítania, hogy a felszálló ágig minden rendben van. |
Alkalmazási területek
- Hitelesítés és hibajavítás monomódusú pont-pont hálózat esetén 40 km-ig;
- FTTx szolgáltatás aktiválás: GPON, EPON, XGS-PON, 10GE-PON;
- FTTx hálózatok “last mile” szakaszán hibajavítása akár élőszálon;
- MDU telepítések;
- optikai kábel ellenőrzés;
- teljestménymérés;
- beiktatási csillapítás és reflexió mérés;
- kábelvágás lokalizálás;
- hibás események detektálás és lokalizálása.
Részletes specifikációk
| Optical Explorer – OX1 | |
| Hullámhosszak | 1310 nm +/-30nm, 1550 nm +/-30nm, 1650 nm +/- 10 nm |
| Maximális szakasz csillapítás | 15 dB |
| Mérési idő intervallum |
|
| Mérési pontatlanság | +/- 1,5 méter |
| Kalibráció érvényessége | élethosszigtartó, (10 év) |
| Teljesítménymérés | |
| Hullámhosszak | 1310 nm, 1490 nm, 1550 nm, 1577 nm, 1625 nm, 1650 nm |
| Dinamika tartomány | -60 és +15dBm között |
| Maximum bejövő teljestmény | +17 dBm |
| Jelszint ingadozás | +/- 0,5dB -20dBm-nál |
| Modulációs felbontás | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
| Fényforrás | |
| Hullámhosszak | 1310 nm +/-30nm, 1550 nm +/-30nm, 1650 nm +/- 10 nm |
| Kimenő jelszint | nagyobb mint -8 dBm |
| Jelszint stabilitás | 30 perc üzemi működést követően +/- 0,2dB |
| Általános jellemzők | |
| Kijelző | 4 colos, színes, érintő kijelző |
| Méret | 171 mm x 93 mm x 48 mm |
| Súly | 0,5 kg |
| Akkumulátor üzemideje | általános használatot tekintve több mint 10 óra |
| Akkumulátor töltési ideje | kikapcsolt állapotú töltés esetén kevesebb mint 5 óra |
| Akkumulátor töltése | USB C típusú csatlakozós, bemenő AC/DC töltő/adapter ~100-240 V és 50-60 Hz és maximum 1.0A, output 5V; 2A |
| Interfész | Wifi 802.11 b/g/n 2,4 GHz; Bluetooth 4.2 |
| Memória kapacitás | 1.000 db mérés |
| Jegyzőkönyvezés |
|
| Hőmérséklet |
|
| Relatív páratartalom | maximum 93% |
| Ütésállóságállóság | 1m leesés elleni védelemmel ellátva |
| Távoli elérés | VNC alapú képernyő tükrözés érhető el, akár teljes irányítás átadással |
Rendelési információk
| OX1 – I | EXFO Optical Explorer hálózat építéshez, szolgáltatás átadáshoz – Basic verzió |
| Fényforrás, Teljesítmény mérő, EXFO 5 csillagos minőségi skála, Villám értékelő, Hiba felderítő, Hullámhosszak 1310/1550nm, Fix SC/APC vagy fix SC/UPC csatlakozóval szerelve | |
| OX1 – M | EXFO Optical Explorer hálózat üzemeltetéshez, hibajavításhoz – Basic verzió |
| Fényforrás, Teljesítmény mérő, EXFO 5 csillagos minőségi skála, Villám értékelő, Hiba felderítő, Hullámhosszak 1650nm, Fix SC/APC vagy fix SC/UPC csatlakozóval szerelve | |
| OX1 – PRO-I | EXFO Optical Explorer hálózat építéshez, szolgáltatás átadáshoz – PRO verzió |
| Fényforrás, Teljesítmény mérő, EXFO 5 csillagos minőségi skála, Villám értékelő, Hiba felderítő, Hullámhossz 1310/1550nm, Link feltérképező, Osztó ellenőrzés, ONT detektálás, Cserélhető optikai csatlakozó, Fix vagy cserélhető SC/APC vagy SC/UPC csatlakozóval szerelve | |
| OX1 – PRO-M | EXFO Optical Explorer hálózat üzemeltetéshez, hibajavításhoz – PRO verzió |
| Fényforrás, Teljesítmény mérő, EXFO 5 csillagos minőségi skála, Villám értékelő, Hiba felderítő, Hullámhossz 1310/1550nm, Link feltérképező, Osztó ellenőrzés, ONT detektálás, Cserélhető optikai csatlakozó, Fix vagy cserélhető SC/APC vagy SC/UPC csatlakozóval szerelve | |
| OX1 – PRO-MI | EXFO Optical Explorer szolgáltatás átadáshoz, hálózat üzemeltetéshez, hibajavításhoz – PRO verzió |
| Fényforrás, Teljesítmény mérő, EXFO 5 csillagos minőségi skála, Villám értékelő, Hiba felderítő, Hullámhossz 1310/1550/1650nm, Link feltérképező, Osztó ellenőrzés, ONT detektálás, Cserélhető optikai csatlakozó, Fix vagy cserélhető SC/APC vagy SC/UPC csatlakozóval szerelve | |
| OX1 – PRO-PPM | EXFO Optical Explorer hálózat üzemeltetéshez, hibajavításhoz – PRO verzió |
| Fényforrás, Teljesítmény mérő 1490 nm, 1550 nm, 1577 nm, EXFO 5 csillagos minőségi skála, Villám értékelő, Hiba felderítő, Hullámhossz 1310/1550nm, Link feltérképező, Osztó ellenőrzés, ONT detektálás, Cserélhető optikai csatlakozó, Fix vagy cserélhető SC/APC vagy SC/UPC csatlakozóval szerelve |
