Fluke Networks OptiFiber® Pro Enterprise OTDR

Az iparág első optikai LAN hálózatos minősítő és hibaelhárító OTDR analizátora

Az OptiFiber® Pro az iparág első olyan OTDR műszere, amely kifejezetten a vállalati optikai hálózatok üzemeltetésére és átadási méréseire lett kifejlesztve. Az egyedülálló „okostelefon-szerű” felhasználói felület, a végtelenségig logikussá tett menürendszer, valamint a rengeteg felhasználó barát funkció segítségével bárki pillanatok alatt optikai szakemberré válhat.

  • Versiv™ moduláris platform: optikai hálózat minősítés (Certifiber Pro), OTDR (Optifiber Pro HDR) és rezes analizátor (DSX-5000/8000) modulokkal bővíthető
  • Színes, grafikus, gesztus-vezérelt érintőképernyő az egyszerű hibakereséshez
  • SM és/vagy MM: cserélhető OTDR modul mono- és/vagy multimódusú alkalmazásokhoz
  • ideális megoldás adatközponti és optikai LAN alkalmazásokhoz

„A Versiv platform lehetővé tette számunkra, hogy minden optikai linket teljes mértékben minősítsünk – szálmikroszkóppal, OTDR-el és csillapításmérővel. Mivel tudtuk, hogy mind a 3000 link teljesíti a specifikációkat, zökkenőmentesen áttértünk 1G-ről 10G-re.”

Mike White

Network Infrastructure Manager, CompuCom

További ügyfél vélemények

Legfontosabb képességei összefoglalva

Teljesítmény

  • Quick Test mód: optikai szál minősítés akár 2 másodperc alatt
  • adatközponti alkalmazásokhoz is: a rendkívül kis (50 cm esemény és 2,2 m csillapítás) holtzóna lehetővé teszi a nagy portsűrűségű, és rövid linkek mérését
  • grafikus EventMap™: csatlakozások, hegesztések és egyéb események könnyen átlátható megjelenítése
  • SmartLoop OTDR: két optikai szál mérése egyszerre, a távolvég visszahurkolásával
  • QuickTest mód: mindössze 2 másodperc hullámhosszanként
  • On-screen help: segítség az anomáliák megértéséhez és a hibák elhárításához

Egyedi fejlesztések, védjegyek

Versiv™ Moduláris platform, ami támogatja a réz és optikai hálózat minősítését, OTDR méréseket és a LAN/WLAN analízist.

ProjX™ Feladatkezelő rendszerrel meggyőződhetünk az elvégzendő mérések darabszámáról, eredményéről, javítási listáról, akár 100 párhuzamos projekt aktuális állapotáról.

Taptive™ Kezelőfelület leegyszerűsíti a beállításokat, kizárja a hibázás lehetőségét, gyorsítja a kiértékelést és a hibaelhárítási időt.

LinkWare™ A mérési eredmények kiértékelése és dokumentálása és statisztikák a professzionális menedzsment szoftver segítségével.

SmartLoop OTDR
A SmartLoop OTDR funkció segítségével egyszerre két optikai szálat lehet analizálni automatikusan. A levédett eljárás képes elkülöníteni a két optikai szálat, majd azokat PASS/FAIL analízissel egyenként kiértékelni és jegyzőkönyvezni. Ezáltal nem csak a mérési idő csökken a felére, hanem a szálak kétirányú analízise is megoldódik anélkül, hogy a szál távoli végére átmennénk.
Optikai video mikroszkóp
Az opcionálisan megvásárolható Fluke Networks FiberInspector™ optikai videó mikroszkóp segítségével 2 másodperc alatt minősítheti az optikai csatlakozó felületeket az IEC 61300-3-35 szabvány szerint, PASS/FAIL kiértékeléssel. Ráadásul az eredmény és a csatlakozó felület képe az OTDR jegyzőkönyvön is megjelenik.
Részletes specifikációk
Multimode module Singlemode module Quad module
Wavelengths 850 nm +/- 10 nm 1310 nm +/- 25 nm 850 nm +/- 10 nm
1300 nm +35/-15 nm 1550 nm +/- 30 nm 1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm
Compatible fiber types 50/125 µm Singlemode 50/125 µm
62.5/125 µm 62.5/125 µm
Singlemode
Event dead zone 850 nm: 0.5 m typical 1310 nm: 0.6 m typical 850 nm: 0.5 m typical
1300 nm: 0.7 m typical 1550 nm: 0.6 m typical 1300 nm: 0.7 m typical
1310 nm: 0.6 m typical
1550 nm: 0.6 m typical
Attenuation dead zone 850 nm: 2.5 m typical 1310 nm: 3.6 m typical 850 nm: 2.5 m typical
1300 nm: 4.5 m typical 1550 nm: 3.7 m typical 1300 nm: 4.5 m typical
1310 nm: 3.6 m typical
1550 nm: 3.7 m typical
Dynamic range 850 nm: 28 dB typical 1310 nm: 32 dB typical 850 nm: 28 dB typical
1300 nm: 30 dB typical 1550 nm: 30 dB typical 1300 nm: 30 dB typical
1310 nm: 32 dB typical
1550 nm: 30 dB typical
Max distance range setting 40 km 130 km MM: 40 km
SM: 130 km
Distance measurement range 850 nm: 9 km 1310 nm: 80 km 850 nm: 9 km
1300 nm: 35 km 1550 nm: 130 km 1300 nm: 35 km
1310 nm: 80 km
1550 nm: 130 km
Reflectance range 850 nm: -14 dB to -57 dB (typical) 1310 nm: -14 dB to -65 dB (typical) 850 nm: -14 dB to -57 dB (typical)
1300 nm: -14 dB to -62 dB (typical) 1550 nm: -14 dB to -65 dB (typical) 1300 nm: -14 dB to -62 dB (typical)
1310 nm: -14 dB to -65dB (typical)
1550 nm: -14 dB to -65 dB (typical)
Sample resolution 3 cm to 400 cm 3 cm to 400 cm 3 cm to 400 cm
Pulse widths (nominal) 850 nm: 3, 5, 20, 40, 200 ns 1310/1550 nm: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns 850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns 1300 nm: 3, 5, 20, 40, 200, 1000 ns
1310/1550 nm: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
Test time (per wavelength) Auto setting: 5 sec (typical) Auto setting: 10 sec (typical) Auto setting:
MM – 5 sec (typical)
SM – 10 sec (typical)
Quick test setting: Quick test setting: Quick test setting:
2 sec (typical) 5 sec (typical) MM – 2 sec (typical)
SM – 5 sec (typical)
Best resolution setting: Best resolution setting: Best resolution setting:
2 to 180 sec 5 to 180 sec MM – 2 to 180 sec M
SM – 5 to 180 sec
FaultMap setting: FaultMap setting: FaultMap setting:
2 sec (typical), 180 sec (max) 10 sec (typical), 180 sec (max) MM – 2 sec (typical), MM – 180 sec (max)
SM – 10 sec (typical), SM – 180 sec (max)
DataCenter OTDR setting: DataCenter OTDR setting: DataCenter OTDR setting:
1 sec (typical at 850 nm), 7 sec (max) 20 sec (typical), 40 sec (max) MM – 1 sec (typical at 850 nm) MM – 7 sec (max)
SM – 20 sec (typical) SM – 40 sec (max)
Manual setting: Manual setting: Manual setting:
3, 5, 10, 20, 40, 60, 90, 120, 180 sec 3, 5, 10, 20, 40, 60, 90, 120, 180 sec -3, 5, 10, 20, 40, 60, 90, 120, 180 sec SM – 3, 5, 10, 20, 40, 60, 90, 120, 180 sec



Rendelési információk

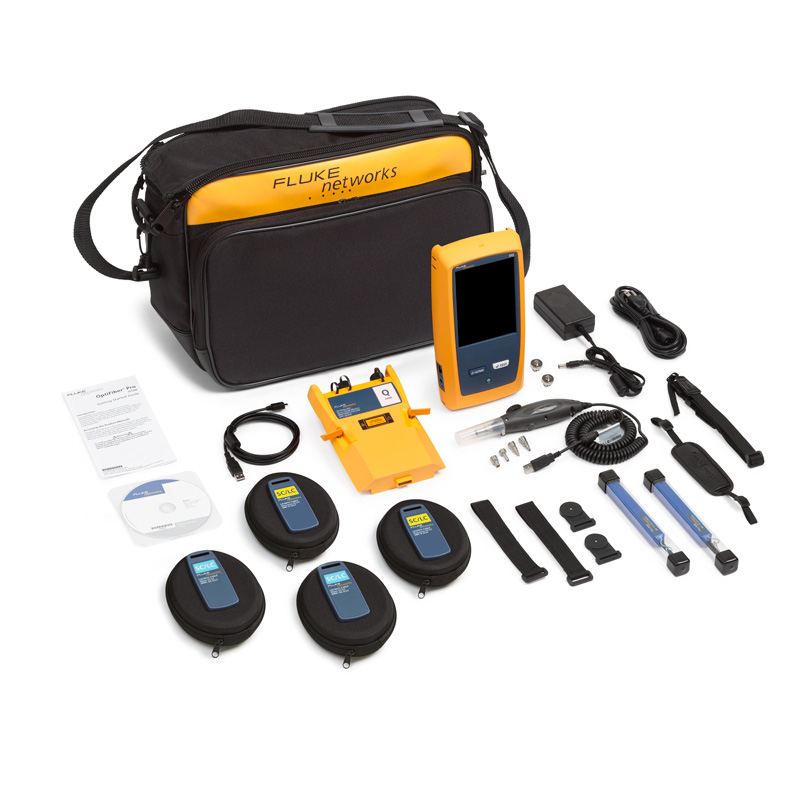

OFP2-100-M/INTL Fluke Networks OptiFiber® Pro Multimódusú OTDR Kit
Versiv™ platform OptiFiber Pro 850/1300nm-es MM OTDR modullal, AC adapter/töltő, USB kábel – standard A/mikro B, használati útmutató CD, LinkWare szoftver CD, Kezelési útmutató, kalibrációs igazolás, regisztrációs kártya, hord táska
OFP2-100-S/INTL Fluke Networks OptiFiber® Pro Monomódusú OTDR Kit
Versiv™ platform OptiFiber Pro 1310/1550nm-es SM OTDR modullal, AC adapter/töltő, USB kábel – standard A/mikro B, használati útmutató CD, LinkWare szoftver CD, Kezelési útmutató, kalibrációs igazolás, regisztrációs kártya, hord táska
OFP2-100-Q/INTL Fluke Networks OptiFiber® Pro Multi/Monomódusú OTDR Kit
Versiv™ platform OptiFiber Pro négy hullámhosszas (Quad) MM/SM OTDR modullal, AC adapter/töltő, USB kábel – standard A/mikro B, használati útmutató CD, LinkWare szoftver CD, Kezelési útmutató, kalibrációs igazolás, regisztrációs kártya, hord táska
OFP2-100-MI/INTL Fluke Networks OptiFiber® Pro Multimódusú OTDR és videokamera Kit
Versiv™ platform OptiFiber Pro 850/1300nm-es MM OTDR modullal, 2 SC/LC multimódusú előtétszál—50 µm, USB videómikroszkóp 4db adapter fejjel, AC adapter/töltő, USB kábel 1 1.25 mm IBC OneClick tisztító, 1 2.5 mm IBC OneClick tisztító, használati útmutató CD, LinkWare szoftver CD, kezelési útmutató, kalibrációs igazolás, regisztrációs kártya, hord táska
OFP2-100-SI/INTL Fluke Networks OptiFiber® Pro Monomódusú OTDR és videokamera Kit
Versiv™ platform OptiFiber Pro 1310/1550nm-es SM OTDR modullal, 2db SC/LC monomódusú előtétszál—9 µm, USB videómikroszkóp 4db adapter fejjel, AC adapter/töltő, USB kábel, 1db 1.25 mm IBC OneClick tisztító, 1db 2.5 mm IBC OneClick tisztító,használati útmutató CD, LinkWare szoftver CD, kezelési útmutató, kalibrációs igazolás, regisztrációs kártya, hord táska
OFP2-100-QI/INTL Fluke Networks OptiFiber® Pro Multi/Monomódusú OTDR és videokamera Kit
Versiv™ platform OptiFiber Pro négy hullámhosszas (Quad) MM/SM OTDR modullal, 2db SC/LC multimódusú előtétszál—50 µm, 2db SC/LC monomódusú előtétszál—9 µm, 1db SC/SC monomódusú előtétszál—9 µm, USB videómikroszkóp 4db adapter fejjel, AC adapter/töltő, USB kábel, 1db 1.25 mm IBC OneClick tisztító, 1db 2.5 mm IBC OneClick tisztító, használati útmutató CD, LinkWare szoftver CD, kezelési útmutató,kalibrációs igazolás, regisztrációs kártya, hord táska
OTDR modulok
OFP-MM Fluke Networks OptiFiber® Pro Multimódusú OTDR Modul
OFP-SM Fluke Networks OptiFiber® Pro Monomódusú OTDR Modul
OFP-QUAD Fluke Networks OptiFiber® Pro Multi/Monomódusú OTDR Modul
Opciók, kiegészítők
PA-CS Fluke Networks OptiFiber™ Pro SC adapter
PA-LC Fluke Networks OptiFiber™ Pro LC adapter
PA-ST Fluke Networks OptiFiber™ Pro ST adapter
PA-FC Fluke Networks OptiFiber™ Pro FC adapter
NFC-KIT-CASE Fluke Networks Optikai tisztító Kit
Tisztító kocka, 10db tisztító kártya, oldószeres tisztító toll, 2,5mm-es és 1,25mm-es toldó tisztító pálca, hordtáska

Bővebb információ

NFC-KIT-Case-E Fluke Networks One-Click optikai tisztító Kit
OneClick 1,25mm tisztító, OneClick 2,5mm-es tisztító, OneClick MPO tisztító, tisztító kocka, oldószeres tisztító toll, hordtáska

Bővebb információ

NFC-KIT-Box Fluke Networks tisztító kit utántöltő
Tisztító kocka, 5db tisztító kártya, oldószeres tisztító toll, 2,5mm-es toldó tisztító pálca

Bővebb információ
