EXFO NQMSfiber komplett optikai szálmonitorozási rendszer

Az NQMSfiber rendszer egyszerűen integrálható a már meglévő hálózat felügyeleti rendszerekbe

Az optikai hálózat menedzsmentje egy komplex, napi 24 órás feladat. Az EXFO NQMSfiber rendszere a távoli teszt egységekkel (RTU) ideális megoldás a hálózat monitorozására és felügyeletére.

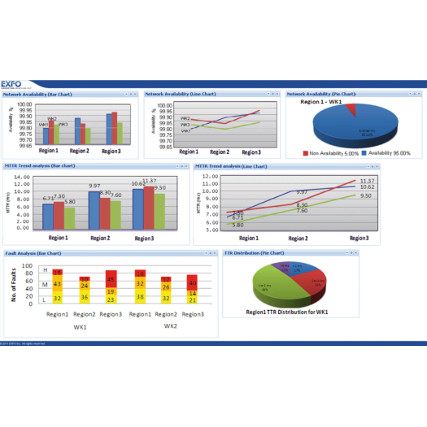

Az NQMSfiber egy összetett funkciókkal rendelkező rendszer, mint például riasztás menedzsment és naplózás, hibajegykezelés, valamint a teljes hálózat állapotának megjelenítése sematikus ábrán. A teljes megoldással lehetővé válik a hálózat működésének és állapotának nyomon követése akár a létező menedzsment rendszerrel együttesen. Továbbá az NQMSfiber alkalmazás képes GIS alapú hibahely lokalizációra.

Alkalmazások

  • Metro városi és gerinchálózatok monitorozása
  • Sötét szálak és élő, működő optikai szakaszok felügyelete szűrőkkel

Prospektus (PDF, angol, 2,7 MB)




„Hazánk legnagyobb optikai gerinchálózatos szálmonitorozási megoldása felett NQMSfiber felügyeleti rendszer működik.”

Kolozs Csaba

ügyvezető igazgató, EQUICOM Méréstechnikai Kft.

Legfontosabb képességei összefoglalva

Fontosabb jellemzők:

  • Automatikus felügyelet egyetlen kattintással

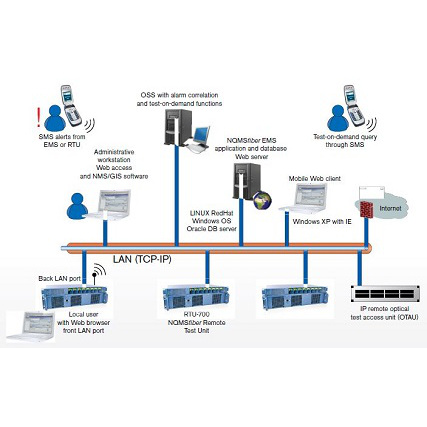

  • Web alapú EMS (Element Management System) és távoli teszt egységek, RTU (Remote Test Unit)
  • Az optikai szálak napi 24 órás felügyelete, hibák lokalizációja és nyomon követése
  • Egyedi RFTS módszer a referencia adat menedzsmenthez
  • Széleskörű monitorozó és jegyzőkönyvező funkciók
  • GIS alapú térképes hibahely lokalizáció (opcionális)

Három az egyben
Az NQMSfiber távoli teszt egységei automatikusan detektálják, lokalizálják és naplózzák a különböző hibákat, azok fajtáját és értékeit.

Teljes együttműködésben

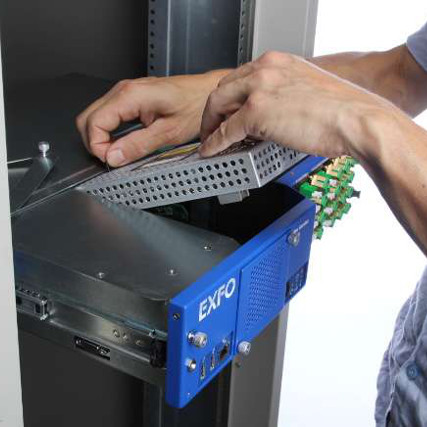

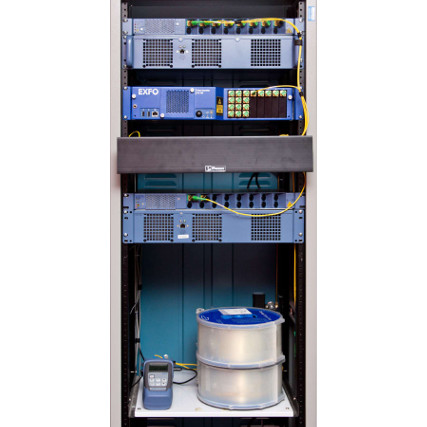

Egy monitorozó rendszer beruházásában gondolkodik, de egyelőre még nem teljes kiépítésű kliens szerver felügyeleti és monitorozó rendszerre van szüksége? EXFO Fiber Guardian egy távoli elérésű, stand-alone, önállóan is működni képes RTU eszköz, ami képes a kritikus optikai szálszakaszok monitorozására, felügyeletére, RFTS (Remote File Transfer System) rendszer kiépítése nélkül. A későbbiekben, amennyiben szükséges a Fiber Guardian és az NQMSfiber migrációja egyszerűen és gyorsan megvalósítható minimális konfigurálással, anélkül, hogy teszt egységeket cserélni kellene.
A szálmonitorozó rendszerek új generációja
A legújabb OTDR technológián alapszik

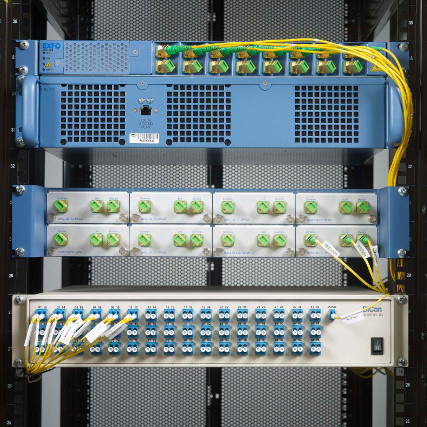

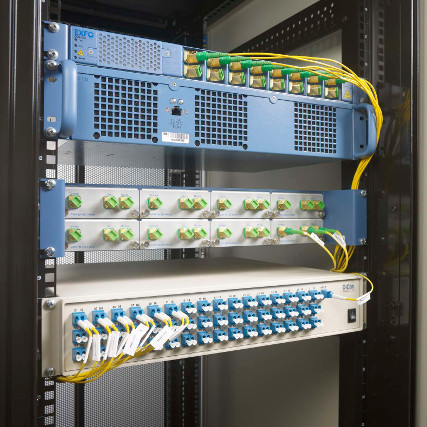

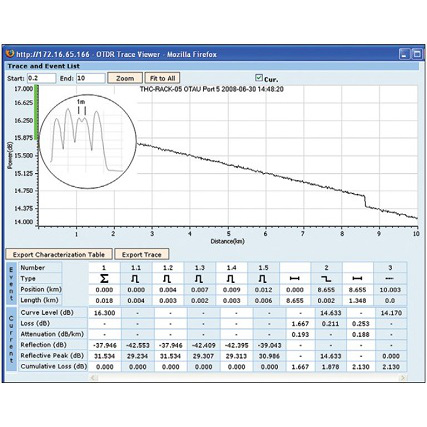

Az NQMSfiber távoli teszt egységei az EXFO FTB-7x00E modulok, melyek nagy felbontásuknak és pontos csillapítás mérésüknek köszönhetően alkalmasak mind rövidebb, mind hosszabb optikai szálak vizsgálatára. Minden ilyen egység kevesebb, mint 1 m felbontással rendelkezik, mely alkalmassá teszi két közvetlen egymás mellett elhelyezkedő esemény megkülönböztetésére.
Tanulási fázis
Hozza ki a legtöbbet a rendszeréből. Az EXFO innovatív RFTS funkciójának köszönhetően a hibákhoz tartozó küszöbértékeket automatikusan beállítja, majd később esetlegesen optimalizálja a teljes dinamikatartományban. Az alapbeállítás szerinti küszöbértékek és a tanulás ütemezés beállításával elfelejtheti a hosszas optimalizációs eljárásokat.
Legyen pro-aktív vagy reagáljon azonnal
Pro-aktív beállítás esetén döntse el, hogy milyen sűrűn szeretné a különböző teszteket, méréseket ütemezni. Amennyiben egy hiba bekövetkezik – legyen az a legkisebb – a rendszer a beállításoktól függően értesíti a kijelölt, hálózat felügyeletéért felelő dolgozókat. Reaktív felügyelet esetén bármikor meg tudunk bizonyosodni egy link állapotáról, manuális lekérdezések segítségével. A rendszer egyszerre több felhasználó parancsait képes fogadni, és azokat prioritásos vagy sorbaállásos felfogás szerint futtatni.
Széleskörű monitorozás

  • Hálózat állapotának felügyelete topológiai szempontból

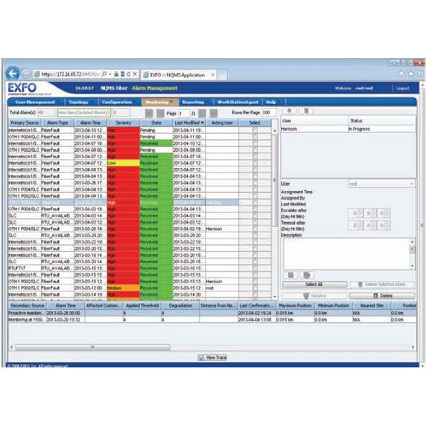

  • Riasztások kiértékelése
  • Egyéni igény szerinti tesztelési lehetőség, eredmények áttekintése
  • Monitorozási és felügyeleti tesztek konfigurálása (pl. küszöbértékek)
  • Hibajegyek kezelése
  • Adatbázis kezelés
  • Felhasználói jogok kezelése

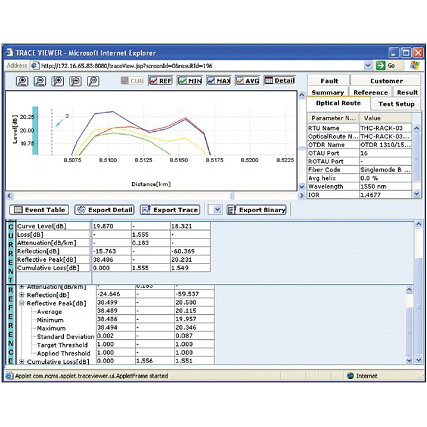

  • Hibás linkek nyomvonalának, a hiba helyének (OSPInSight kiegészítéssel) és adatainak áttekintése, nyomtatása



Részletes specifikációk
General Specifications
EMS—SERVER PLATFORM
Server platform Rackmount
Redhat Linux and Windows OS
Intel® Xeon processors (1 or 2)
NQMS application server software Web server
5 or 20 simultaneous connection licensing
Firefox and Internet Explorer access
Database server Embedded Oracle® 11g™ Standard ed.
Options Additional user connections
Oracle Enterprise ed.
OSPInSight Oracle database
Cold and hot stand-by server
SNMP v2.0 alerting interface (MIB)
Server peripherals
PSTN routers for RTU comm. link back-up
GSM modem for SMS alerting
ADMINISTRATIVE WORKSTATION (GIS/NMS)
Network management system (option) OSPM—EDIT software license
OSPM—VIEW software license
Desktop computer (optional)
Options Data conversion and integration services
Land-based maps
O ther third-party RDBMS NMS/GIS solution (upon request)
NQMSfiber SERVICES
SLA Type Silver Gold Platinum
Software warranty and updates (incl. third-party software) igen igen igen
8/5 help-desk and remote support 48 h/annum 72 h/annum unlimited
New EMS/RTU releases igen igen
Repair and return of hardware (FlexCare) igen igen
24/7 help-desk and on-site support igen
Spare(s) and maintenance kit(s) igen
Preventive on-site/factory maintenance igen
REMOTE TEST UNIT
OTDR module Metro Core Ultra
FTB-7000 series model FTB-7300E FTB-7500E FTB-7600E
Fiber type Singlemode
Wavelength models (nm) 1550
1310/1550
1550/1625
1625
1310/1550
1550/1625
1310/1550
1550/1625
Dynamic range (dB) a
1310 nm 39 45 50 c
1550 nm 37 45 b 50 c
1625 nm 37 45 48 c

Notes
a. Typical, with a 3-minute averaging, SNR = 1, using a 20 μs pulse.
b. For FTB-7500E 1310/1550 nm model, dynamic range at 1550 nm is 43 dB.
c. With NZDS fiber (G.655).

REMOTE TEST UNIT
Standard OTDR modules (see below) Metro
Core
Ultra
Optical ports 8 or 16
Number of external optical ports Up to 96
OTDR-to-port-loss (dB)
(typical at 1550 nm, 8-port model)
0.8
Internal OTAU lifetime (cycles) 10 million
1 billion (on request)
Alarm relay output System status
Network interfaces (2)
(standard CAT-5 cable)
10/100 Base-T Ethernet
(one dedicated to local access)
Dial-up modem
(for dial-in remote access)
v. 92, 56 k
GSM modem
(for alerting purpose only—optional)
EDGE (E-GPRS) CLASS 10
QUAD-BAND GSM
Unit status front LEDs 4
Storage capacity (HDDs) 80 GB in RAID
Power supply
AC 100-240 VAC, 50/60 Hz
DC –40/-57 VDC
UPS (optional) 15 min autonomy
Power consumption steady state (watts)
AC 90
DC 70
Software user interface
Local access, LAN and dial-up
Rear port can be DHCP or fixed address
Web-based
Internet Explorer™
Mozilla™
GENERAL SPECIFICATIONS
Size (H x W x D) 132 mm x 427 mm x 310 mm
Weight 13 kg
Operating temperature 0 °C to 50 °C
Certifications CE, CSA-UL, RoHS
