Furukawa Electric FITEL NJ001 optikai szálhegesztő
Új generációs, passzív, v-vájatos szálhegesztő terepi használatra
A FITEL NINJA a Furukawa Electric legújabb tagja, mely tekinthető a korábbi S123C hegesztő kiváltójának. Hasonlóan elődjéhez, szintén passzív, v-vájatos megoldás, mellyel a hegesztők belépő kategóriáját képviseli. Mérete és súlya csökkent az S123C hegesztőhöz képest, ami tovább erősíti piaci pozícióját. A hegesztő kifejezetten helyi hálózatos (LAN) és FTTx ügyfél bekötésekhez ajánlott, ahol a nagy kötésszám nem jellemző, viszont elengedhetetlen a gyors és precíz kivitelezés. Manapság az egyre inkább jellemző az FTTx beruházások megkövetelnek egy olyan hegesztőt, mely ár-érték arányban magas színvonalt képvisel, kompakt, könnyű de robusztus szerkezetű, annak érdekében, hogy a munkavégzés szűk, sötét helyen, akár póznán is hatékony és biztonságos legyen. Az akkumulátor egy töltéssel 100 hegesztési ciklus elvégzését teszi lehetővé, ami jócskán túlmutat az ilyen területre szánt hegesztőktől elvártnál.
Legfontosabb képességei összefoglalva
Fontosabb jellemzői, ami az elődjétől és a konkurens gyártók termékeitől megkülönbözteti:
- A hegesztő kamra mérete az elődjéhez képest 4-szer nagyobb, így a szálak behelyezése sokkal egyszerűbb, ami rugalmasabb és gyorsabb munkavégzést biztosít.

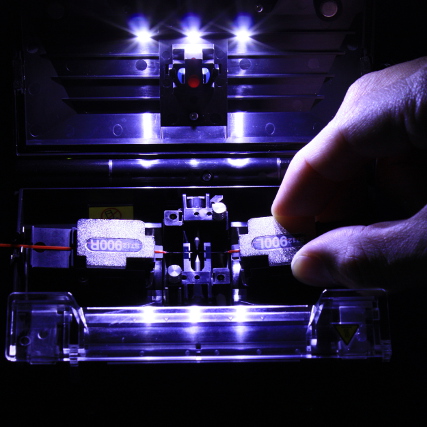

- A rendelkezésre álló 3 LED felülről világítja meg a munkateret, ami teljesen sötét környezetben is elég fényt biztosít a szálak behelyezéséhez. Elődjéhez képest 6-szor világosabb megvilágítást biztosít.

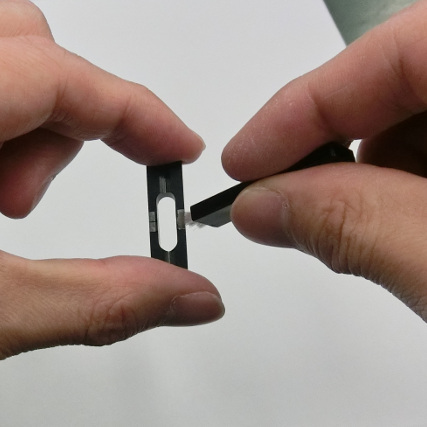

- A piac első és egyben egyetlen kivehető v-vájata, aminek segítségével a tisztítás sokkal gyorsabb és egyszerűbb, valamint a hozzáférés a kamera lencséihez is sokkal könnyebb.
További fontos jellemzők:
- Eszközbe integrált akkumulátortöltő (a korábbi külső töltő használata helyett)
- A V-vájatok mellett a teljes hegesztési terület megvilágítása
- Felhasználóbarát szálkép megjelenítés 4 különböző X/Y nézet beállítással
- Hegesztési eredményminősítés Jó/Rossz küszöbértékek használatával
- Továbbfejlesztett grafikus menürendszer a könnyebb használat érdekében
- Robosztus és kompakt (kézben tartható méret és forma) kialakítás a kedvezőtlen munka-környezet hatásainak ellensúlyozására
- Gyors hegesztés (13 mp) rendkívül alacsony kötési csillapítás és gyors zsugorítási sebesség (17-31 mp)
- 100 teljes hegesztési ciklus (hegesztés és zsugorítás) az új beépített akkumulátor konfigurációval
- Közvetlen csatlakozó hegesztésre alkalmas (SOC: Splice-on-connector), ehhez a Seikoh Giken és a Diamond gyártmányú csatlakozó kit-ek megrendelhetők.
- Egyszerűen karbantartható: könnyen cserélhető elektródák és tükör nélküli szálpozícionáló rendszer
- Gyors és egyszerű szoftverfrissítés Interneten keresztül
- Egyszerűen cserélhető száltartó rendszer (fix / kiemelhető és SOC száltartók)
- Üzemeltetők számára tervezett PC SW a hegesztési programok és eredmények menedzsmentjéhez
- Igény szerint beállítható automatikus indítású zsugorító kemence
- Nagy memória kapacitás a hegesztési adatok tárolásához (2,000 hegesztés) és kép (100 szálkép)
- RoHS és Telcordia (GR-765-Core) megfelelőségi bizonyítvánnyal
Szélsőséges körülményekre felkészítve
| FITEL NINJA teljesíti az alább kritériumokat: | |
 |
Ütésállóság. azaz elviseli a 76 cm-ről és 5 különböző sarkára való leejtést *1 |
 |
IPX2 fokozat szerinti nedvesség-és esőállóság *2 |
 |
IPX5 fokozat szerint porállóság *3 |
| *1 A tesztek a Furukawa laboratóriumában történtek, de a fenti körülmények között nem garantálják az eszköz teljes sértetlenségét
*2 Az IPX2 fokozat szerint cseppálló: elvisel 3mm/perc mennyiségű esőt 10 percen keresztül 15°-os megdöntött pozíció esetén is *3 Az IP5X fokozat szerint porálló: képes elviselni a 0,1 – 25µm méretű por részecskéket 8 órán keresztül |
|
Részletes specifikációk
| Applicable Fibers | SM (ITU-T G.652), MM (ITU-T G.651), DSF (ITU-T G.653), NZD (ITU-T G655), BIF/UBIF (Bend Insensitive Fiber ITU-T G.657) |
| Cladding Diameter | 125 μm |
| Coating Diameter | 250 ~ 900 μm |
| Fibers Cleave Length | 5 to 10 mm or 16 mm |
| Average Splice Loss | SM: 0.05 dB, MM: 0.02 dB, DSF 0.08 dB, NZD 0.08 dB, BIF/UBIF: 0.05 dB |
| Splice Time | 13 seconds |
| Heat Time | 17 seconds (40 mm sleeve 5 ) , 20 seconds (60 mm sleeve 5 ) (Pre-heat mode 5 ) 31 seconds (S922: 40 mm sleeve, S921: 60 mm sleeve) (Regular mode 6 ) |
| Splice Programs | Max. 150 |
| Heat Programs | Max. 30 |
| Automatic Heating Start | Available |
| Applicable Sleeves | 20/40/60 mm |
| Fiber Holder | Tight holder (Loose tube applicable) or Removal fiber holder system |
| Tension Test | 1.96 N |
| Splice Return Loss | 60 dB or more |
| Fiber Image Magnification | 58X |
| Splice Memory | Max. 1500 |
| Image capture Capacity | Last 100 images to be automatically captured + Up to 24 images to be stored permanently |
| Dimension | 124W × 161D × 64.5H mm (not including rubber pad) 139W × 176D × 71H mm (including rubber pad) |
| Weight | 970 g (with battery) |
| Monitor | 3.5” color LCD monitor |
| Propulsion (motor) | 8 N (Designed value) |
| Data Output | USB ver. 2.0 mini |
| Battery Capacity | Typically 100 splice/heat cycles 7 |
| Wind Protection | Max. wind velocity of 15 m/s. |
| Operating Temperature | -10° to +50°C (without excessive humidity) |
| Storage Temperature | -40° to +60°C (without excessive humidity) |
| Humidity | 0 to +95% RH (non condensing) |
| Power Source | AC input 100 to 240 V (50/60 Hz), DC Input 11 to 17 V without any change of hardware |
Rendelési információk
| NJ001-2 | Furukawa Electric NJ001 FITELNINJA Kézi, passzív, v- vájatos optikai szálhegesztő |
| NJ001-X-A-0001 szálhegesztő gép, 1 pár S712T-010 Fix száltartó 10mm-es vágáshoz, 1db S946 Akkumulátor, HCC-03 Kemény hord táska, 1 pár ELR-01 Tartalék elektróda, CTX-02 Zsugorcső hűtő tálca, S978A AC Adapter és tápkábel, D5111 Elektródapolírozó korong, VGC-01 Tisztító ecset és UMC-01 Használati útmutató. |
