Fluke Networks MicroScanner² kábelteszter

Voice/data/video sodrott érpáras és koax kábelek bekötésének és hibahelyeinek meghatározása TDR segítségével

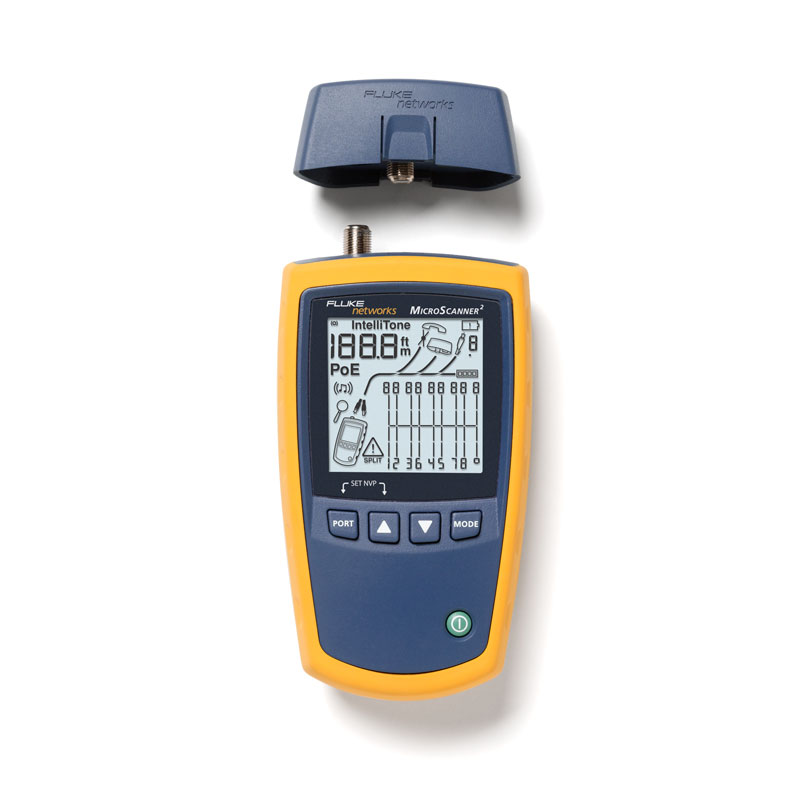

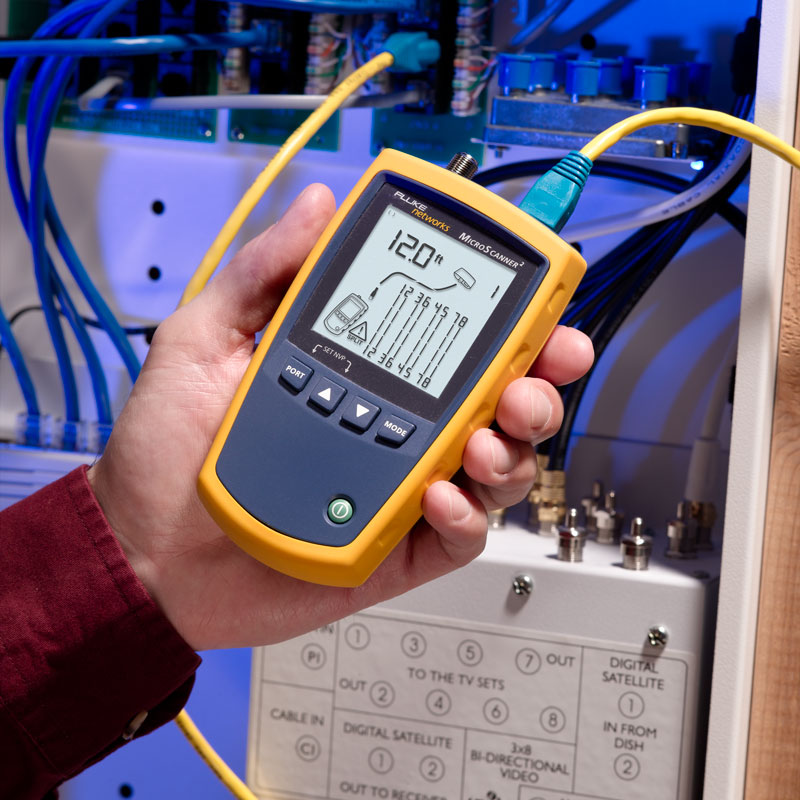

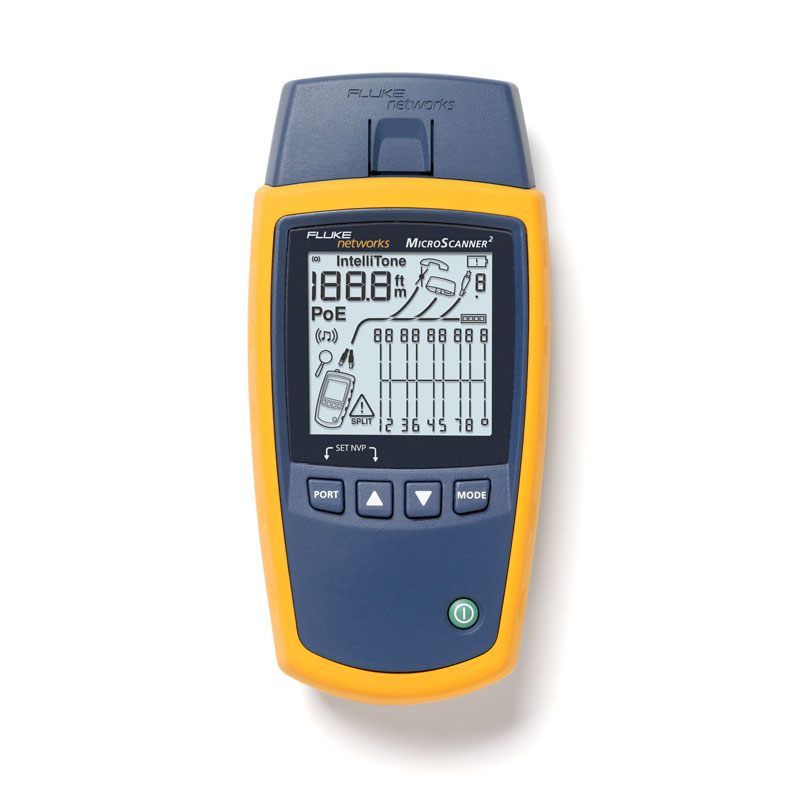

A MicroScanner²™ a MicroScanner™ Pro kábelteszter továbbfejlesztett változata, mely a hálózati sebesség növekedésével lépést tartva már Gigabites sebesség felismerésére is képes. Alkalmas továbbá az alap kábelteszteken és TDR alapú érpáronkénti hosszméréseken felül PoE jelenlétének felismerésére is. Bármilyen médiához csatlakoztatható átalakító kábel nélkül, mint pl. RJ11, RJ45 vagy koax kábel. Képes felismerni, hogy az adott aljzat telefon, Ethernet vagy KTV szolgáltatással rendelkezik-e. Nagyméretű grafikus kijelzőjén könnyebben áttekinthetőek a megjelenített információk és mérési eredmények, e mellett az eszköz mérete még csökkent is. Robusztus kialakításának köszönhetően ellenáll a sérüléseknek és a leejtésnek.

Adatlap (PDF, angol, 480 KB)


Üzembe helyezési útmutató (PDF, magyar, 1,3 MB)

Legfontosabb képességei összefoglalva
  • kábelhossz mérése TDR funkcióval, érpáronként is
  • huzaltérkép vizsgálat
  • szakadás, rövidzár, ércsere, érpárcsere felismerése
  • aktív eszköz felismerése a távolvégen (10/100/1000 Mbps)
  • POTS telefon feszültség és polaritás kijelzése
  • PoE jelenlétének felismerése
  • IntelliTone™ Probe opcionális eszközzel kábel és nyomvonalkeresés (hangfrekvenciás és digitális jel generálása és felismerése)
  • végpontok azonosítása az Office/Identifier adapterekkel (csak a PRO kit-ben)
Részletes specifikációk

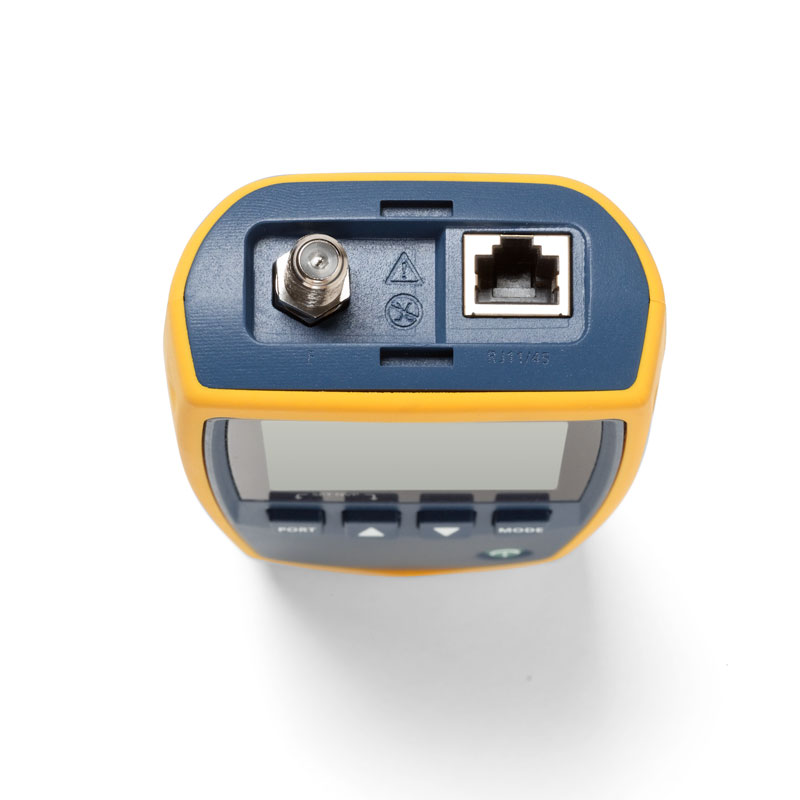

Test Connectors Twisted-pair: UTP, FTP, SSTP 8-pin modular jack accepts 8-pin modular (RJ45) and 4-pin modular (RJ11) plugs; Coax: F-connector for 75 Ω, 50 Ω, 93 Ω cables
Cable Tests Length (460 m with resolution to 0.3 m), wiremap to TIA-568A/B standards, remote ID locators; displays results on one screen
Tone Generator IntelliTone digital tone: [500 KHz]; analog tones: [400Hz, 1KHz]
PoE Detection Solicits and detects the presence of 802.3af compatible PoE (Power over Ethernet) devices
Ethernet Port Test Advertised speed of 802.3 Ethernet ports (10/100/1000)
Power Source Battery type: 2 AA (NEDA 15 A, IEC LR6) alkaline batteries Battery life: 20 hours of typical use Other compatible battery types: 2 AA photo lithium, NIMH, NICAD
Dimensions 7.6 cm x 16.3 cm x 3.6 cm
Weight 363 grams
Display Monochrome liquid crystal display (LCD) with backlight
Calibration User-configurable NVP for twisted pair and coax; determines actual NVP with known length of cable
Operating Temperature 0 °C to 45 °C
Storage Temperature -20 °C to +60 °C
Operating Humidity 90 % (10 °C to 35 °C)
(%RH without condensing) 75 % (35 °C to 45 °C)
Shock Vibration Meets requirements for MIL-PRF-28800F for Class 2 random vibration; 1 m drop test with and without wiremap adapter attached
Safety EN 61010-1 2nd Edition
Altitude 4000 m; Storage: 12000 m
EMC EN 61326-1
Agency Certifications N10140 C-Tick EMC standard; FCC Part 15 Class A; CE European Union Directives Pollution Degree 2
Warranty One year



WEBSHOP és Rendelési információk

Fluke Networks MicroScanner2 kábelteszter

195 000 Ft +ÁFA

A csomag tartalma:

  • MicroScanner2 kábel teszter
  • Wiremap adapter
  • 2 db AA alkáli elem
  • Hord táska
Cikkszám: MS2-100 Kategória: Címke:

Leírás

Bővebb információkért keresse fel a MicroScanner² termékoldalát.

Üzembe helyezési útmutató (PDF, magyar, 1,3 MB)

Érdekelhetnek még…

Fluke Networks MicroScanner2 Kit

329 000 Ft +ÁFA

A csomag tartalma:

  • MicroScanner² kábel teszter
  • Wiremap adapter
  • 2 db AA alkáli elem
  • Végpont azonosítók #2-7
  • IntelliTone™ 200 Probe indukciós nyomvonal-azonosító
  • 9 V-os alkáli elem
  • RJ45, RJ11 és F koax patch kábelek
  • RJ45 krokodilcsipesz átalakító-kábel
  • Nagyméretű hord táska
Cikkszám: MS2-KIT Kategória: Címke:

Leírás

Bővebb információkért keresse fel a MicroScanner² termékoldalát.

Üzembe helyezési útmutató (PDF, magyar, 1,3 MB)

Érdekelhetnek még…

Fluke Networks MicroScanner2 Test Termination Kit

332 000 Ft +ÁFA

A csomag tartalma:

Cikkszám: MS2-TTK Kategória: Címke:

Leírás

Bővebb információkért keresse fel a MicroScanner² termékoldalát.

Érdekelhetnek még…

Fluke Networks MicroScanner2 Copper/Fiber Basic Technicians Kit

960 000 Ft +ÁFA

A csomag tartalma:

  • MicroScanner2 kábel teszter (MS2-100)
  • Wiremap adapter
  • 6 db AA alkáli elem
  • hord táska
  • SimpliFiber™ Pro (FTK1000) optikai teljesítmény mérő, 850/1300nm-es multimódusú fényforrás
  • SC adapter
  • hordtáska
Cikkszám: MS2-FTK Kategória: Címke:

Leírás

Ez a műszerkészlet megkönnyíti a hibakeresést és elhárítást legyen szó réz vagy optikai hálózatról.

Érdekelhetnek még…
