EXFO MaxTester 700C kompakt OTDR mérőcsalád
Kompakt kivitel, de mégis rugalmasan konfigurálható
Hasonlóan a Maxtester 715B-hez a kompakt kivitel ellenére EXFO bizonyos rugalmasságot vitt a termék konfigurálásába. Elérhetővé tette az optikai teljesítménymérő, látható fényű hibakereső, utólagos rendelését és felhasználó által történő implementálását. Ezzel a megoldással nyújt segítséget EXFO a CAPEX érzékeny cégeknek, akik az OTDR beruházáskor a lehető legalacsonyabb költségeket célozzák meg, és később kívánják az elérhető kiegészítőket megrendelni.

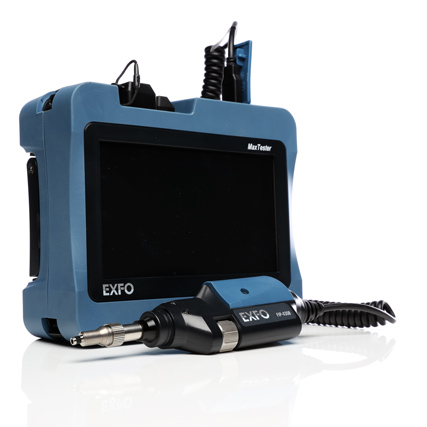

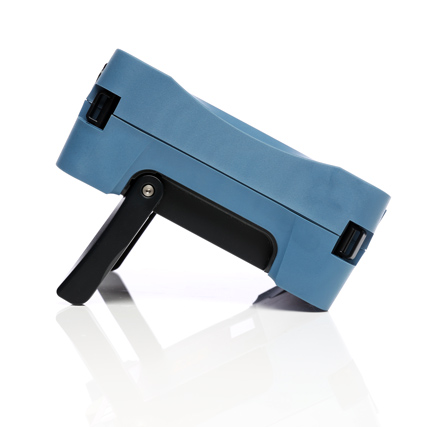

Az új koncepció „tablet-szerű” kidolgozásban nyilvánul meg. Hasonlóan az FTB-1 platformhoz, a MaxTester család is fektetett téglalap alakú egy – a kézi OTDR-ek körében egyedülálló – 7 colos (17,78 cm) képátmérőjű, erős napsütésre optimalizált, érintőképernyős kijelzővel. Ellentétben az FTB Ecosystem FTB-1 platformjával, itt nem találhatóak hagyományos nyomógombok a műszer oldalán. Kizárólag a bekapcsolásra és a kezdőképernyő elérésére hagytak egy-egy nyomógombot.
Legfontosabb képességei összefoglalva
A MaxTester 700C mérőcsalád tekinthető a MaxTester 700B mérőcsalád egy új generációjának, melynek bizonyos paraméterei tovább javultak, segítségével tovább növelhető a mérések pontossága és felbontása.
A MaxTester 700C mérőcsalád tagjainak száma eléri a 9 darabot. Legfontosabb változás, hogy megjelent a multimódusú szálak mérésére alkalmas MM mérőport, így helyi hálózatos környezetben is alkalmazható a műszer, mellett pedig a négyhullámhosszas kivitel is elérhető. A bizonyos típusoknál bekövetkező dinamikatartomány növekedés mellett a tényleges 3ns impulzusszélességgel tovább csökkenthető a holtzónák hossza.
A műszer kialakítása az elődjéhez hasonlóan:
- könnyű, nagy kijelző, kiváló optikai minőségi jellemzőkkel és paraméterekkel
- egyszerű használhatóság, könnyen áttekinthető felhasználói felület
- és természetesen a magas minőségi szint ellenére alacsony ár
A fenti pontokba foglalt követelményeket EXFO-nak maradéktalanul sikerül az új megoldásával kielégítenie, sőt azokon túlmenően újabb funkciókkal növelni az eszköz értékét, mely minden bizonnyal segít tovább erősíteni pozíciójukat versenytársaival szemben.

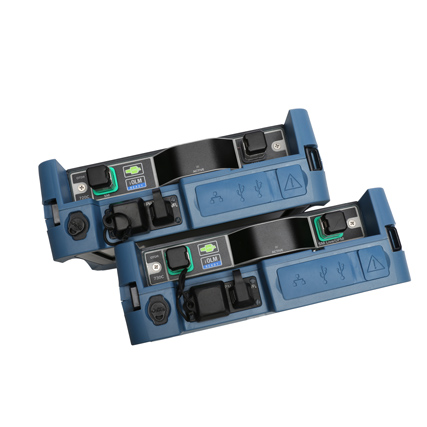

Típusok:
Az MAX-700C termékcsalád kilenc típust foglal magában, melyeket különböző felhasználási területekre szántak. Amellett, hogy eltérő területeken javasolt használatuk, az egyes konfigurációknak egyértelmű helyet találni a mai piaci környezetben.
- MaxTester 720C: LAN/WAN/Access/Adatközpont/Vállalati környezet
- MaxTester-730C: FTTx,/PON/MDU
Konfigurációk:
- MM és SM OTDR
- QUAD OTDR
- Szűrt 1625 nm
- Szűrt 1650 nm
Jellemzők
Hasonlóan a Maxtester 700B műszercsaládhoz a kompakt kivitel ellenére EXFO bizonyos rugalmasságot vitt a termék konfigurálásába. Elérhetővé tette az optikai teljesítménymérő, látható fényű hibakereső, utólagos rendelését és felhasználó által történő implementálását. Ezzel a megoldással nyújt segítséget EXFO a CAPEX érzékeny cégeknek, akik az OTDR beruházáskor a lehető legalacsonyabb költségeket célozzák meg, és később kívánják az elérhető kiegészítőket megrendelni.

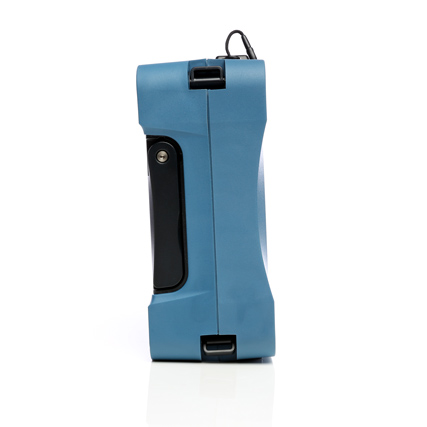

Az új koncepció „tablet-szerű” kidolgozásban nyilvánul meg. Hasonlóan az FTB-1 platformhoz, a MaxTester család is fektetett téglalap alakú egy – a kézi OTDR-ek körében egyedülálló – 7″ colos (17,78 cm) képátmérőjű, erős napsütésre optimalizált, érintőképernyős kijelzővel. Ellentétben az FTB Ecosystem FTB-1 platformjával, itt nem találhatóak hagyományos nyomógombok a műszer oldalán. Kizárólag a bekapcsolásra és a kezdőképernyő elérésére hagytak egy-egy nyomógombot.
Ezeken túlmenően alább találhatóak azok a legfontosabb jellemzők, melyek a MaxTester család tagjait egyértelműen megkülönböztetik, kiemelik vetélytársaik közül.
- Egyértelmű, könnyen áttekinthető felhasználói interface;
- Kézre álló, könnyű, de robosztus a gumiborításnak köszönhetően;
- 12 óra üzemidő egyetlen töltéssel, ami a túlórázó technikus kollégát sem hagyja cserben;
- Készenléti állapotból 1 másodperc alatt használatra kész;
- 2 GB memória, ami 20000 görbe tárolására is elég;
- Piac legrövidebb holtzónái
- Közvetlen jegyzőkönyv készítés PDF és XML formátumban
- iOLM ready;
| iOLM – Intelligens Optikai Link Feltérképező alkalmazás |
|
Pontos, precíz mérések egy gombnyomással. Az eszköz az iOLM (intelligent Optical Link Mapper) mérés elindítása után automatikus mérés-sorozatot hajt végre váltott impulzusszélességek alkalmazásával, a kiértékeléskor pedig egyértelmű ikonokon keresztül jeleníti meg a hálózat elemeit annak paramétereivel és jó/rossz hibaanalízisével kiegészítve. A hibák jellegétől függően szöveges diagnózist ad és javaslatokat tesz a hiba hatékony megoldásának érdekében. Ez a megoldás a hálózat feltérképezés új dimenzióját jelenti, ahol a hagyományos OTDR görbe elemezése, és az adott hálózatnak megfelelő impulzusok kiválasztása helyett egyetlen méréssel teljes képet kaphatunk a PON hálózatról, a végponttól egészen a központig maximális pontosság mellett. A mérés jegyzőkönyvezése ezután egyetlen gombnyomással elvégezhető, akár előre programozott mérési sorozattal és automatikus elnevezéssel is |
Részletes specifikációk
| TECHNICAL SPECIFICATIONS | ||
| MaxTester 720C | MaxTester 730C | |
| Display | 7″ (178 mm) outdoor-enhanced touchscreen, 800 x 480 TFT | |
| Interfaces | Two USB 2.0 ports RJ45 LAN 10/100 Mbit/s |
|
| Storage | 2 GB internal memory (20000 OTDR traces, typical) | |
| Batteries | Rechargeable lithium-polymer battery 12 hours of operation as per Telcordia (Bellcore) TR-NWT-001138 |
|
| Power supply | Power supply AC/DC adapter, input 100-240 VAC, 50-60 Hz | |
| Wavelength (nm) | 850 ± 20 1300 ± 20 1310 ± 20 1550 ± 20 1625 ± 10 |
1310 ± 20 1550 ± 20 1625 ± 10 1650 ± 5 |
| SM live port built-in filter | 1625 nm: highpass >1595 nm isolation >50 dB from 1270 nm to 1585 nm |
1625 nm: highpass >1595 nm isolation >50 dB from 1270 nm to 1585 nm 1650 nm: bandpass 1650 nm ± 7 nm isolation >50 dB out of 1650 nm ± 10 nm |
| Dynamic range (dB) | 27/29/36/35/35 | 39/38/39/39 |
| Event dead zone (m) | Singlemode: 0.7 Multimode: 0.5 |
0.5 |
| Attenuation dead zone (m) | Singlemode: 3 Multimode: 2.5 |
2.5 |
| PON dead zone | 35 | 30 |
| Distance range (km) | Multimode: 0.1 to 40 Singlemode: 0.1 to 260 |
0.1 to 400 |
| Pulse width (ns) | Multimode: 3 to 1000 Singlemode: 3 to 20 000 |
3 to 20 000 |
| Launch conditions | EF-compliant | |
| Linearity (dB/dB) | ±0.03 | |
| Loss threshold (dB) | 0.01 | |
| Loss resolution (dB) | 0.001 | |
| Sampling resolution (m) | Multimode: 0.04 to 5 Singlemode: 0.04 to 10 |
0.04 to 10 |
| Sampling points | Up to 256 000 | |
| Distance uncertainty (m) | ±(0.75 + 0.0025 % x distance + sampling resolution) | |
| Measurement time | User-defined (maximum: 60 minutes) | |
| Reflectance accuracy (dB) | ±2 | |
| Typical real-time refresh (Hz) | 4 | |
| GENERAL SPECIFICATIONS | ||
| Size (H x W x D) | 166 mm x 200 mm x 68 mm | |
| Weight (with battery) | 1.5 kg | |
| Temperature | Operating: -10 °C to 50 °C Storage: -40 °C to 70 °C |
|
| Relative humidity | 0 % to 95 % noncondensing | |
| SOURCE | ||
| Output power (dBm) | Multimode: -3 Singlemode: -6 |
-2.5 |
| Modulation | CW, 1 kHz, 2 kHz | |
Rendelési információk
| MAX-720C-SM1 | EXFO MAX-720C-SM1 kompakt OTDR |
| Támogatott hullámhosszak: 1310/1550 nm 1 porton, dinamikatartomány: 36/35 dB (9/125 um). 7″ színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést. | |
| MAX-720C-SM2 | EXFO MAX-720C-SM2 kompakt OTDR |
| Támogatott hullámhosszak: 1310/1550 nm 1 porton, 1625 nm szűrt 2 porton, dinamikatartomány: 36/35/ dB (9/125 um) és 35 dB (9/125 um). 7″ színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést. | |
| MAX-720C-Q1 | EXFO MAX-720C-Q1 kompakt Quad OTDR inaktív SM porttal |
| Támogatott hullámhosszak: 850/1300 nm 1 porton, 1310/1550 nm 2. inaktív porton, dinamikatartomány: 27/29 dB (50/125 um, 62,5/125 um). és 36/35dB (9/125 um). 7″ színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést | |
| MAX-720C-Q1-QUAD | EXFO MAX-720C-Q1-QUAD kompakt Quad OTDR |
| Támogatott hullámhosszak: 850/1300 nm 1 porton, 1310/1550 nm 2. porton, dinamikatartomány: 27/29 dB (50/125 um, 62,5/125 um). és 36/35dB (9/125um). 7″ színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést. | |
| EXFO MAX-730C-SM2 | EXFO MAX-730C-SM2 kompakt FTTx/PON OTDR |
| Támogatott hullámhosszak: 1310/1550 nm 1 porton, 1625 nm szűrt 2 porton, dinamikatartomány: 39/38 dB (9/125 um) és 39 dB (9/125 um). 7″ színes, napsütéses körülményekre optimalizált érintőképernyős kijelző. 2GB belső memória. 2 db USB port, 1 db RJ-45 port. Az OTDR iOLM ready, hardveresen támogatja az iOLM mérést | |
| Opciók, kiegészítők | |
| VFL | Látható fényű hibakereső |
| Látható fényű hibakereső: 650nm, 2.5mm univerzális adapterrel | |
| PM2X | PM (Teljesítménymérő) |
| Teljesítménymérő: GeX detektorral, SC adapterrel | |
| VPM2X | VFL (Látható fényű hibakereső) és PM (Teljesítménymérő) |
| Látható fényű hibakereső: 650 nm, 2,5 mm univerzális adapterrel Teljesítménymérő: GeX detektorral, SC adapterrel |
|
| RF | Wi-Fi és Bluetooth adatkommunikáció |
| iO | iOLM kiértékelő szoftveropció |
| iADV | iOLM Advanced (korábbi IEX opció megfelelője) |
| iPRO | iPRO iOLM kiegészítő |
| iCERT | iCERT iOLM kiegészítő – SM és MM Tier-2 hitelesítő nemzetközi szabványok alapján |
| QUAD | SM port aktiválása MAX-720C-Q1 esetén |
