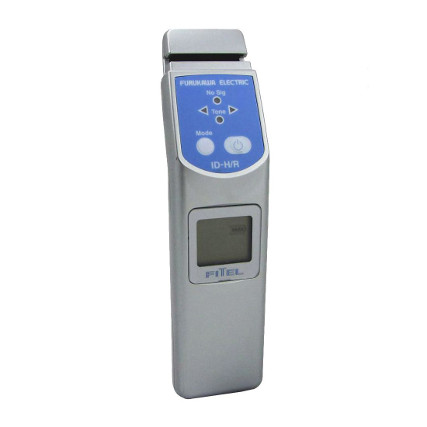

FITEL ID-H/R LightFinder szálazonosító

Szálazonosítás egyszerűen és praktikusan

A Furukawa Electric FITEL ID-H/R Lightfinder szálazonosító eszköze kiválóan alkalmas egy optikai szálon az élő forgalom irányának, jelszintjének és a szál azonosítására alkalmazott modulált jelek jelenlétének kijelzésére a szál megbontása vagy megszakítása nélkül.

Legfontosabb képességei összefoglalva

Főbb jellemzői

  • alkalmazható hullámhossz tartomány:  900 – 1700 nm (az élő forgalom zavarása nélkül)
  • univerzális adapter fej a különböző szálvédelem átmérőkhöz (250 µm, 900 µm, 1,6 és 3 mm)
  • modulált azonosító jel (270 Hz, 1 kHz és 2 kHz ) és aktív forgalom detektálása
  • rendkívül alacsony becsatolási csillapítás
  • könnyű kivitel a kézi használat érdekében
  • alkáli elemes / akkumulátoros üzemelés
  • automatikus kikapcsolás funkció
  • LED-ek és folyadékkristályos kijelző hangjelzéssel
  • súlya: 160 gramm (akkumulátorokkal együtt)

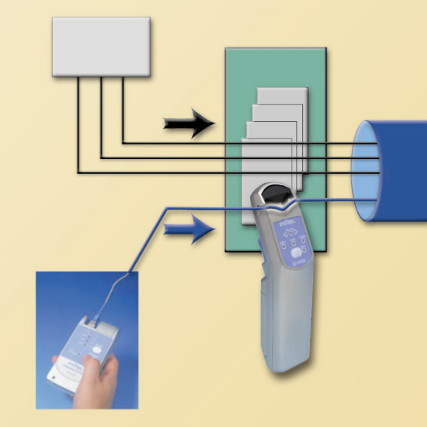

Alkalmazási példa

Tipikus alkalmazás, amikor egy optikai kábel egy bizonyos száláról szeretnénk eldönteni, azon van-e valamilyen szolgáltatás, vagy éppen sötét szálról beszélünk. Ezt könnyedén megtehetjük egy ID-H/R segítségével.

Amennyiben optikai szálat szeretnénk beazonosítani, úgy egy látható fényű hibakereső eszközzel ezt végre tudjuk hajtani. Azonban annak korlátozott teljesítménye miatt az áthidalható távolság limitált.

Érdemes tehát egy a távközlésben is használt ember számára láthatatlan hullámhosszúságú fényforrást alkalmazni, melyet szintén könnyedén felismer az ID-H/R szálazonosítónk hullámhosszúságtól függetlenül.

Amennyiben egy adott kábelen egyszerre több szálazonosítás is történik, érdemes a fényforrások jeleit valami alapján megkülönböztetni. Ezt a optikai adó által szolgáltatott jel modulálásával (270Hz, 1kHz, 2kHz) tudjuk megtenni, mivel ID-H/R műszerünk meg tudja különböztetni ezeket a modulációkat.

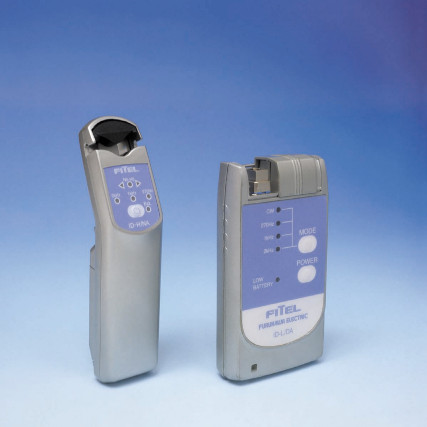

Tipikusan egy OTDR is betöltheti a fényforrást szerepét, azonban, ha nem áll rendelkezésre OTDR egy jóval egyszerűbb és költséghatékonyabb fényforrásra lehet szükség. Ennek a célnak tökéletesen megfelel az ID-L fényforrás, melynél szintén alkalmazhatóak az említett modulációk.

A szálazonosítás és az aktív/sötétszál keresés az egyik leggyakrabban végzett feladat az optikai technikusok körében. A FITEL ID-H/R ls ID-L kompakt eszközök segítségével ezek a feladatok soha nem voltak ilyen gyorsak és egyszerűek.

Részletes specifikációk
Rendelési információk



AI02H Furukawa Electric FITEL ID-H/R LigthFinder szálazonosító

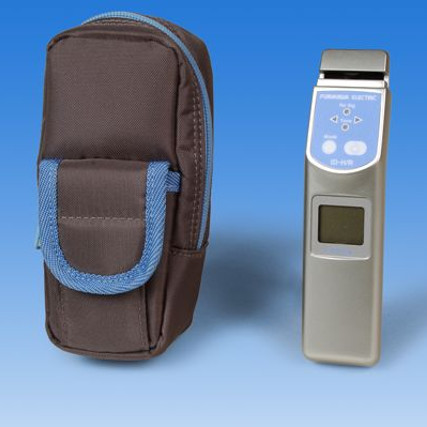

AI02H-001 Furukawa Electric FITEL ID-H/R LigthFinder szálazonosító műszertáska
