EXFO FTBx-740C-DWC hangolható DWDM OTDR modul

DWDM Metro Ethernet szakasz karakterizálás a teljes C tartományban
EXFO FTBx-740C-DWC hangolható DWDM OTDR modul
EXFO FTBx-740C-DWC hangolható DWDM OTDR modul
EXFO FTBx-740C-DWC hangolható DWDM OTDR modul

Az EXFO új FTBx-740C-DWC modell egy hangolható DWDM OTDR modul Mux/Demux csatornákon keresztüli mérésekre kialakítva, amellyel lehetővé válik a teljes végtől végig történő szál karakterizálás és hibahely keresés a Metro Ethernet kapcsolatokban és a hagyományos üzleti szolgáltatásoknál.

Az eszköz ideális FTTB, FTTP és mobil felhordó CBH hálózatok telepítéséhez, ahogy a CWDM Ethernet kapcsolatok fejlődnek és folyamatosan vándorolnak a DWDM Ethernet vonalak felé.
Ez a hangolható OTDR a WDM tartomány C sávjában teljes mértékben lefedi a 100/50GHz-es csatornatávolságon alapuló ITU-T szabvány hullámhosszakat. A hangolható fényforrás továbbá szintén egy nagy dinamika tartományban használható a jobb teljesítmény elérése érdekében, ahol nagy távolság áthidalása szükséges a Metro alkalmazások teljes körű lefedéséhez.

Sőt, a PON optimalizált hangolás teszi kész megoldássá a jövő WDM-PON mérésekre. Ez a megoldás kiegészítése az FTB-7400E-CWxx CWDM OTDR modul palettának a komplett CWDM/DWDM telepítésekhez.
Az FTB-1v2-PRO platformban kap helyet mindkét DWDM és CWDM modul egyaránt a teljes karakterisztika készlet biztosításához. A teljes megoldáshoz lehetőség van Ethernet mérőmodul kombinálásához annak érdekében, hogy a szolgáltatás teljesítményt minősíteni tudjuk 10 Mbps-tól 100Gbps-ig.

Adatlap (PDF, angol, 1,2 MB)



Kulcs alkalmazások
  • Egyoldalas mérés telepítéshez és hibahely keresési megoldásokhoz
  • DWDM Metro Ethernet kapcsolatok
  • Üzleti szolgáltatások telepítése
  • Deep Fiber és node-ok szétosztása
  • CBH antenna elérés
Legfontosabb képességei összefoglalva
  • C sávban (1528.77-1563.86 nm) működő ITU által javasolt hullámhosszak csatorna kiválasztása DWDM-en keresztüli mérésekhez (17-61 ITU csatornák: 191,7 THz – 196,1 THz között),
  • Mux/Demux szűrőkön történő mérés,
  • Üzem közbeni mérések aktív hálózatokon,
  • 40 dB-es dinamika tartomány,
  • Nagy felbontás és rövid holt zónák (0,7 m esemény és 3,5 m csillapítás holtzóna),

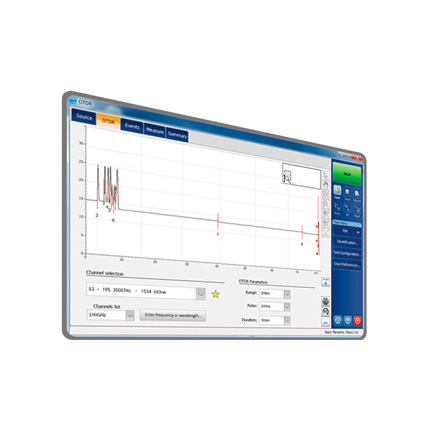

  • Kedvenc vagy importált csatorna lista kiválasztása,
  • Kombinált CWDM és DWDM OTDR modulok támogatása az FTB-1v2-PRO-DC platformokban.
Részletes specifikációk
TECHNIKAI SPECIFIKÁCIÓ
Hullámhossz (nm) / ITU csatorna range C-Band hangolható 1528.77-1563.86 nm
ITU Channels 17-61 (191.7 THz – 196.1 THz)
Csatorna távolság 50 GHz increments from nominal ITU
100 GHz grid
Dinamika tartomány 20 µs esetén (dB) a 40
Esemény holtzóna (m) b 0.7
Csillapítás holtzóna (m) b 3.5
Távolság tartomány (km) 0.1 … 400
I,pulzus szélesség (ns) 5 … 20 000
Mintavételezési pontok 256 000-ig
Mintavételi felbontás (m) 0.04 … 10
Távolság pontosság (m) c +/- (0.75 + 0.0025 % x távolság + felbontás)

Megjegyzések
a. Tipikus dinamika tartomány 3 perces átlagolással SNR=1 mellett.
b. Egy modusú modulok tipikus holtzónája reflexió esetén ≥ 45 dB-en, 5 ns-os imzulus szélesség felhasználás során.
c. Nem tartlmazza a szálindex miatti bizonytalanságot.

ÁLTALÁNOS SPECIFIKÁCIÓ
Méret (Ma x Sz x Mé) 158 mm x 24 mm x 174 mm
Súly 0.4 kg
Hőmérséklet tart.
Üzemszerű 0 °C … +50 °C
Tárolási -40 °C … +70 °C
Relatív páratartalom 0% … 85% közötti, nem lecsapódó
