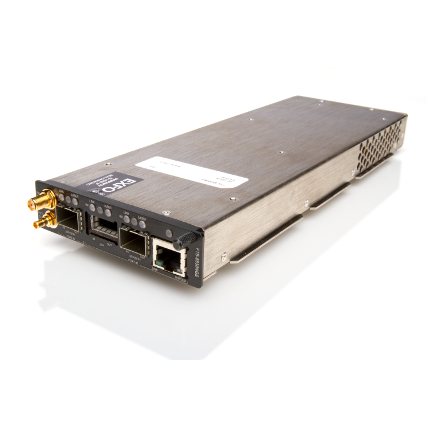

EXFO FTB-8830NGE Power Blazer – Multiservice teszt modul

Kompakt, hordozható teszt rendszer 10G SONET, SDH, OTN, Ethernet forgalmak tesztelésére
A különböző típusú adatkommunikációs technológival működő hálózatok konvergenciája speciális mérőműszereket igényelnek, melyek képesek SONET/SDH, OTN, Fiber Channel, csomag alapú Ethernet szolgáltatások mérésére, az egyszerűség, hatékonyság és hordozhatóság feláldozása nélkül. Az új EXFO FTB-8830NGE modul a méréseket 10G adatsebességig, tetszőleges interfészen keresztül tudja megvalósítani. FTB 2 Pro keretrendszerrel használva a piac leghatékonyabb és legkorszerűbb műszereként segít a felsorolt technológiák tesztelésében.

Prospektus (PDF, angol, 4,35 MB)




Legfontosabb képességei összefoglalva
  • 10M és 10G sebességű multiservice forgalmak tesztelése: OTN, SONET/SDH, Ethernet technológiák
  • 10G Ethernet tesztelés akár két porton
  • OTN mérések (ITU-T G.709 szabvány szerint), FEC (Forward Error Correction) figyelembe vételével
  • 1x, 2x, 4x, 8x, 10x, 16x Fibre Channel vizsgálatok
  • PTP/SyncE tesztek szolgáltatás bekapcsolásakor és üzemeltetésekor
  • Egyszerű tesztelés, átlátható GUI
  • Vonali oldali IP tesztelés. RFC 2544 és Y.1564 Ethernet forgalmak tesztelése, részletes statisztikai eredmények, csomagvizsgálat, forgalomszűrés, ping és Multistream forgalmak generálása és vizsgálata
  • OTN, SONET/SDH, Ethernet bithiba arány tesztelés (BERT) valamint jól áttekinthető valós idejű minősítés (jó/nem jó állapot), jól áttekinthető GUI: könnyen értelmezhető eredmények és értesítések
  • FTB Ecosystem és EXFO Connect kompatibilis: software upgrade manager és automatizált felhő alapú adat és eszköz management
  • Egyéb optikai eszközökkel felszerelt, valamint akkumulátor élettartam optimalizáció manager segít az akkumulátor élettartamának növelésében, továbbá távoli elérésű, GPS-el bővíthető
Széleskörű és átlátható mérések
Az új generációs hálózatokon egyre komplexebb technológiákat alkalmaznak az elérhető legnagyobb sávszélesség és szolgáltatási minőség elérése érdekében. Az FTB-8830NGE modult arra tervezték, hogy a jelenleg használatban levő legelterjettebb adatkommunkációs technológiákat analizálni lehessen segítségével. Az könnyen átlátható grafikus interfész segítségével a mérések – még a kezdő felhasználóknak is – egyszerűen konfigurálhatóak, a mérési eredmények pedig könnyedén áttekinthetőek. A modult egy optikai link karakterizálására alkalmas másik modullal kombinálva az optikai és multiservice mérések egyidejűleg futtathatóak, mellyel további időt spórolhatunk.
iSAM : Szolgáltatás aktiválás még egyszerűbben

iSAM: Egyszerűsített Ethernet szolgáltatás aktiválás
iSAM az EXFO legújabb, Ethernet adatátvitelt vizsgáló fejlesztése, melynek segítségével tovább egyszerűsödik a tesztek konfigurálása. Az ITU-T Y.1564 szabványon alapuló mérést egyetlen oldalon előkészíthetjük.

Ethernet tesztelés gyorsabban, hatékonyabban
iSAM fejlesztőmérnökeinek legfontosabb célkitűzése a tesztelési metódus leegyszerűsítése és egyben felgyorsítása volt. Eredményként a lehető legegyszerűbb Y.1564 szabványon alapuló tesztelési eljárást fejlesztették ki, így a felhasználók az előképzettségi szinttől függetlenül könnyedén előkészíthetik és elvégezhetik a adott szolgáltatás performancia vizsgálatát. A többi Ethernet tesztelési eljárással ellentétben, a lecsökkentett számú konfiguráció lépés hatására már első próbálkozása is biztosan a megfelelő beállításokkal végezzük a mérést, így szükségtelen annak ismétlése.

Emellett az iSAM tartalmazza már a legújabb MEF (Metro Ethernet Forum) profilokat. Az előre definiált MEF 23.1 profilok segítségével az Ethernet szolgáltatások megismételhető, konzisztens módon egyszerűen és gyorsan minősíthetőek.

iSAM segítséget nyújt felhasználóinak számára, hogy a megszokott hagyaték tesztelési eljárásokat félretéve egyszerűen tudjanak áttérni  a manapság használatos, illetve jövőbe mutató metódusok irányába. iSAM mérési eljárást az EXFO rugalmas license-elésével kombinálva a performancia tesztelés hatékonysága maximalizálható.

Részletes specifikációk
ETHERNET TEST FEATURES
EtherSAM (ITU-T Y.1564) Performs service configuration and service performance tests as per ITU-T Y.1564 including EBS, CBS and EMIX; use remote loopback or Dual Test Set mode for bidirectional results including VLAN preservation for monitoring and analysis of VLAN priority CoS and ID
iSAM Simplified ITU-T Y.1564 test that performs service configuration and service performance tests using Remote Loopback or Dual Test Set mode for bidirectional results;
an additional, completely automated RFC 6349 test can be run in conjunction with the EtherSAM (Y.1564) tests, or on its own to perform layer-4 TCP testing, with the inclusion of discovering the maximum transmission unit (MTU) and round-trip time (RTT), as well as the actual and ideal TCP throughput of the circuit under test
RFC 2544 Throughput, back-to-back, frame loss and latency measurements according to RFC 2544; frame size: RFC-defined sizes, user-configurable between one to seven sizes
RFC 6349 RFC 6349 Performs TCP testing with single or multiple TCP connections from 10BASE-T up to 10G; discovers the MTU, RTT, actual and ideal TCP throughput
Dual Test Set Complementing RFC 2544, RFC 6349 and EtherSAM (ITU-T Y.1564) for bidirectional measurements, including one-way latency
Intelligent autodiscovery Offers intelligent autodiscovery of other EXFO modules, allowing single user to perform end-to-end testing
10 GigE dual-port test 10 GigE dual-port testing with EtherBERT, EtherSAM (ITU-T Y.1564), iSAM, RFC 2544, and traffic generation and monitoring when using 100BASE-X, GigE and 10 GigE
Traffic generation and monitoring Traffic generation and shaping of up to 16 streams of Ethernet and IP traffic, including the simultaneous monitoring of throughput, frame loss, packet jitter, latency and out-of-sequence frames, including MAC flooding for source and destination MAC addresses
Through mode Sectionalizes traffic between a service provider’s network and customer premises equipment
BER testing Up to layer 4 supported with or without VLAN Q-in-Q
Patterns (BERT) PRBS 2E9-1, PRBS 2E11-1, PRBS 2E15-1, PRBS 2E20-1, PRBS 2E23-1, PRBS 2E31-1 and one user pattern. Capability to invert patterns
Frame size Fixed (from 64 to 16 000 bytes), Random and Sweep (from 64 to 16 000 bytes)
Framing IEEE 802.3 SNAP and Ethernet II frame format testing
10 GigE LAN patterns Seed A, seed B, PRBS 32 unscrambled
Error measurement (BERT) Bit error, bit mismatch 0, bit mismatch 1
Traffic Scan Discover multiple levels of VLAN channels (C-/S-/E-VLAN) including their ID and priority, as well as the total VLAN tagged frame count and associated bandwidth
VLAN stacking Generates up to three levels of VLANs (including IEEE 802.1ad and Q-in-Q tagged VLAN)
VLAN preservation Validate that CE-VLAN Tags Classes of Service (CoS) and ID are passed transparently
MPLS Generates and analyzes streams with up to two layers of MPLS labels
Service disruption time (SDT) Service disruption time measurements based on No Traffic mode, with statistics including longest disruption time, shortest, last, average, count, total, and pass/fail thresholds
IPv6 testing Performs the following tests up to 10G over IPv6, EtherSAM, RFC 2544, BERT, traffic generation and monitoring, through mode, intelligent auto discovery, ping and trace route
10 GigE WAN testing Includes WAN interface sublayer, J0/J1 trace and C2 label generation and monitoring
10 GigE WAN alarm monitoring Includes SEF, LOF, AIS-L, RDI-L, AIS-P, RDI-P, LCD-P, LOP-P, PLM-P, UNEQ-P, ERDI-P, WIS link down, B1, B2, B3, REI-L, REI-P
TCP throughput True wire-speed, stateful TCP throughput test based on RFC 6349 for undisputable SLA enforcement of Ethernet services
Error measurement Jabber/giant, runt, undersize, oversize, FCS, symbol, alignment, collision, late collision, excessive collision, IP checksum, UDP checksum, TCP checksum and 10G block error
Alarm detection LOS, link down, pattern loss, frequency, LOC, 10G local/remote fault
Flow control statistics Injects or monitors pause frames, including frame counts of pause, abort frames and total, last, maximum and minimum pause time
1588 PTP Validates 1588 PTP packet network synchronization services, emulates PTP clients, generates and analyzes messages between master/clients, clock quality level and IPDV
SyncE Validates SyncE frequency, ESMC messages and clock quality levels
Carrier Ethernet OAM Fault-management and performance-monitoring Ethernet and MPLS-TP OAM protocols, including ITU-T Y.1731, IEEE 802.1ag, MEF, Link OAM (802.3ah) and ITU-T G.8113.1 OAMs; addresses metro Ethernet networks; supports continuity check, loopback, link trace, test, frame delay, frame loss and synthetic loss functions, as well as AIS, CSF, RDI, and LCK alarm generation and monitoring
Traffic filtering Incoming traffic analysis and statistics according to a set of up to 10 configurable filters; filters can be configured for MAC source/destination address, VLAN ID, VLAN priority, IP source/destination address, ToS field, DSCP field, TCP source/destination port and UDP source/destination port; VLAN filtering can be applied to any of the stacked VLAN layers
Advanced filtering Ability to enhance the filters with up to four fields each, which can be combined with AND/OR/NOT operations; a mask is also provided for each field value to allow for wild cards; complete statistics are gathered for each defined filter
Data capture Full-line-rate data capture and decoding at up to 10G; configuration of detailed capture filters and triggers, as well as capture slicing parameters
IP tools Performs ping and traceroute functions
Smart Loopback Returns Ethernet traffic to the local unit by swapping packet overhead up to layer 4
Cable testing Category 5 cable (or better), 100 UTP/STP cable, ≤120 meters
FTTA
CPRI layer-2 protocol testing Supports BTS and RRH emulation modes by supporting start-up sequence states, autodetection of protocols, negotiated parameters for control and maintenance, Ethernet and HDLC channels, hyperframe and codeword counts, injection, and monitoring of layer-1 alarms and frequency
CPRI SDT Measurements in milliseconds (ms) for the longest, shortest, last, average, total and count of disruptions
CPRI RTD Determine the CPRI protocol round-trip delay measurement
MECHANICAL AND ENVIRONMENTAL SPECIFICATIONS
Size (H x W x D) 96 mm x 25 mm x 280 mm
Weight 0.55 kg
Temperature operating: 0 °C to 40 °C
storage: –40 °C to 60 °C



Rendelési információk
FTB-8830NGE 10M-to-10G Multi-Service Power Blazer Module
Tartozék:
Használati utasítás (DVD)
FTB-8830NGE-16X 10M-to-10G Multi-Service Power Blazer Module with HW option for FC 16X
Tartozék:
Használati utasítás (DVD)

Az egyes technológiákhoz tartozó szoftver opciókkal kapcsolatban keressék illetékes munkatársunkat.
