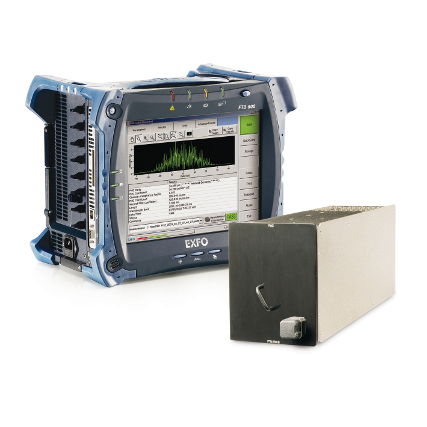

EXFO FTB-5500B PMD analizátor és FTB-5800 CD analizátor modulok

Gyors és megbízható CD/PMD minősítés egy meglévő optikai hálózat bővítéséhez

Az EXFO robusztus FTB-5500B jellemzője egy piacvezető PMD mérési idő kevesebb, mint 5 másodperc alatt bármely PMD érték esetén. Ezzel a megoldással növelni lehet a mérési hatékonyságot, csökkenteni a mérési költséget, több optikai szálat tesztelni és mindezt még gyorsabban végezni.
Ezzel szemben az EXFO FTB-5800 CD analizátor nem a sebességével, hanem a hihetetlen precíz, akár 1nm-es vagy még kisebb felbontásával lett piacvezető CD megoldás, amivel nagyon pontosan lehet a hálózatot minősíteni, valamint felkészíteni az optikai szakaszokat a nagy sebességű, akár a 100G vagy a 400G/1T sebességekre.
Így a fenti kombó CD/PMD mérőműszerekkel, valamint a mérési technikához fontos FLS-5800 CD/PMD fényforrás segítségével a gyors és megbízható teljesítmény biztosítása megoldható akár a régi, „megörökölt” optikai szál kapacitásának gyors ellenőrzésére, akár egy meglévő optikai hálózat nagyobb adatsebességre történő bővítésére.

Legfontosabb képességei összefoglalva

Főbb PMD tulajdonságok:

  • Akár 50 dB dinamika tartomány
  • Kevesebb mint 5 másodperces mérés
  • 0 és 115 ps közti PMD tartomány
  • Nincs autokorrelációs csúcs érték, ami növeli a pontosságot
  • Teljes mértékben megfelel a TIA-FOTP-124A szabványnak
  • Szabadalmaztatott kivitel, EDFA-n keresztüli mérés (akár több, mint 120db!!! EDFA)
  • Általános interferometrikus technikára épült mérési módszer (GINTY)

Főbb CD tulajdonságok:

  • Akár mint 42 dB dinamika tartomány
  • akár 0,1 nm hullámhossz felbontás a teljes C és L távközlési tartományban
  • Nincs szükség kommunikációra a forrás és a vevő között
  • Teljes mértékben megfelel a TIA-FOTP-169 szabványnak
  • Szabadalmaztatott kivitel, EDFA-n keresztüli mérés (akár több, mint 120db!!! EDFA)
  • Fázis eltolásos technikára épült mérési módszer a nagy precizitás eléréséhez
  • Általános interferometrikus technikára épült mérési módszer (GINTY)

Közös alkalmazások:

  • Tökéletes megoldás adatátviteli sebesség bővítésénél az új sávszélesség előminősítésére
  • 10G, 40G és 100Gbit/s vagy még magasabb sebességekre történő hálózatminősítés
  • CD és PMD mérés alépítményi és légkábeles optikai szálakon, sőt akár erősítőkkel ellátott szakaszokon is
  • FLS-5800 fényforrás kombinálásával komplett optikai szakasz diszperziós (CD és PMD) karakterisztika
CD és PMD kombinált mérések a precíz link minősítéshez
A Polarizációs Módus Diszperzió (PMD) jelentős veszélyt jelent mind a régi és mind az újonnan telepített optikai hálózatokra. A 10Gbit/s és ennél gyorsabb rendszerek fejlesztésénél ez a PMD aggodalom és tudatosság pedig folyamatosan növekszik.  Az EXFO FTB-5500B PMD analizátor segítséget ad Önnek már előre ezen a területen. Függetlenül attól, hogy a régi optikai szálak kapacitását kell leellenőriznie, vagy egy optikai hálózatot kell üzemeltetni, a moduláris FTB-5500B gyors, megbízható és készen áll a mérésre. Ez a termék 40/100G sebességre is felkészült. A Kromatikus Diszperzió (CD) sokkal inkább a meglévő optikai hálózatok bővítésénél jelent komoly problémát. A CD okozta impulzus kiszélesedése negatív hatással van a teljesítményre úgy, hogy növekszik a bit hiba arány. Az FTB-5800 CD analizátor kiváló teljesítményt nyújt ezen mérésekhez bármilyen terepi és labor környezetben.

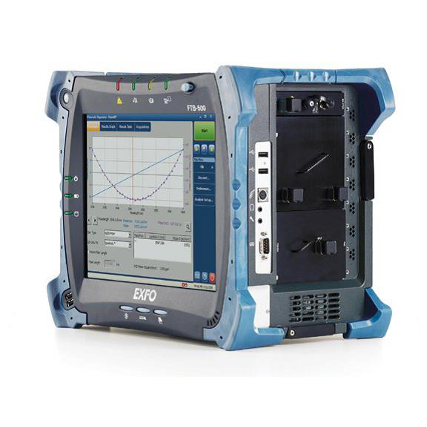

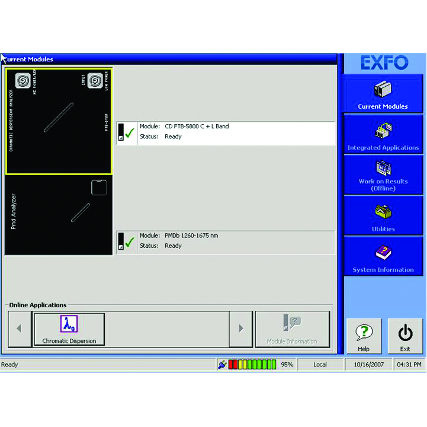

A kombinált FTB-5500B PMD és FTB-5800 CD analizátor megoldások a gerinc hálózatok 40G és 100G sebességek mérése esetén biztosítják a számunkra a nagy teljesítményt és a precíz, pontos eredményt egyaránt a magas minőségű hálózati szolgáltatások elérése érdekében. Mivel ezek a modulok az FTB-500 platformban kapnak helyet, ezért a por-, víz- és ütésálló környezetben ideális megoldás akár a központi, akár a terepi mérésekre is.
Piacvezető és egyedi képességek
Egyedi megközelítés EDFA-n keresztüli CD/PMD mérésre
Az FTB-5500B egyedi technológiája lehetővé teszi mind az autokorreláció és mind a kereszt korreláció megismerésére. Ezek miatt bármely forrás spektrális alakja használható. Az autokorrelációs csúcsot tehát eltávolítjuk, így nagyobb pontosságot és felbontást is kapunk, amivel akár 0ps PMD érték is mérhető. Továbbá két optikai detektor használata miatt, valamint azért, mert a szűrés a vételi oldalon történik meg és nem a forrás oldalon, ezért azonos irányban átvitt jelzést akár EDFA-n keresztül is analizálni lehet a teljes szakasz CD és PMD méréséhez is.

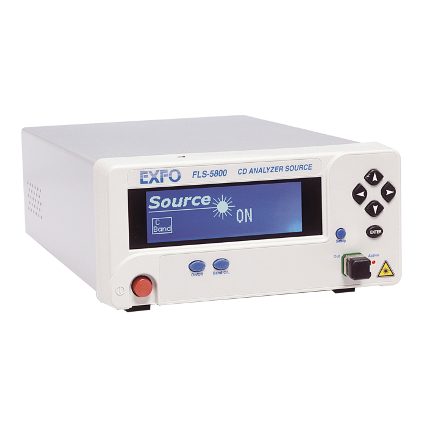

Az FLS-5800A CD/PMD fényforrás a közös méréshez
Az FLS-5800A szélessávú fényforrás egy olyan optikai adó, ami segíthet mind a kromatikus diszperzió (CD) és mind a polarizációs módus diszperzió (PMD) karakterizálásában, ezáltal csökkentve a mérési időt és a beruházási költséget 2 különböző fényforrás beszerzése nélkül, valamint minimalizálni lehet a potenciális emberi hibákat.

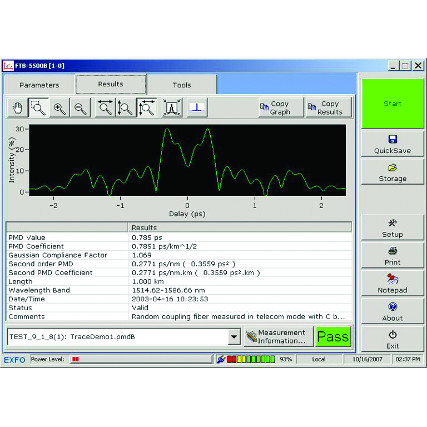

Másodrendű PMD érték
Különösen fontos a többcsatornás DWDM átvitel esetén a másodrendű PMD, ami a mért PMD értékből származik. Az EXFO szoftver biztosítja a másodrendű PMD késleltetés és együttható értékeket a távközlési szálakhoz. Ezek az értékek lehetővé teszik, hogy sokkal pontosabban lehessen karakterizálni az optikai szálat és kábelt, mintha csak az elsőrendű PMD-t mérnénk, és ezáltal jobban ellenőrizhető a nagy sebességű adatátviteli rendszerek minősége.
Gyors adatkövetési- és utókezelési folyamat
Az opcionális FastReporter2 szoftver csomag biztosítja az utókezelési folyamatot, hogy egy testre szabott és tökéletes eszközzel és annak minden funkcionalitásával, amire szükségünk lehet, kezeljük a mérési és riportozási kihívásokat bármilyen alkalmazásról is legyen szó. Off-line analízisre készült a terepen kiértékelt adatokat használva kínál a FastReporter2 egy valóban intuitív grafikus felhasználói felületet, ami nagyban hozzájárul és segít a termelékenység fokozásához.
Részletes specifikációk

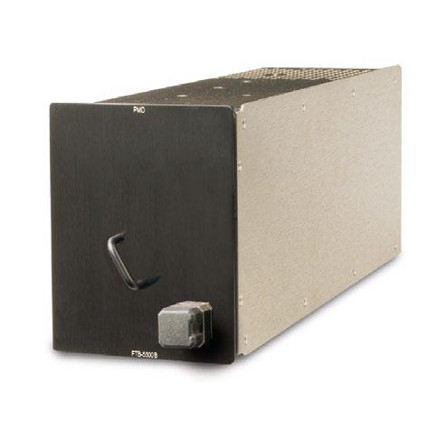

FTB-5500B PMD ANALYZER
SPECIFICATIONS
Wavelength range (nm) 1260 to 1675 (O to U band)
Measurement range (ps) 0 to 115
Sensitivity a (dBm) –45
Measuring time (s) 4.5 (for any PMD value)
Absolute uncertainty (strong mode coupling) b (ps) ± (0.020 + 2 % of PMD)
Allows measurement through EDFA Yes (above 120 EDFAs)
GENERAL SPECIFICATIONS
Temperature operating: 0 °C to 40 °C
storage: –40 °C to 70 °C
Relative humidity 0 % to 93 % noncondensing
Size (H x W x D) (module only) 9.6 cm x 7.6 cm x 26.0 cm
Weight (module only) 1.5 kg

Notes
a. Typical, for C band. May be increased with averaging. With the FLS-5800, the typical dynamic range is 47 dB.
b. For C band, assuming averaging over all states of polarization.

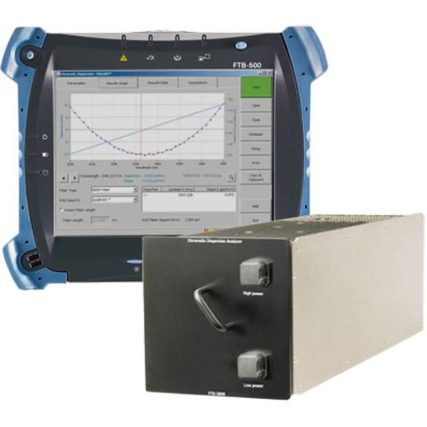

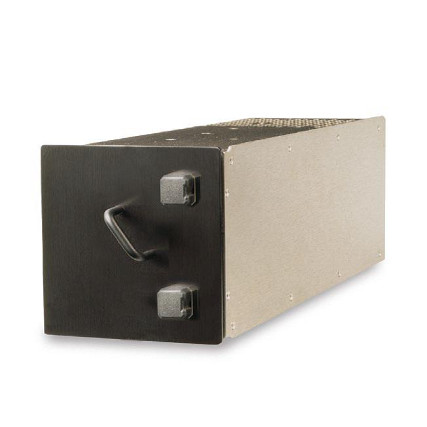

FTB-5800 CD ANALYZER
SPECIFICATIONS a
Wavelength range (nm) 1530 to 1625
1200 to 1700 b
Wavelength step (nm) Minimum: 0.1
Measurement points Maximum: 950, user-definable
Dynamic range c (dB) 42
Wavelength uncertainty d (accuracy) (nm) 0.1
Dispersion uncertainty d (accuracy) (ps/nm)
20 km of G.652 1.6
120 km of G.652 3.1
20 km of G.655 1.9 (guaranteed)
20 km 80 km 120 km
Dispersion repeatability d (ps/nm) 0.04 0.2 1.1
Zero-dispersion wavelength λ0 repeatability d (nm) 0.1 0.14 0.8
Dispersion slope repeatability λ0 d (%) 0.03 0.05 0.25
Minimum fiber length (km) < 1
Maximum fiber length e (km) > 5400
Measurement time per point e (s) Minimum < 1
GENERAL SPECIFICATIONS
Temperature operating: 0 °C to 40 °C
storage: –20 °C to 50 °C
Relative humidity 0 % to 90 % noncondensing
Size (H x W x D) (module only) 9.6 cm x 10 cm x 26.0 cm
Weight (module only) 2 kg

Notes
a. All specifications are typical with four seconds averaging time per point (where applicable), at a temperature of 23 ºC ± 1 ºC, with FC connectors and after warmup time.
b. Displayed range. Values may be extrapolated.
c. Dynamic range is defined as the difference between the strongest signal and the weakest detectable by the receiver. Extra averaging may be required. Uncertainty (accuracy) is not guaranteed at the limits of range.
d. C+L band.
e. Including EDFAs.
f. Additional gain setting time may be required prior to the first point of each band.



Rendelési információk
FTB-5500B EXFO FTB-5500B PMD analizátor modul
PMD analizálás akár 1300 nm és 1650 nm között, 3 modulhelyes kivitel, alkalmazási szoftver CD, felhasználói kézikönyv és kalibrációs igazolás.
FTB-5800 EXFO FTB-5800 CD analizátor modul
CD analizálás a C és L tartományban (1550/1625 nm sáv), 4 modulhelyes kivitel, alkalmazási szoftver CD, felhasználói kézikönyv és kalibrációs igazolás.
FLS-5834A EXFO FLS-5800 CD/PMD analizátor fényforrás
CD és PMD optikai adó a C és L tartományban (1550/1625 nm sáv), asztali kivitel, AC adapter és tápkábel, felhasználói kézikönyv, kalibrációs igazolás és GP-10-033 hord táska.
TK-500-OCT-BTY-CD-PMDB EXFO FTB-500 Univerzális platformban elhelyezett FTB-5500B PMD és FTB-5800 CD analizátor modul készlet FLS-5800 adóval
FTB-500-OCT-BTY Univerzális platform, 8 modulhely (OCT), 3db GP-2090 Lithium-Ion akkumulátor (BTY), GP-2123 AC adapter és tápkábel, alkalmazási szoftver CD és felhasználói kézikönyv.
FTB-5500B PMD analizálás akár 1300 nm és 1650 nm között, 3 modulhelyes kivitel, alkalmazási szoftver CD, felhasználói kézikönyv és kalibrációs igazolás.
FTB-5800 CD analizálás a C és L tartományban (1550/1625 nm sáv), 4 modulhelyes kivitel, alkalmazási szoftver CD, felhasználói kézikönyv és kalibrációs igazolás.
FLS-5834 CD és PMD optikai adó a C és L tartományban (1550/1625 nm sáv), asztali kivitel, AC adapter és tápkábel, felhasználói kézikönyv, kalibrációs igazolás és GP-10-033 hord táska.
Továbbá a komplett kit tartalmaz egy GP-10-075 nagyméretű gurulós hord táskát behúzható fogantyúval, ami mérésnél és utazás során is ideális.
