Fluke Networks FI-3000 / FI2-7300 FiberInspector™ Pro optikai video mikroszkóp

MPO és egyéb optikai csatlakozók felületének automatikus kiértékelése pár másodperc alatt

Az optikai kábeleken a maximális átviteli sebesség és sávszélesség, illetve a minimális veszteségi csillapítás egyik alapfeltétele a tiszta és sérülés mentes optikai csatlakozó. Ezek ellenőrzése egy már összeszerelt MPO optikai rendezőn vagy egy berendezés portján igen nehézkes feladat. Az FI-3000 video mikroszkóp segítségével a rendező vagy eszköz megbontása nélkül ellenőrizhető bármilyen szabványos MPO optikai csatlakozó felülete.

A kiértékelést segíti, hogy a mikroszkóp 2 másodperc alatt automatikusan PASS/FAIL minősítést végez az iparági IEC 61300-3-35 szabvány szerint. Ezzel objektív eredményt kapunk a csatlakozó felületek minőségéről, továbbá a látott kép és jegyzőkönyv könnyen megosztható egy okostelefonról.

Adatlap (PDF, angol, 1MB)

Üzembe helyezési útmutató (PDF, angol, 1MB)

Felhasználói kézikönyv (PDF, angol, 2MB)

Legfontosabb képességei összefoglalva

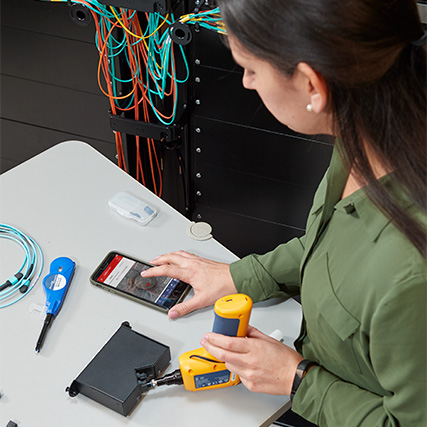

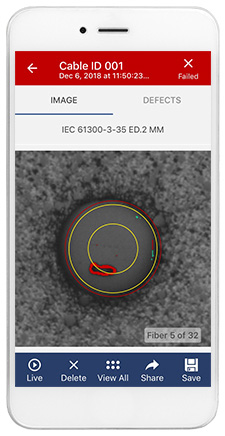

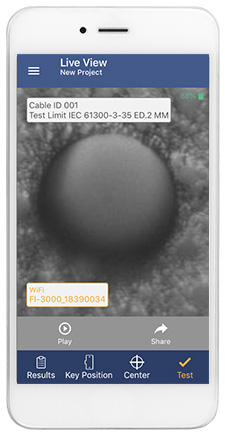

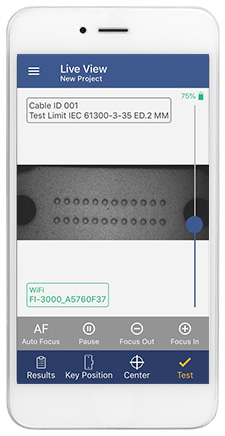

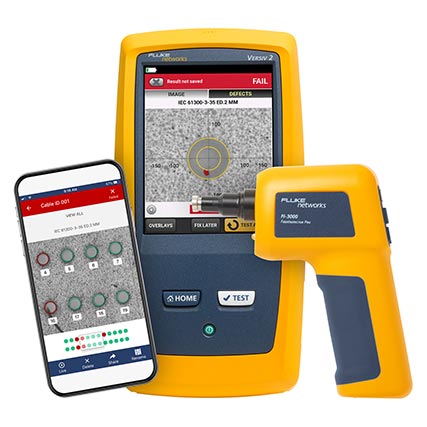

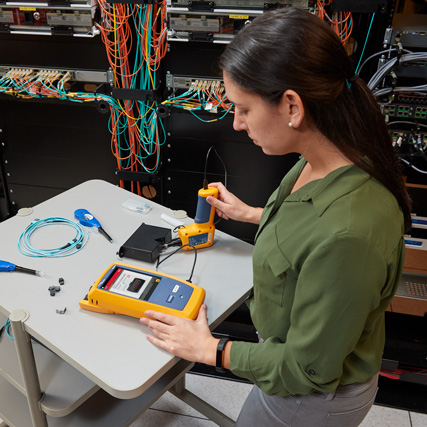

Az FI-3000 autofókusszal rendelkező két kamerájának köszönhetően a teljes MPO csatlakozó felületről élő képet láthatunk az okos telefonon vagy a Versiv kereten. A képeket könnyen elemezhetjük a már jól ismert gesztusokkal (nagyítás, pásztázás). A Teszt gomb megnyomása után pár másodperc alatt megtörténik az IEC 61300-3-35 iparági szabvány szerinti PASS/FAIL kiértékelés. Az eredményeket könnyen megoszthatjuk SMS-ben vagy e-mail-ben az okos telefonunkról, vagy a LinkWare platformot használva hozzárendelhetjük egy meglévő mérés jegyzőkönyvéhez (OTDR, OLTS).

• élőkép a teljes MPO csatlakozóról
• teljes Versiv és LinkWare integráció*
• automatikus PASS/FAIL kiértékelés szálanként kevesebb mint két másodperc alatt
• autofókusz és automatikus középre igazítás
• támogatja az egy és két soros 8, 12 és 16 szálas UPC és APC MPO csatlakozókat és az 1,25 és 2,5 mm-es csatlakozókat is







Automatikus Pass/Fail kiértékelés MPO csatlakozók esetén

Az MPO csatlakozók manuális ellenőrzése sok hibalehetőséget tartogat és egy lassú folyamat. Az FI-3000 autoteszt módja az MPO csatlakozójának összes homlokfelületét megvizsgálja és az IEC 61300-3-35 szerint kiértékeli szálanként kevesebb mint 2 másodperc alatt.



Áttekintés

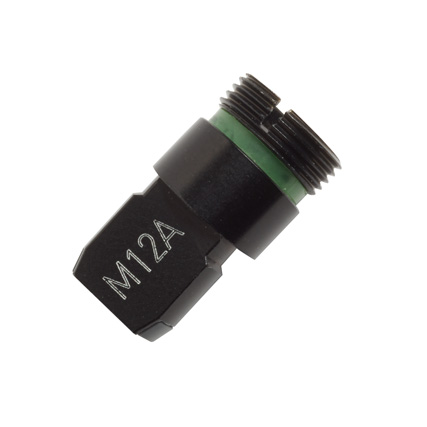

  1. Cserélhető adapterek (1,25 és 2,5 mm-es, egy vagy két soros 8, 12 és 16 csatlakozós UPC vagy APC MPO csatlakozóhoz)
  2. PortBright™ LED
  3. Védő kupak

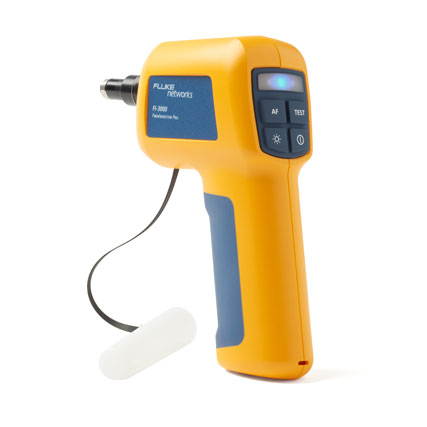

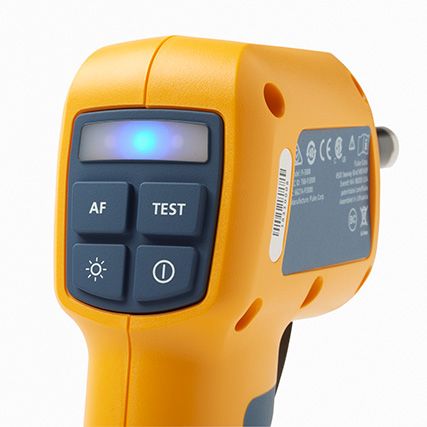

  1. Autofókusz
  2. PortBright LED kapcsoló
  3. LED visszajelző: PASS/FAIL és Wi-Fi státusz
  4. Autoteszt indítása (okos telefon vagy Versiv nélkül)
  5. Automatikus kikapcsolás
  6. Ergonómikus kialakítás
  7. Terepi használatra tervezett burkolat
  8. USB port a töltéshez és a Versiv kerethez
Részletes specifikációk
Temperature range Operating: -10 °C to +45 °C (+14 °F to +113 °F)
Storage: -10 °C to +60 °C (+14 °F to +140 °F)
Humidity range Operating: 0 % to 95 % (32 °F to 95 °F, 0 °C to 35 °C)
RH non-condensing
Storage: 0 % to 95 % (95 °F to 113 °F, 35 °C to 45 °C)
RH non-condensing
Altitude Operating: 4,000 m (3,200 m with AC adapter)
Storage: 12,000 m
Vibration 2 g, 5 Hz to 500 Hz
Shock 1 meter drop test
Safety IEC 61010-1: Pollution Degree 2
EMC IEC 61326-1: Controlled Electromagnetic Environment; IEC 61326-2-1
CISPR 11: Group 2, Class A
USA (FCC): 47 CFR 15 Intentional Radiators: This device complies with part 15 of the FCC Rules.
MPO Endtype Support 1×8 (8 fibers), 1×12 (8, 10, or 12 fibers), 1×16 (16 fibers), 2×12 (16, 20, or 24 fibers), 2×16 (32 fibers)
Test Limits IEC 61300-3-35 ED. 2 MM
IEC 61300-3-35 ED. 2 SM APC
Document Only
Automated Pass/Fail Test Time Less than 2 seconds per fiber
Camera type 5 Megapixel 1/4-inch CMOS sensor
Field of view 610 µm x 460 µm
Resolution 1 µm
Light source LED, >100,000 hr life
Endface illumination Coaxial blue LED
Port illumination White LED
Battery Type Lithium-ion; 10.8 hour life
Power Adapter Input: 100 to 240 VAC ±10%, 50/60Hz
Output: 15 VDC, 2 A maximum
Class II
Wireless
Transmission*
Output power: <100 mW
Frequency ranges: 2.4 GHz (2412 MHz to 2462 MHz)
Dimensions 168 mm x 137 mm x 54 mm
(with no dust cap or adapter tip)
Length with dust cap: 191 mm
Weight 326 g
(with dust cap and no adapter tip)
Rendelési információk

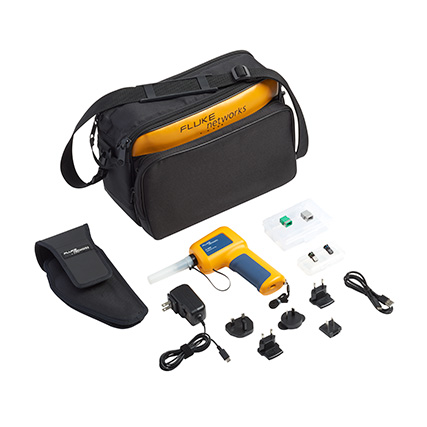

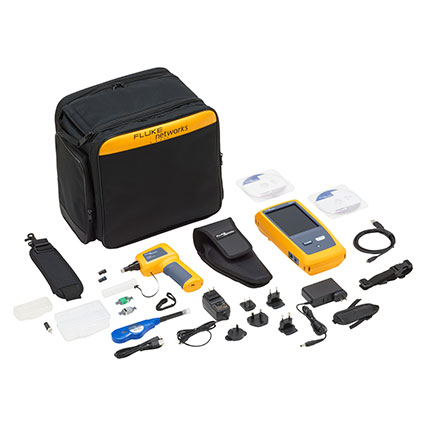

FI-3000 Fluke Networks FiberInspector Pro™ 3000 optikai videó mikroszkóp kit
FI-3000 FiberInspector™ Pro MPO kamera, Adapter készlet (12/24 UPC és 12/24 APC), töltő, öv és hordtáska
FI2-7300 Fluke Networks FiberInspector Pro™ 7300 optikai videó mikroszkóp kit

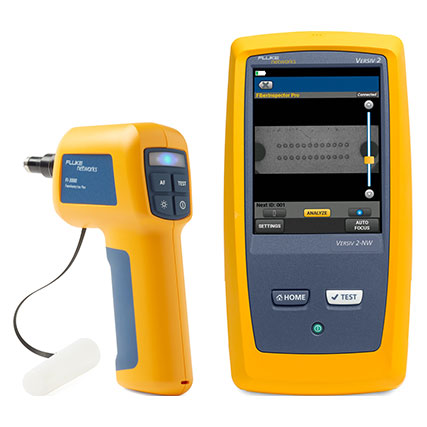

Versiv2 egység, MPO Probe, USB-USB C kábel, FI-3000 FiberInspector™ Pro MPO kamera, Adapter készlet (12/24 UPC és 12/24 APC), töltő, öv és hordtáska,

FI-3000TP-UMPO12F MPO 12 vagy 24 UPC adapter fej
FI-3000TP-UMPO16F MPO 16 vagy 32 UPC adapter fej
FI-3000TP-AMPO12F MPO 12 vagy 24 APC adapter fej

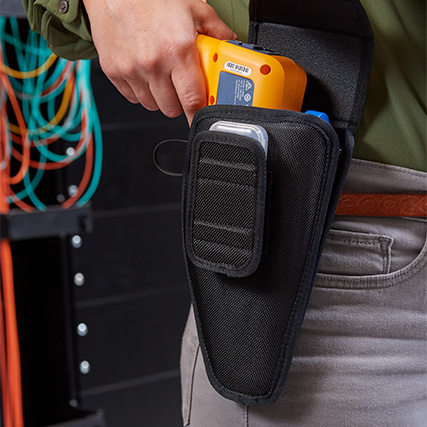

FI-3000-Holster Fluke Networks FiberInspector Pro™ 3000 optikai videó mikroszkóp övtáska
QC-MPO-12/24-1P QuickClean Cleaner tisztítótoll MPO 12/24 csatlakozóhoz
QC-MPO-16/32-1P QuickClean Cleaner tisztítótoll MPO 16/32 csatlakozóhoz
GLD-FI-3000 Fluke Networks FiberInspector Pro™ 3000 optikai video mikroszkóp kit Gold Support 1 év
GLD3-FI-3000 Fluke Networks FiberInspector Pro™ 3000 optikai video mikroszkóp kit Gold Support 3 év
GLD-FI-7300 Fluke Networks FiberInspector Pro™ FI2-7300 optikai video mikroszkóp kit Gold Support 1 év
GLD3-FI-7300 Fluke Networks FiberInspector Pro™ FI2-7300 optikai video mikroszkóp kit Gold Support 3 év
Kapcsolódó anyagok

Prospektusok, adatlapok

Fluke Networks FiberInspector™ Pro 3000 adatlap (PDF, angol, 1MB)

Fluke Networks FiberInspector™ Pro 3000 üzembe helyezési útmutató (PDF, angol, 1MB)

Fluke Networks FiberInspector™ Pro 3000 felhasználói kézikönyv (PDF, angol, 2MB)

Kapcsolódó termékek

Fluke Networks OptiFiber® Pro Enterprise OTDR
Az iparág első optikai LAN hálózatos minősítő és hibaelhárító OTDR analizátor

Fluke Networks Certifiber® PRO Optikai csillapításmérő szett
Rekord sebességű optikai csillapítás- és szálhosszmérés a komplett minősítéshez

Fluke Networks DSX-8000 rézhálózat minősítő analizátor
Magasabb fokozatba kapcsolja a kábel minősítést

Fluke Networks FI-500 FiberInspector™ Micro optikai video mikroszkóp
Optikai csatlakozó felületek szennyeződésének és sérüléseinek ellenőrzésére
