Fluke Networks FI-7000 FiberInspector™ Pro optikai video mikroszkóp
Optikai csatlakozók felületének automatikus PASS/FAIL kiértékelése 2 másodperc alatt
A kiértékelést segíti, hogy a mikroszkóp 2 másodperc alatt automatikusan PASS/FAIL minősítést végez az iparági IEC 61300-3-35 szabvány szerint. Ezzel objektív eredményt kapunk a csatlakozó felületek minőségéről, továbbá a látott kép tárolható is későbbi kiértékelés érdekében.
További ügyfél vélemények
Legfontosabb képességei összefoglalva
 |
? automatikus PASS/FAIL kiértékelés 2 másodperc alatt ? problémás területek grafikus kiemelése (szennyeződések, karcok, stb.) ? nagyméretű érintőképernyő (mozgatás, nagyítás, stb.) ? IEC 61300-3-35 iparági szabványnak megfelelő minősítés ? kép elmentése későbbi jegyzőkönyvezés céljából |
 |
Egyedi fejlesztések, védjegyek
Versiv™
Moduláris platform, ami támogatja a réz és optikai hálózat minősítését, OTDR méréseket.
ProjX?
Feladatkezelő rendszerrel meggyőződhetünk az elvégzendő mérések darabszámáról, eredményéről, javítási listáról, akár 100 párhuzamos projekt aktuális állapotáról.
Taptive?
Kezelőfelület leegyszerűsíti a beállításokat, kizárja a hibázás lehetőségét, gyorsítja a kiértékelést és a hibaelhárítási időt.
LinkWare™
A mérési eredmények kiértékelése és dokumentálása és statisztikák a professzionális menedzsment szoftver segítségével.
Oktató anyagok
Részletes specifikációk
| Inspection Probe specifications | |
| 2M pixels | Blue LED |
| Light source | Blue LED |
| Power source | Versiv mainframe |
| Field of View (FOV) | Horizontal: 425 ?m |
| Vertical: 320 ?m | |
| Minimum detectable particle size | 0.5 ?m |
| Dimensions | Approximately 1175 mm x 35 mm without adapter tip |
| Weight | 200 g |
| Temperature range | Operating: 0 °C to +50 °C |
| Storage: -20°C to +70°C | |
| Certifications | CE |
| General specifications | |
| Weight | Mainframe with module and battery: 1.28 kg |
| Dimensions | Mainframe with module and battery: 6.67 cm x 13.33 cm x 27.94 cm |
| Battery | Lithium ion battery pack, 7.2 volts |
| Battery life | Eleven hour with Inspection probe attached |
| Charge Time | |
| Tester Off | Four hours to charge from 10% to 90% capacity |
| Tester On | Six hours to charge from 10% to 90% capacity with the tester on |
| Environmental specifications | |
| Operating temperature* | -18°C to 45°C |
| Non-operating temperature | -30°C to 60°C |
| Operating altitude | 4000 m |
| 3200 m with ac adapter | |
| Storage altitude | 12000 m |
| EMC | EN 61326-1 |
| * Do not keep battery at temperatures below -20°C or above 50°C for periods longer than one week to maintain battery capacity. | |
Rendelési információk
| FI-7000 INTL |
Fluke Networks FiberInspector Pro? optikai videó mikroszkóp kit |
| Versiv™ központi egység, USB Fiber Inspection Video probe, 4db video adapter fej (LC, FC/SC bulkhead, 1.25 és 2.5mm-es univerzális), AC adapter/töltő, vállszíj, USB interfész kábel, LinkWare szoftver CD, használati útmutató, hordtáska | |

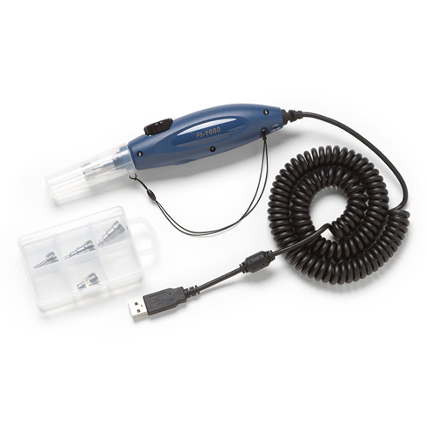

| FI-1000 | Fluke Networks FiberInspector Pro? optikai videó mikroszkóp probe |
| USB Fiber Inspection Video probe a Versiv platformokhoz (CertiFiber Pro, OptiFiber Pro, DSX kábel analizátor és OneTouch AT hálózati asszisztens) | |
| FI-1000-KIT | Fluke Networks FiberInspector Pro? optikai videó mikroszkóp probe kit |
| USB Fiber Inspection Video probe a Versiv platformokhoz (CertiFiber Pro, OptiFiber Pro, DSX kábel analizátor és OneTouch AT hálózati asszisztens), LC, SC/FC bulkhead, 1.25 és 2.5mm-es univerzális video adapter fejek |
| FI1000-E2K-TIP | Fluke Networks FiberInspector Pro E2000 bulkhead adapter |
| FI1000-E2KAPC-TIP | Fluke Networks FiberInspector Pro E2000/APC bulkhead adapter |
| FI1000-SCAPC-TIP | Fluke Networks FiberInspector Pro SC/APC bulkhead adapter |
| FI1000-1.25APC-UTIP | Fluke Networks FiberInspector Pro 1.25 mm-es univerzális APC patch cord adapter |
| FI1000-2.5APC-UTIP | Fluke Networks FiberInspector Pro 2.5 mm-es univerzális APC patch cord adapter |
| FI1000-MPO-UTIP | Fluke Networks FiberInspector Pro léptetőmechanikás MPO/MTP bulkhead és patch cord adapter |
| FI1000-MPOAPC-UTIP | Fluke Networks FiberInspector Pro léptetőmechanikás MPO/MTP APC bulkhead és patch cord adapter |
| FI1000-MPO-RT | Fluke Networks FiberInspector Pro MPO/MTP bulkhead és patch cord adapter léptetőmechanika nélkül |
| FI1000-MPOAPC-RT | Fluke Networks FiberInspector Pro MPO/MTP APC bulkhead és patch cord adapter léptetőmechanika nélkül |

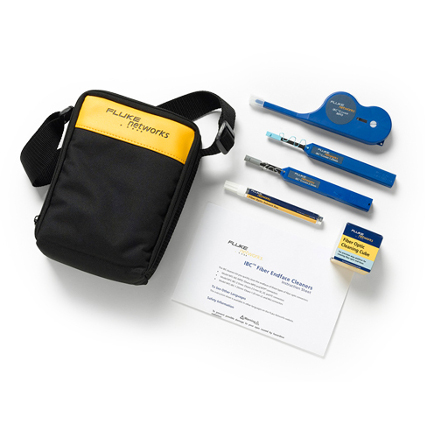

| NFC-KIT-Case |
Fluke Networks Optikai tisztító Kit Tisztító kocka, 10db tisztító kártya, oldószeres tisztító toll, 2,5mm-es és 1,25mm-es toldó tisztító pálca, hordtáska |
