Fluke Networks FI-500 FiberInspector™ Micro optikai video mikroszkóp

Optikai csatlakozó felületek szennyeződésének és sérüléseinek ellenőrzésére

A mono- és multimódosú optikai rendszerek esetében a szennyezett optikai csatlakozó felületek okozzák a legnagyobb gondot. Az új FI-500 FiberInspector™ Micro kis mérete és autofókusz funkciója megoldja ezt a problémát a nehezen hozzáférhető nagy portsűrűségű helyeken.



  • Autofókusz pár másodperc alatt az éles képért
  • Nagy kijelző a mono- és multimódosú csatlakozó felületekhez
  • A legtöbb szabványos interfészhez csatlakoztatható
  • PortBright™, a beépített nagyfényű LED megkönnyíti a munkát



Prospektus (PDF, angol, 1 MB)



„A telepítők és hálózatüzemeltetők között végzett felmérés alapján az optikai végpontok szennyeződése volt a leggyakoribb hiba.”

Cziráky Zoltán

ügyvezető igazgató, EQUICOM Méréstechnikai Kft.

További ügyfél vélemények

Legfontosabb képességei összefoglalva
  • Autofókusz: A hagyományos kézi mérőműszerek manuális fókuszgyűrűvel rendelkeznek, ezáltal a fókusz beállítása két kezet igényel. Ez megnehezíti az eszköz használatát a nagy sűrűségű patch panelek esetén. Az FI-500 autofókusz funkciója mindössze 3-5 másodpercet vesz igénybe és nyomógombbal elérhető a kijelzőn és a video mikroszkópon is.
  • PortBright™ megvilágítás és kompakt méret: Könnyen lehet azonosítani a nagy sűrűségű optikai panelek portjait rossz fényviszonyok esetén is. A PortBright megvilágítást a video mikroszkópon lévő gombbal tudjuk bekapcsolni. Az eszköz mindössze 23 mm széles és 51 mm magas.
Áttekintés
fiberinspectormicro_detail
  1. Felcsavarható adapter a leggyakoribb csatlakozó típusokhoz (SC, LC, 1,25 mm és 2,5 mm univerzális, opcionálisan: FC, ST, és APC típusok)
  2. PortBright LED-ek
  3. PortBright nyomógomb
  4. Pause
  5. Autofókusz
  6. Státusz
  7. Kijelző (320×240 px)
  8. Nagyítás (200 x) 1, 2 és 4 szeres zoom



Részletes specifikációk
General Specifications
Temperature range without the power adapter Operating: 0 °C to +50 °C
Storage: -30 °C to +60 °C
Tenperature range with the power adapter Operating: 0 °C to +40 °C
Storage: -20 °C to +60 °C
Humidity range Operating: 0% to 95% °C (0 °C to +50 °C) H non-condensing
Storage: 0% to 95% (35 °C to 45 °C) RH non-condensing
Altitude Operating: 4,000 meters
Storage: 12,000 meters
Vibration 2 g, 5 Hz to 500 Hz
Shock 1 meter drop test
Safety IEC 61010-1 3rd Edition
IEC 62133
Display
Magnification 1x, 2x, 4x
Frames per second ≥12
Battery type* Rechargeable NiMH, 2 x 1.2V, 2700 mAh
Battery life* 3 hours of continuous probe use
6 hours of typical probe use
Charge time 4 hours minimum
Power adapter Input: 100 to 240 VAC±10%, 50/60 Hz
Output: 6 VDC, 3 A maximum
Class II
Display 3.2 inch TFT LCD, 320 x 240
Software upgrades Upgrades can be installed from a USB drive
Input USB 2.0, Type A
Dimensions 14.0 cm x 8.0 cm x 3.9 cm
Weight 275 g

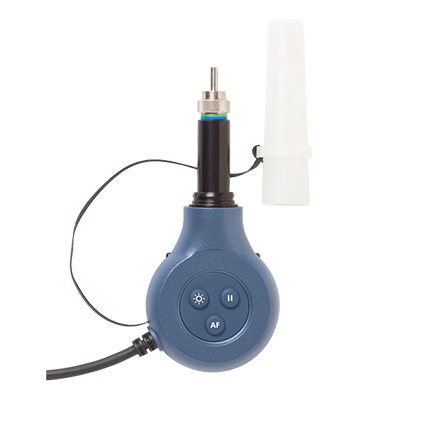

Probe
Magnification 200x. Zoom function has 1x, 2x and 4x settings
Camera type 5 Megapixel 1/4-inch CMOS sensor
Field of view 610 μm x 460 μm
Resolution 1 μm
Light source LED, >100,000 hr life
Endface illumination Coaxial blue LED
Port illumination 2 white LEDs
Power Supplied through the USB interface
Output Video output through USB 2.0 interface
Dimensions 117 mm x 51 mm x 23 mm (length depends on adapter tip)
Weight 125 g (with no adapter tip)



Optikai mikroszkópok összehasonlítása

Fluke Networks FiberViewer™ optikai mikroszkóp

Fluke Networks FiberViewer kézi optikai mikroszkóp

Fluke Networks FI-500 FiberInspector™ Micro optikai video mikroszkóp

FI-500 FiberInspector Micro

 Fluke Networks FI-7000 FiberInspector™ Pro optikai video mikroszkóp

fiberinspectorpro_1

Portok megvilágítása igen
Autofókusz igen
Kompakt szonda méret igen
Optikai port ellenőrzése igen igen
Adapterek a különböző optikai csatlakozó típusokhoz igen igen
Multifiber (MPO) csatlakozók ellenőrzése igen
Kép kimerevítése és nagyítása igen igen
Szabvány szerinti PASS/FAIL kiértékelés igen
Kép mentése és jegyzőkönyvezés igen
Adatátvitel PC-re és/vagy felhő tárhelyre igen



Rendelési információk
FI-500 Fluke Networks FiberInspector Micro optikai video mikroszkóp
FiberInspector Micro, 4 adapter (1,25 mm, 2,50 mm, SC, LC), hordtáska, akkumulátor, töltő

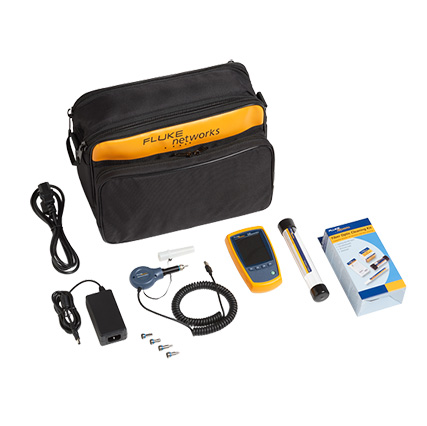

FI-525 Fluke Networks FiberInspector Micro optikai video mikroszkóp Kit
FiberInspector Micro, 4 adapter (1,25 mm, 2,50 mm, SC, LC), hordtáska, akkumulátor, töltő, NFC-KIT-BOX tisztító készlet és 1,25 mm tisztító pálca
FTK1375 Fluke Networks FiberInspector Micro optikai video mikroszkóp és multimódusú csillapításmérő Kit
FiberInspector Micro, 4 adapter (1,25 mm, 2,50 mm, SC, LC), hordtáska, akkumulátor, töltő, SimpliFiber Pro multimódusú csillapításmérő kit, VisiFault, és 2 db FindFiber optikai távolvég azonosító

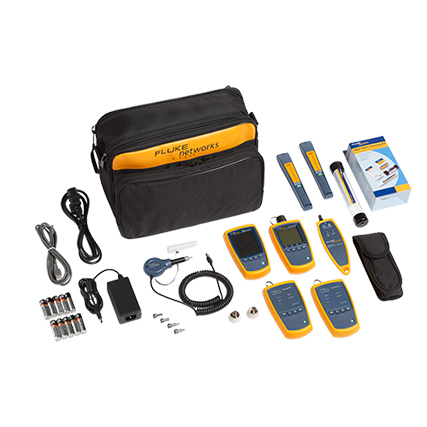

FTK1475 Fluke Networks FiberInspector Micro optikai video mikroszkóp és multi/monomódusú csillapításmérő Kit
FiberInspector Micro, 4 adapter (1,25 mm, 2,50 mm, SC, LC), hordtáska, akkumulátor, töltő, SimpliFiber Pro multi/monomódusú csillapításmérő kit, VisiFault, és 2 db FindFiber optikai távolvég azonosító, NFC-KIT-BOX tisztító készlet és 1,25 mm tisztító pálca
Opciók, kiegészítők
FI-500TP-APC Fluke Networks 4 db-os APC adapter (1,25 mm, 2,50 mm, SC, LC)
NFC-KIT-BOX Fluke Networks tisztító kit
Tisztító kocka, 5 db tisztító kártya, oldószeres tisztító toll, 2,5 mm-es toldó tisztító pálca
FI-500TP-SCF
SC bulkhead fiber connectors
FI-500TP-FCF
FC bulkhead fiber connectors
FI-500TP-STF
ST fiber bulkhead connectors
FI-500TP-LCF
LC bulkhead fiber connectors
FI-500TP-U25F
2.5 mm (SC, FC, ST) fiber patch cords
FI-500TP-U125F
1.25 mm (LC) fiber patch cords
FI-500TP-ASCF
SC APC bulkhead fiber connectors
FI-500TP-ALCF
LC APC bulkhead fiber connectors
FI-500TP-A25F
2.5 mm APC (SC, FC, ST) fiber patch cords
FI-500TP-A125F
1.25 mm APC (LC) fiber patch cords
FI-500TP-AFCF
FC APC bulkhead fiber connectors
FI-500TP-EXTS Extended LC bulkhead connectors 46 mm
