Fluke Networks DSX digitális kábel-analizátor sorozat

Réz- és optikai kábelminősítés magasabb fokozatban

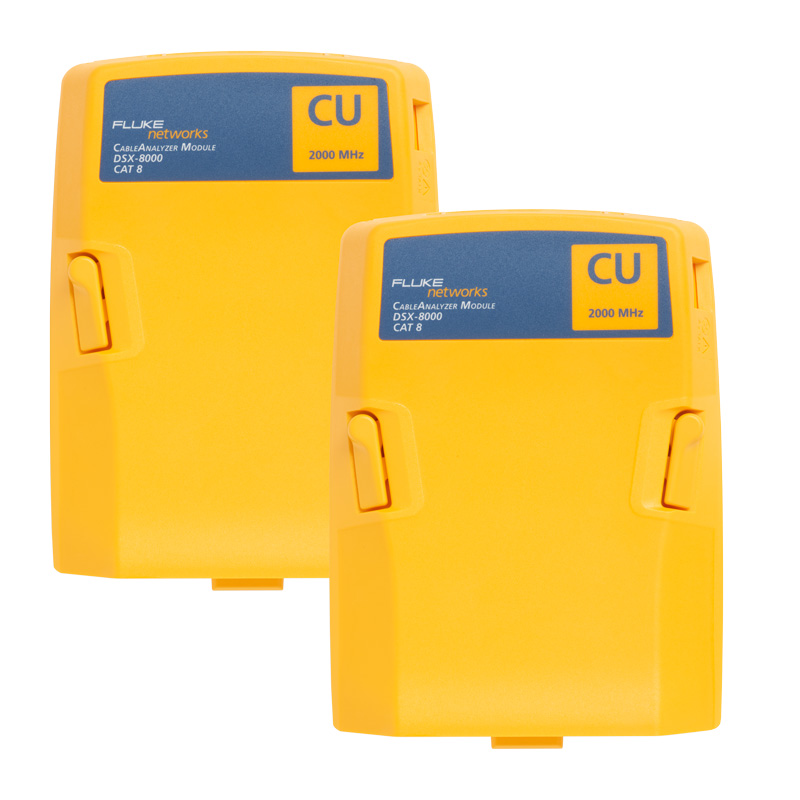

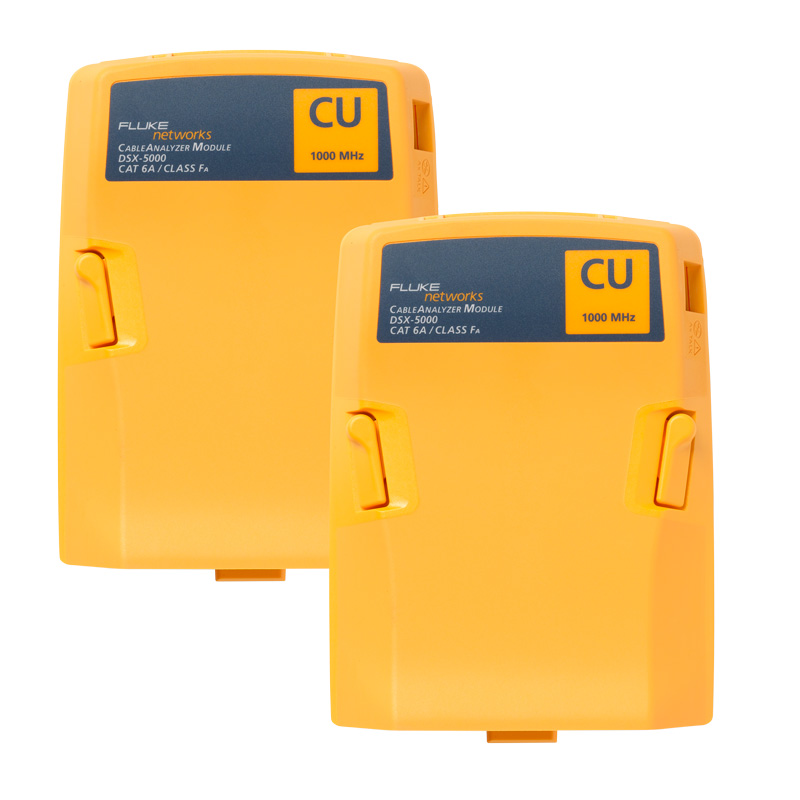

Az új DSX-8000 digitális kábel analizátor lehetőséget biztosít a réz kábelek tesztelésére, hibakeresésre és minősítésére egy érpártól a 40G Ethernet telepítésekig függetlenül attól, hogy Cat5e, Cat6, Cat6A, Cat8 vagy Class FA és I/II szabványos telepítésekről van szó.



  • Versiv™ moduláris platform: optikai hálózat minősítés (Certifiber PRO), OTDR (Optifiber PRO) modulokkal és optikai video mikroszkóppal (FiberInspector Pro) bővíthető
  • Színes, grafikus, gesztus-vezérelt érintőképernyő az egyszerű hibakereséshez
  • A legszigorúbb Level VI/2G mérési pontosság
  • A világ legnagyobb kábelgyártóinak elfogadó nyilatkozataival

DSX-5000 prospektus (PDF, magyar, 2,3 MB)

DSX sorozat adatlap (PDF, angol, 700 kB)

10+1 érv a DSX sorozat mellett

Category 8 kábelezés mérése – kérdések/válaszok

DSX-5000 minta jegyzőkönyv

Tippek és trükkök videók

„Mivel a Fluke DSX analizátor a szakma egyöntetű ajánlását élvezi, így nem volt kérdéses számunkra, hogy amint tehetjük, beruházunk egy ilyen új készülékbe. A DSX egy új minőséget jelent a hálózatmérésben, mindent tud, amire jelenleg szükség van.”

Tóth Tibor

műszaki igazgató, Young B.T.S. Kft.

További esettanulmányok:

PowerCom növelte a technikusok hatékonyságát a LinkWare Live használatával

Redstone üzleti előnyökre tett szert a Versiv család korai bevezetésével

LanTroVision felére csökkentette a kábelminősítési időt és javította a projekt menedzsmentet

Legfontosabb képességei összefoglalva

Teljesítmény

  • 10 másodperces Cat6A és 9 másodperces Ca5e/6 mérési idő
  • Megfelel az ISO/IEC tervezett legszigorúbb Level VI/2G pontossági követelményeinek
  • Események, hibák (áthallás, reflexió, árnyékolás, bekötés) grafikus megjelenítése
  • Elektromosan központosított, szabványos mérőadapterek az egyedülálló Level VI 2000MHz-es pontosság érdekében
  • Az első analizátor, mely támogatja a balance teszteket – Transverse Conversion Loss (TCL) and Equal Level Transverse Conversion Transfer Loss (ELTCTL) – melyek elengedhetetlenek a kábelezés zaj immunitásának meghatározásához
  • 24 ezer mérési eredmény tárolása és kezelése teljes grafikával
  • Kapacitív érintőképernyő a gyors és áttekintő használat érdekében
  • Beépített idegen áthallás mérési képesség

Egyedi fejlesztések, védjegyek

Versiv™
Moduláris platform, ami támogatja a réz és optikai hálózat minősítését, valamint OTDR méréseket és optikai video mikroszkópot.

ProjX™
Feladatkezelő rendszerrel meggyőződhetünk az elvégzendő mérések darabszámáról, eredményéről, javítási listáról, akár 100 párhuzamos projekt aktuális állapotáról.

Taptive™
Kezelőfelület leegyszerűsíti a beállításokat, kizárja a hibázás lehetőségét, gyorsítja a kiértékelést és a hibaelhárítási időt.

LinkWare™
A mérési eredmények kiértékelése és dokumentálása és statisztikák a professzionális menedzsment szoftver segítségével.

Áthallás és reflexiós hibahelyek grafikus megjelenítése
A hagyományos kábel analizátorokkal ellentétben a DSX sorozat nem csak frekvencia menetek megjelenítésére alkalmas, hanem időben – azaz a távolság függvényében – is megjeleníti az áthallás (HDTDX) és reflexiós (HDTDR) hibákat, így egy gombnyomással információt kapunk ezen hibák pontos helyéről, legyen az a kábelszakaszon vagy akár egy csatlakozási pontnál.
Egyedi mérések
Árnyékolás integritásának mérése
A hagyományos kábel analizátorok közvetlen DC mérési metódusa gondot jelent az árnyékolás mérésénél olyan esetekben, amikor a rack szekrények közös földeléssel vannak ellátva. Ráadásul ez a technológia képtelen az árnyékolás hibák helyének meghatározására. A DSX sorozat levédett AC mérési technológiája képes az árnyékolás hibák helyének megállapítására ilyen esetekben is.
Módus konverziós (balancing) mérések
A Fluke Networks DSX sorozat az első terepi kábel analizátor, mely képes a különböző balancing mérési paraméterek mérésére, mint a Transverse Conversion Loss (TCL) és Equal Level Transverse Conversion Transfer Loss (ELTCTL). Ezek a paraméterek elengedhetetlenek annak meghatározásához, hogy az adott link zaj immunitása a különféle elektromágneses interferenciákkal (EMI) szemben megfelelő-e. Továbbá ez biztosítja számunkra azt, hogy az adott link valóban képes-e probléma mentesen a 10GBASE-T átvitelre.
Egyenáramú ellenállás kiegyensúlyozatlanságának mérése
A kábel érpár erei közti egyenáramú ellenállás (DC Resistance) aszimmetriája problémát jelenthet a távtáplálandó eszközökhöz szükséges PoE+ (Power over Ethernet) biztosításában. A DSX sorozat méri a IEC61935-1 & 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2 szabványokban meghatározott DC Resistance kiegyensúlyozatlanságát.





DSX2-8000, DSX2-5000 és DSX-602 összehasonlítása

Fluke Networks DSX2-8000

Fluke Networks DSX-8000 Versiv

Fluke Networks DSX2-5000

Fluke Networks DSX-602 Fluke Networks DSX-600
Maximális mérési szabvány TIA Cat8/ISO Class I/II TIA Cat6A/ISO Class FA TIA Cat6A/ISO Class EA
Maximális mérhető kábel kategória Cat8 Cat7A Cat6A
Pontossági szint Level VI/2G Accuracy (2 GHz) Level V Level IIIe
Maximális mérési frekvencia 2000 MHz 1000 MHz 500 MHz
Cat6A/ClassEA autotest mérési idő 8 sec 10 sec 10 sec
Cat8/Class I/II autotest mérési idő 16 sec – –
Memória kapacitás kb 10000 Cat 8 grafikonokkal és kb. 24000 Cat6A grafikonokkal kb 24000 Cat6A grafikonokkal kb 24000 Cat6A grafikonokkal
Permanent Link adapter tartozék tartozék opcionális
(-PRO verzióban alap tartozék)
PoE ellenállás kiegyenlítetlenség mérése igen igen nem
Módus konverziós mérések (TCL, ELTCTL, stb.) igen igen nem
Fejlett árnyékolás vizsgálat igen igen igen
Érintő képernyő igen igen igen
Magyar nyelvű kezelői felület igen igen igen
Koax adapter opcionális opcionális opcionális
M12 ipari Ethernet adapter opcionális opcionális opcionális
OTDR és OLTS modulok opcionális opcionális nem csatlakoztatható
Optikai video mikroszkóp opcionális opcionális nem csatlakoztatható
Patch Cord adapterek opcionális opcionális nem csatlakoztatható
LinkWare™ Live felhő alapú mérési jegyzőkönyv tárolás  igen igen igen
Adapterek DSX-5000 és DSX-8000 sorozatú analizátorokhoz
DSX2-8000-es modullal kompatibilis adapterek
DSX-PLA804S
Fluke Networks DSX-8000 Cat8 Permanent Link adapter pár
A DSX2-8000 csomag tartalmazza
DSX-CHA804S
Fluke Networks DSX-8000 Cat8 Channel adapter pár
A DSX2-8000 csomag tartalmazza
DSX-8-TERA-KIT
Fluke Networks DSX TERA Class II adapter kit
2 db TERA Class II (2 GHz) Permanent Link adapter és 2 db TERA Class II (2  GHz) Channel adapter DSX-8000 analizátorhoz

DSX-PLA-8-TERA-S
Fluke Networks DSX TERA Class II Permanent Link adapter pár
2 db TERA Class II (2GHz) Permanent Link adapter DSX-8000 analizátorhoz
  DSX-CHA-8-TERA-S
Fluke Networks DSX TERA Class II Channel adapter pár
2 db GG45/ARJ45 (2GHz) Channel adapter DSX-8000 analizátorhoz
  DSX-CHA-8-GG45-S
Fluke Networks DSX GG45/ARJ45 Class II Channel adapter pár
2 db GG45/ARJ45 (2GHz) Channel adapter DSX-8000 analizátorhoz



DSX-5000 és 8000-es modullal kompatibilis adapterek
DSX-PLA004S
Fluke Networks DSX Cat6A/Class EA Permanent Link adapter pár
A DSX2-5000 csomag tartalmazza
DSX-CHA004S
Fluke Networks DSX Cat6A/Class EA Channel adapter pár
A DSX2-5000 és a DSX2-5-IE-K1 Industrial Ethernet csomag tartalmazza
DSX-COAX
Fluke Networks DSX koax adapter pár
2 db koax channel adapter DSX sorozatú analizátorokhoz
DSX-PLA011S
Fluke Networks DSX TERA Cat7A/ClassFA Permanent Link adapter pár
2 db TERA Cat7A/ClassFA Permanent Link adapter DSX-5000 és DSX-8000 analizátorokhoz
DSX-CHA011S
Fluke Networks DSX TERA Cat7A/ClassFA Channel adapter pár
2 db TERA Cat7A/ClassFA Channel adapter DSX-5000 és DSX-8000 analizátorokhoz
DSX-CHA-5-GG45-S
Fluke Networks DSX GG45/ARJ45 Cat7A/ClassFA Channel adapter pár
2 db GG45 Cat7A/ClassFA (1GHz) Channel adapter DSX-5000 és DSX-8000 analizátorokhoz
DSX-CHA021S
Fluke Networks DSX M12-D 4 pos Channel adapter pár
A DSX2-5-IE-K1, Industrial Ethernet csomag tartalmazza
DSX-CHA-M12-X-S
Fluke Networks DSX M12-X 8 pos Channel adapter pár
A DSX2-5-IE-K1, Industrial Ethernet csomag tartalmazza



DSX-5000 és 8000-es modullal kompatibilis Patch Cord teszt adapterek
DSX-PC5ES
Fluke Networks DSX Cat5e patch cord adapter pár
DSX-PC6S
Fluke Networks DSX Cat6 patch cord adapter pár
DSX-PC6AS
Fluke Networks DSX Cat6A patch cord adapter pár





Oktató anyagok
DSX sorozat részletes specifikációk
Cable Types
Shielded and unshielded pair LAN cabling TIA Category 3, 4, 5, 5e, 6, 6A, 8: 100 Ω
ISO/IEC Class C, D, E, EA, F, FA and I/II: 100 Ω and 120 Ω
Standard Link Interface Adapters
Permanent link adapters Plug type: shielded RJ45
Optional Plug type: Tera
Channel Adapters Jack type: shielded RJ45
Optional Jack type: Tera
Test Standards
TIA Category 3, 4, 5, 5e, 6, 6A, 8 per ANSI/TIA-568.2-D
ISO/IEC Class C and D, E, EA, F, FA and I/II certification per ISO/IEC
Maximum frequency DSX-8000: 2000 MHz;
DSX-5000: 1000 MHz
General Specifications
Speed of Autotest DSX-8000: Full 2-way Autotest of Category 5e or 6/Class D or E: 7 seconds. Full 2-way Autotest of Category 6A/Class EA: 8 seconds. Full 2-way Autotest of Category 8: 16 seconds
DSX-5000: Full 2-way Autotest of Category 5e or 6/Class D or E: 9 seconds. Full 2-way Autotest of Category 6A/Class EA: 10 seconds
Supported test parameters (The selected test standard determines the test parameters and the frequency range of the tests) Wire Map, Length, Propagation Delay, Delay Skew, DC Loop Resistance, Pair-to-Pair Resistance Unbalance, Pair Resistance Unbalance, Insertion Loss (Attenuation), Return Loss (RL), Common Mode Return loss (CMRL), Near End Crosstalk (NEXT), Far End Crosstalk (FEXT), Attenuation-to-crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N, Power Sum Alien NEXT (PS ANEXT), Power Sum Alien Attenuation NEXT Ratio Far End (PS AACR-F), Common Mode to Differential Mode NEXT (CDNEXT),Transverse Conversion Loss (TCL), Equal Level Transverse Conversion Transfer Loss (ELTCTL)
Input protection Protected against continuous telco voltages and 100 mA over-current. Occasional ISDN over-voltages will not cause damage

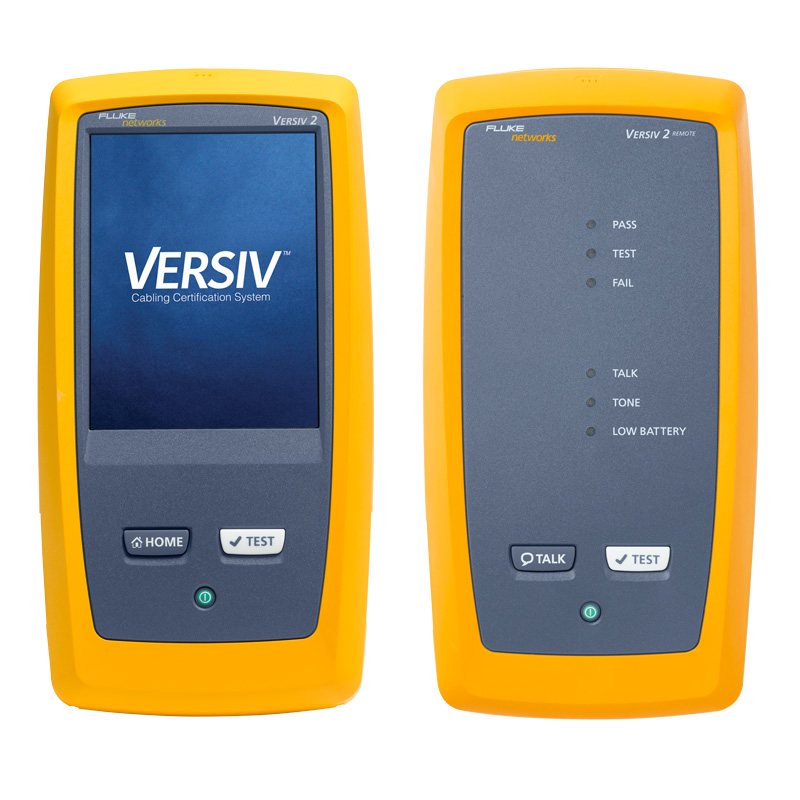

Display 5.7 in LCD display with a projected capacitance touchscreen
Case High impact plastic with shock absorbing overmold

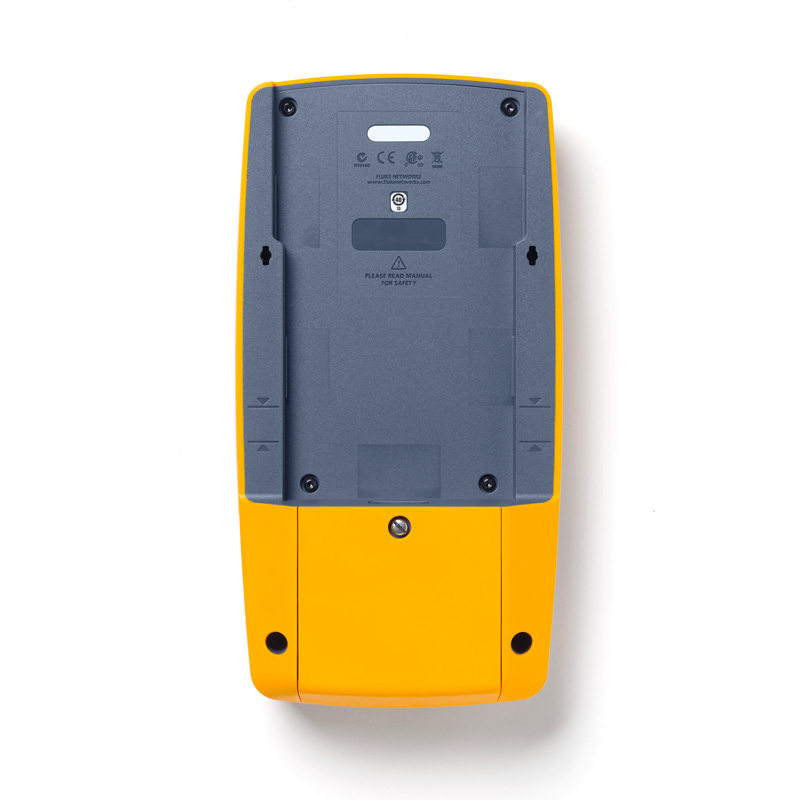

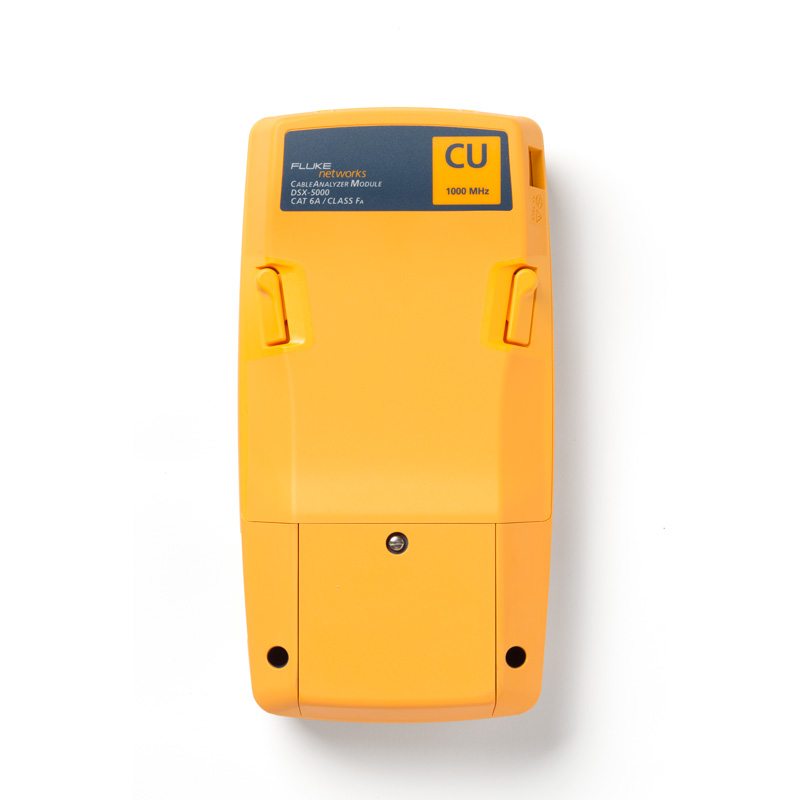

Dimensions Main Versiv unit with DSX module and battery installed: 6.67 cm x 13.33 cm x 27.94 cm
Weight Main Versiv unit with DSX module and battery installed: 1.28 kg
Main unit and remote: Lithium ion battery pack, 7.2 V
Typical battery life: 8 hours
Charge time* Tester off: 4 hours to charge from 10 % capacity to 90 % capacity.
Languages supported English, French, German, Italian, Japanese, Portuguese, Spanish, Chinese, Korean, Russian, Trad Chinese, Czech, Polish, Swedish, Hungarian
Calibration Service center calibration period is 1 year
Integrated Wi-Fi Meets IEEE 802.11 a/b/g/n; dual band (2.4 GHz and 5 GHz)
Environment Specifications
Operating Temperature 0°C to 45°C
Storage Temperature -10° C to +60°C
Operating relative humidity 0 % to 90 %, 0°C to 35°C
0 % to 70 %, 35°C to 45°C
Vibration Random, 2 g, 5 Hz-500 Hz
Shock 1 m drop test with and without module and adapter
Safety CSA 22.2 No. 61010, IEC 61010-1 3rd Edition
Operating altitude 4000 m
3200 m with ac adapter
EMC EN 61326-1
Performance Specifications **
DSX-8000 Category 8 test modes (or lower link categories) ANSI/TIA-1152 Level 2G
Class I/II test modes Proposed standard IEC 61935-1 Ed. 5 Level VI
DSX-5000 Category 6A/Class EA test modes (or lower link categories) Exceed Level IIIe requirements of TIA 1152 and Level IV of IEC 61935-1.
Class FA test modes Exceed Level V requirements as in the draft 4th edition of IEC 61935-1.
Length of Twisted Pair Cabling1
Without Remote or in DSX-5000 Long Communication Mode With Remote
Range 800 m 150 m
Resolution 0.1 m 0.1 m
Accuracy ± (0.3 m + 2 %); 0 m to 150 m
± (0.3 m + 4 %); 150 m to 800 m		 ± (0.3 m + 2 %)
Propagation Delay
Without Remote or in DSX-5000 Long Communication Mode With Remote
Range 4000 ns 750 ns
Resolution 1 ns 1 ns
Accuracy ± (2 ns + 2 %); 0 ns to 750 ns
± (2 ns + 4 %); 750 ns to 4000 ns		 ± (2 ns + 2 %)
Delay Skew
Range 0 ns to 100 ns
Resolution 1 ns
Accuracy ± 10 ns
DC Loop Resistance Test
Range 0 Ω to 540 Ω
Resolution 0.1 Ω
Accuracy ± (1 Ω + 1 %)
Overload recovery time Less than 10 minutes to rated accuracy following an overvoltage. Referencing is required after repeated or prolonged overvoltage.



Rendelési információk
DSX2-8000 INT Fluke Networks DSX-8000 Cat8/Class I Digitális kábel-analizátor
Versiv2 fő és távoli egység, DSX-8000 kábel analizátor modul pár, Cat8/Class I Permanent Link adapter pár, Cat8/Class I Channel adapter pár, 2 db fülhallgató, 2 db csuklópánt, 2 db vállpánt, hord táska, USB kábel, 2 db töltő, 2 db univerzális toldó, 2 db idegen áthallás adapter, kalibrációs igazolás

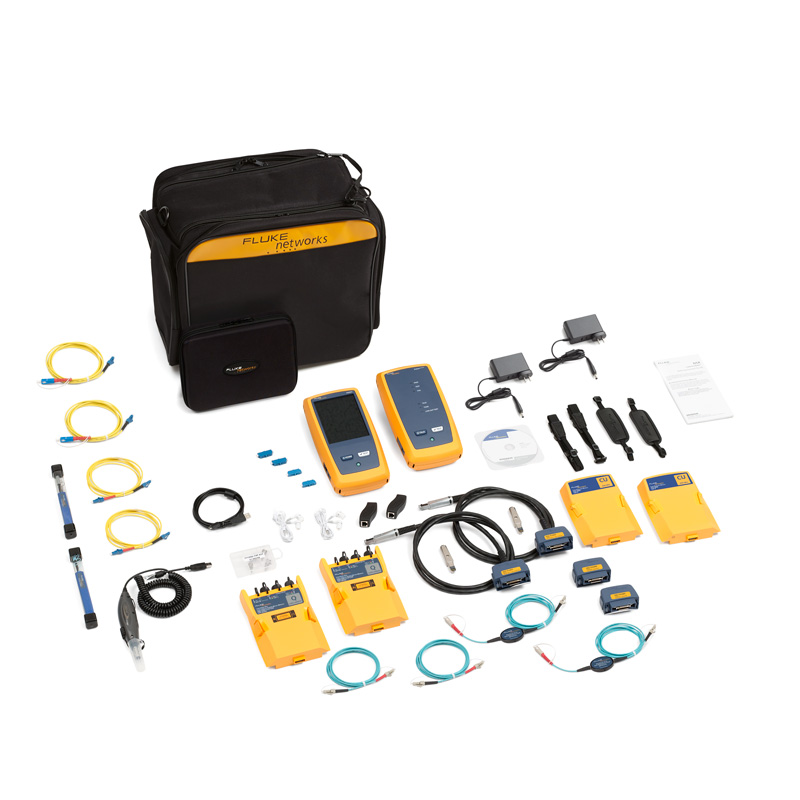

DSX2-8000QI INT Fluke Networks DSX-8000 kábel analizátor kit, Quad optikai csillapításmérő modul pár és optikai video mikroszkóp
Versiv2 fő és távoli egység, DSX-8000 kábel analizátor modul pár, CertiFiber Quad OLTS modul pár, Cat8/Class I Permanent Link adapter pár, Cat8/Class I Channel adapter pár, 2 db fülhallgató, 2 db csuklópánt, 2 db vállpánt, hord táska, USB kábel, 2 db adapter és tápkábel, 2 db univerzális toldó, 2 db idegen áthallás panel, USB video mikroszkóp, 2 db Quick Clean csatlakozó tisztító (1.25/2.50 mm), 2 db LC/LC adapter, SC/LC EF megfelelőségű MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC hord táska, kalibrációs igazolás

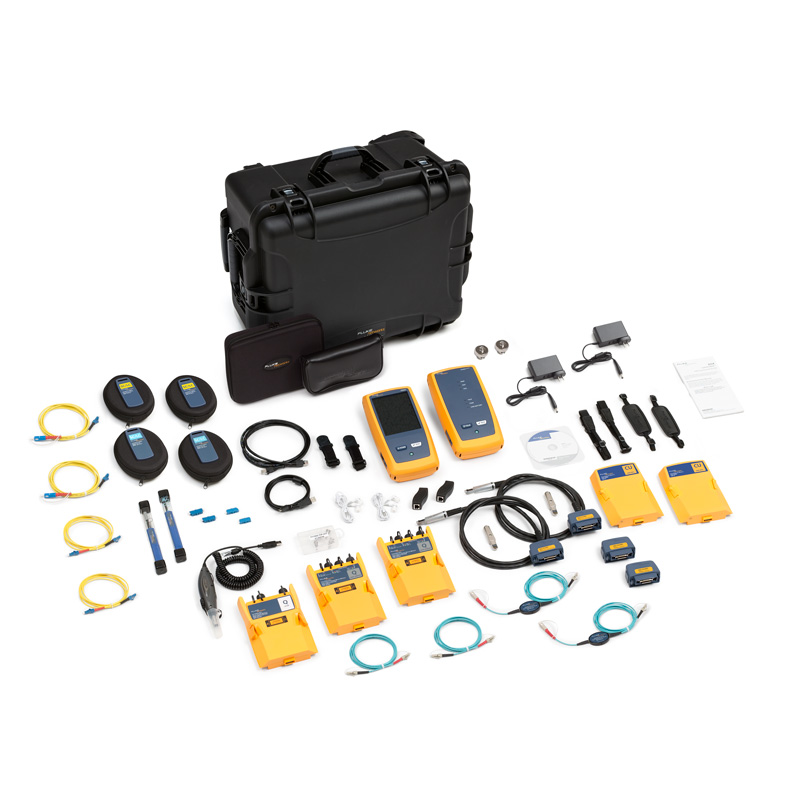

DSX2-8000QOI INT
 Fluke Networks DSX-8000 kábel analizátor kit, Quad optikai csillapításmérő modul pár, Quad OTDR modul és optikai video mikroszkóp
Versiv2 fő és távoli egység, DSX-8000 kábel analizátor modul pár, CertiFiber Quad OLTS modul pár, OptiFiber Quad OTDR modul, Cat8/Class I Permanent Link adapter pár, Cat8/Class 1 Channel adapter pár, 2 db fülhallgató, 2 db csuklópánt, 2 db vállpánt, hord táska, USB kábel, 2 db töltő, 2 db univerzális toldó, 2 db idegen áthallás adapter, 2 db Quick Clean tisztító toll (1,25/2,50 mm), SC/SC kuplung, 2 SC/LC multimódusú 50 µm előtétszál, 2 SC/LC monomódusú 9 µm előtétszál , USB video mikroszkóp, 2 db LC/LC kuplung, SC/LC EF megfelelőségű MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC hord táska, kalibrációs igazolás
DSX2-5000 INT
 Fluke Networks DSX-5000 Cat6A/ClassFA Digitális kábel-analizátor
Versiv2 fő és távoli egység, DSX-5000 kábel analizátor modul pár, Cat6A/ClassEA Permanent Link adapter pár, Cat6A/ClassEA Channel adapter pár, 2 db fülhallgató, 2 db csuklópánt, 2 db vállpánt, USB kábel, felhasználói kézikönyv, 2 db töltő, 2 db idegen áthallás adapter, kalibrációs igazolás, hord táska.
DSX2-5000QI INT Fluke Networks DSX-5000 Cat6A/ClassFA Digitális kábel-analizátor kit, Quad optikai csillapításmérő modul pár és optikai video mikroszkóp
Versiv2 fő és távoli egység, DSX-5000 kábel analizátor modul pár, CertiFiber Quad OLTS modul pár, Cat6A/ClassEA Permanent Link adapter pár, Cat6A/ClassEA Channel adapter pár, 2 db fülhallgató, 2 db csuklópánt, 2 db vállpánt, hord táska, USB kábel, 2 db töltő, 2 db univerzális toldó, 2 db idegen áthallás adapter, USB video mikroszkóp, 2 db Quick Clean csatlakozó tisztító (1,25/2,50 mm), 2 db LC/LC adapter, SC/LC EF megfelelőségű MM TRC Kit 50 µm, SC/LC SM TRC Kit, TRC hord táska, kalibrációs igazolás

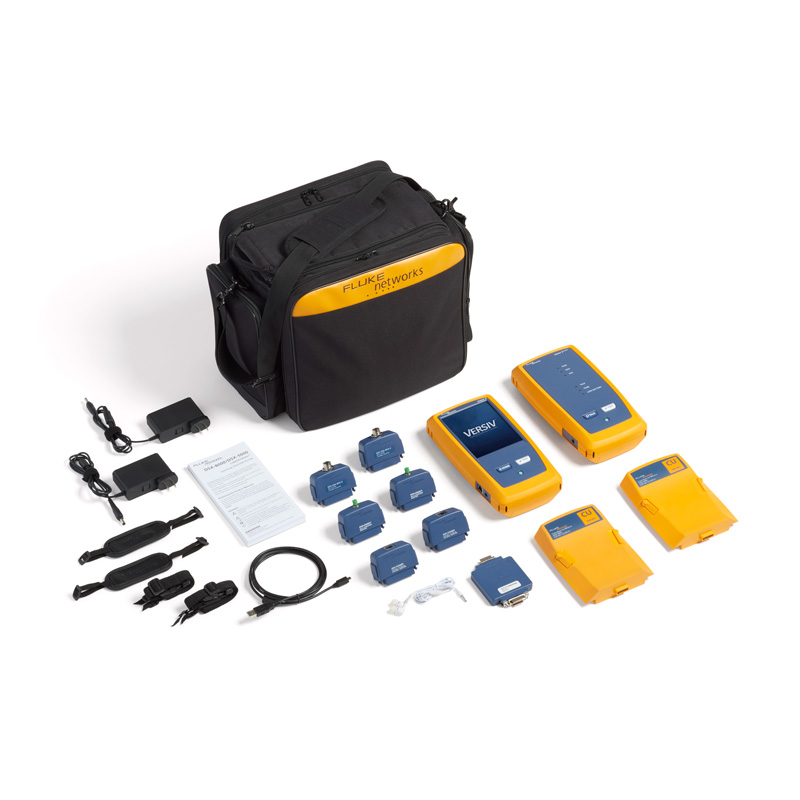

DSX2-5-IE-K1 INT Fluke Networks DSX-5000 Cat6A/ClassFA Digitális kábel analizátor Industrial Ethernet Kit
Versiv fő és távoli egység, DSX-5000 kábel analizátor modul pár, Cat6A/ClassEA Channel adapter pár, M12D 4-pos Channel adapter pár, M12X 8-pos Channel adapter pár, DSX referencia modul, 2 db fülhallgató, 2 db csuklópánt, vállpánt, USB kábel, 2 db AC adapter és tápkábel, 2 db idegen áthallás panel, kalibrációs igazolás, hord táska.
Opciók, kiegészítők
GLD-DSX-8000 Fluke Networks DSX-8000 Gold Support, 1 év
Kibővített garancia az összes tartozékra és kiegészítőre is; kalibrálás vagy átvizsgálás évente egyszer díjmentesen; esetleges meghibásodás esetén a javítás idejére díjmentesen csereeszköz; szoftver és firmware frissítések díjmentesen; technikai támogatás interneten, email-en, telefonon; online oktatási csomag; speciális ajánlatok csak GOLD tagoknak (pl. opció vásárlási lehetőségek, becserélés, stb.)
Bővebb információ
CCTT Minősített kábeltesztelő technikus tanfolyam
A Fluke Networks CCTT tanfolyama részletes tájékoztatást ad a technológiákról, az érvényben lévő kábelezési szabványokról és ezek alkalmazásáról, a strukturált hálózatok átviteli paramétereiről és ezek méréséről, optikai hálózati szabványokról. A résztvevők gyakorlatban is megismerik a leggyakrabban felmerülő hibákat és ezek felderítésének módját.
Bővebb információ
DSX-CHA021S Fluke Networks DSX M12-D 4 pos Channel adapter pár
DSX-CHA-M12-X-S
 Fluke Networks DSX M12-X 8 pos Channel adapter pár
DSX-COAX Fluke Networks DSX koax adapter pár
DSX-PLA804S Fluke Networks DSX-8000 Cat8 Permanent Link adapter pár
DSX-CHA804S Fluke Networks DSX-8000 Cat8 Channel adapter pár
DSX-TERA-KIT Fluke Networks DSX TERA Cat7A/ClassFA adapter kit
DSX-PLA011S Fluke Networks DSX TERA Cat7A/ClassFA Permanent Link adapter pár
DSX-CHA011S Fluke Networks DSX TERA Cat7A/ClassFA Channel adapter pár
DSX-CHA012S Fluke Networks DSX GG45 Cat7A/ClassFA Channel adapter pár
DSX-PC5ES Fluke Networks DSX Cat5e patch cord adapter pár
DSX-PC6S Fluke Networks DSX Cat6 patch cord adapter pár
DSX-PC6AS Fluke Networks DSX Cat6A patch cord adapter pár



Gyártói igazolások

DSX-8000 digitális kábelanalizátor

DSX-5000 digitális kábelanalizátor

DSX analizátorral rendelkező ajánlott partnereink

beks Kft.
Humán Kft.
I-SEC Kft.

postacom Kft.
SIGNALTEL
Telekom-Line Kft.
Kapcsolódó anyagok

Prospektusok, adatlapok
Fluke Networks DSX-5000 adatlap (PDF, magyar, 2,3 MB)

Kapcsolódó termékek
Fluke Networks OptiFiber® Pro Enterprise OTDR
Az iparág első optikai LAN hálózatos minősítő és hibaelhárító OTDR analizátor

Fluke Networks CertiFiber® PRO Optikai csillapításmérő szett
Rekord sebességű optikai csillapítás- és szálhosszmérés a komplett minősítéshez

Fluke Networks FI-500 FiberInspector™ Micro optikai video mikroszkóp
Optikai csatlakozó felületek szennyeződésének és sérüléseinek ellenőrzésére

Fluke Networks FI-7000 FiberInspector™ Pro optikai video mikroszkóp
Optikai csatlakozók felületének automatikus PASS/FAIL kiértékelése 2 másodperc alatt

Kapcsolódó szakmai cikkek
