Fluke Networks CertiFiber® Pro optikai csillapításmérő szett
A villámgyors mono- és/vagy multimódusú optikai hálózatminősítéshez
A Fluke Networks CertiFiber® Pro optikai csillapításmérő szett rendkívüli módon meggyorsítja az optikai összeköttetések mérését és minősítését. Mindössze 3 másodperc alatt képes két optikai szál két hullámhosszas mérésére. A Taptive™ felhasználói felület leegyszerűsíti a beállításokat, mentesít a véletlen hibáktól, és animált segítséget nyújt a referencia felvétel helyes elvégzéséhez. Mono- és multimódusú, vagy akár négy hullámhosszas kivitelben is létezik, multimódusú interfésze természetesen Encircled Flux kompatibilis.
A Versiv™ család tagjaként tovább bővíthető OTDR mérési képességekkel, így mind a Tier1 (Basic), mind a Tier2 (Extended) optikai mérések egy platformon belül elvégezhetőek. A platform OneTouch™ AT moduljai segítségével vezetékes és vezeték nélküli hálózat analízisre, továbbá end-to-end Ethernet performancia mérésekre is képessé tehető, valamint DSX-5000 modulokkal rézhálózat minősítésre is alkalmas.
„Ezzel a műszerrel nem lehet elhibázni az optikai méréseket. Ráadásul villámgyors.”
Cziráky ZoltánLegfontosabb képességei összefoglalva
- Versiv™ moduláris platform, ami támogatja a réz és optikai hálózat minősítését, OTDR méréseket és a LAN/WLAN analízist
- A ProjX™ feladatkezelő rendszerrel meggyőződhetünk az elvégzendő mérések darabszámáról, eredményéről, javítási listáról, akár 100 párhuzamos projekt aktuális állapotáról
- Taptive™ kezelő felület leegyszerűsíti a beállításokat, kizárja a hibázás lehetőségét, gyorsítja a kiértékelést és a hibaelhárítási időt
- A mérési eredmények kiértékelése és dokumentálása a LinkWare™ professzionális menedzsment szoftver segítségével
- Egyetlen jegyzőkönyvben a Tier1 (Basic), és a Tier2 (Extended) optikai mérések, valamint az optikai linkek csatlakozóinak felületi fotója (kiegészítve az OptiFiber™ Pro OTDR modullal valamint az USB video probe kamerával)
- ANSI/TIA-526-14-B és ISO/IEC 61280-4-1 szabványok által megkövetelt Encircled Flux optikai becsatolási szabványnak megfelelő multimódusú optikai interfészek
- Három másodperces Autotest mérés: optikai csillapítás mérés két szálon, két hullámhosszon, továbbá szálhosszmérés és maximális optikai csillapítás limit kalkuláció.
- Beépített látható fényű hibakereső (VFL) a folytonosság/polaritás ellenőrzéséhez és alapvető hibák feltárásához
- Automatikus PASS/FAIL kiértékelés az iparági szabványoknak, vagy felhasználó által konfigurált limiteknek megfelelően
- Cserélhető optikai teljesítménymérő adapter (ST, LC, FC és SC) a legpontosabb 1-jumperes referencia felvételhez.
Részletes mérési eredmények
 Egyetlen képernyőn jelenik meg a 2db mért optikai szál hossza és beiktatásos csillapítás értéke. A képernyő alján a szál típusa és a beállított szabvány is megjelenik, amely alapján a PASS/FAIL kiértékelést, azaz a szál minősítést a műszer elvégezte. A grafikus kijelző segít a szálak azonosításában. Az adott szál mérési eredményét megérintve megjelennek annak részletei is (mindkét mért hullámhosszon). |
Referencia beállítás
 Egy helyes méréshez elengedhetetlen a helyes referencia felvétel. A műszer a mérési szabványnak megfelelően beállított referencia felvételi metóduson végigvezeti a felhasználót, ezzel az animált kis varázslóval elkerülhető a helytelen mérés. |
Oktató anyagok
Részletes specifikációk
| Power Meter Specifications | |
| Input Connector | Interchangeable connector adapter (LC standard, SC, ST and FC optional) |
| Detector Type | InGaAs |
| Wavelengths | 850 nm, 1300 nm, 1310 nm, 1550 nm |
| Power Measurement Range | 0 dBm to -65 dBm (850 nm) 0 dBm to -70 dBm (all other wavelengths) |
| Power Measurement Uncertainty1,2 | < +/- 5% +/- 32 pW |
| Measurement Linearity3 | < ± 0.1 dB |
| Re-calibration Period | 1 year |
| 1. +/- 100 pW at 850 nm 2. Under the following conditions: Power level 100 μW (-10 dBm), continuous wave (CW) for absolute power at 850 nm and 1310 nm. Divergent beam, NA = 0.20 for 50/125 μm and NA = 0.14 for 9/125 μm. Ambient temperature 23° ± 1°C. SC/UPC connector with ceramic ferrule. After a 5 minute warm-up. Traceable to NIST. 3. -3 dBm to -55 dBm at 850 nm and 1310 nm. Ambient temperature 23° ± 1°C. After a 5 minute warm-up. |
|
| Loss/Length Specifications | ||
| Specification | CertiFiber Pro Multimode Modules | CertiFiber Pro Singlemode Modules |
| Testing Speeds (excludes referencing times) | Smart Remote mode: < 3 seconds (2 wavelengths, one direction, auto wavelength detection) Far End Source mode: ≤ 2 seconds (2 wavelengths, one direction auto wavelength detection) Loopback mode: ≤ 2 seconds (2 wavelengths, one direction auto wavelength detection) |
|
| Input/Output Connectors | Interchangeable connector adapter (LC standard, SC, ST and FC optional) | |
| Launch Condition1,2 | Encircled Flux compliant to TIA-526-14-B, ISO/IEC 14763-3 and IEC 61280-4-1 | |
| Fiber Types Tested | 50/125 µm or 62.5/125 µm | singlemode |
| Source Type and Wavelengths | LED source 850 nm ± 30 nm 1300 nm ± 20 nm | Fabry-Perot laser diode 1310 nm ± 20 nm 1550 nm ± 30 nm |
| Maximum Length Measurement | 12 km | 130 km |
| Length Measurement Accuracy | ± 1.5 m plus ± 1 % of length | ± 1.5 m plus ± 1 % of length |
| Output Power (Nominal) | ≥ -24 dBm with EF-TRC | ≥ -4 dBm |
| Output Power Stability3 | ± 0.05 dB over 8 hours ± 0.03 dB over 15 minutes | ± 0.1 dB over 8 hours ± 0.08 dB over 15 minutes |
| 1. At the output of the EF-TRC 2. Variations between EF measurement equipment may occur but EF compliance can be expected with a 95% confidence factor 3. Relative to power level after 15 minute warm up – at constant temperature |
||
| Loss/Length Specifications (continued) | ||
| Source Wavelengths | 850 nm, 1300 nm, 1310 nm, 1550 nm | |
| Power Measurement Range | 0 dBm to -65 dBm (850 nm) 0 dBm to -70 dBm (all other wavelengths) | |
| Power Measurement Uncertainty1, 2 | < +/- 5% +/- 32 pW | |
| Measurement Linearity3 | < ± 0.1 dB | |
| Re-calibration Period | 1 year | |
| 1. +/- 100 pW at 850 nm 2. Under the following conditions: Power level 100 μW (-10 dBm), continuous wave (CW) for absolute power at 850 nm and 1310 nm. Divergent beam, NA = 0.20 for 50/125 μm and NA = 0.14 for 9/125 μm. Ambient temperature 23° ± 1°C. SC/UPC connector with ceramic ferrule. After a 5 minute warm-up. Traceable to NIST. 3. -3 dBm to -55 dBm at 850 nm and 1310 nm. Ambient temperature 23° ± 1°C. After a 5-minute warm-up. |
||
| Selected Specifications | |
| Visual Fault Locator (VFL) | |
| Title | Requirement |
| Output Power | >-5 dBm <0 dBm SMF-28 singlemode fiber Continuous wave SC/UPC connector |
| Operating Wavelength | 650 nm nominal |
| Output Modes | Continuous wave Pulsed mode (2 Hz to 3 Hz blink frequency) |
| Connector Adapter | 2.5 mm universal |
| Laser Safety | Class II CDRH Over operating temperature range |
| Environmental Specifications | |
| Title | Requirement |
| Operating Temperature | -18° C to 45° C |
| Storage Temperature | -30° C to +60° C |
| Operating Relative Humidity
% RH without condensation |
0 % to 90 %, 0° C to 35° C 0 % to 70 %, 35° C to 45° C |
| Vibration | Random, 2 g, 5 Hz-500 Hz |
| Shock | 1 m drop test with and without module and adapters |
| Safety | CSA C22.2 No. 1010.1: 1992 EN 61010-1 1st Edition + Amendments 1, 2 |
| Pollution Degree | 2 |
| Altitude | Operating: 4000 m; storage: 12000 m |
| EMC | EN 61326–1 |
Rendelési információk
| CFP2-100-M INTL |
Fluke Networks CertiFiber® Pro Multimódusú optikai csillapításmérő szett |

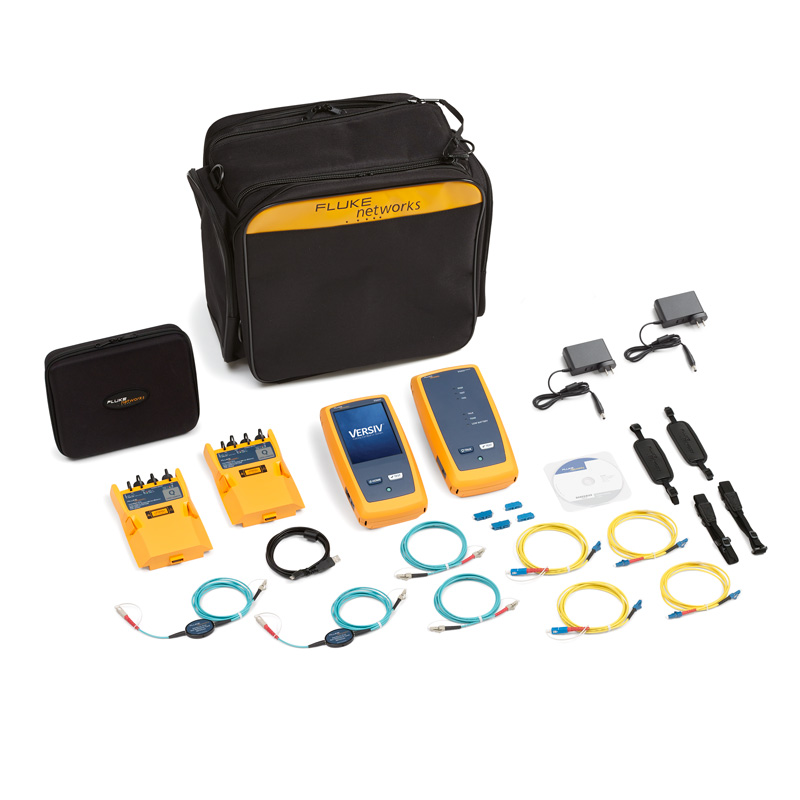

| Versiv™ fő és remote egységek, 2db CertiFiber® Pro multimódusú optikai modul, SC/LC EF-kompatibilis 50um-es MM test reference cord kit, 2db SC/SC adapter, 2db hordszíj, 2db vállszíj, hordtáska, USB kábel, LinkWare™ szoftver, használati útmutató, 2db AC adapter/töltő. | |
| CFP2-100-S INTL |
Fluke Networks CertiFiber® Pro Monomódusú optikai csillapításmérő szett |
| Versiv™ fő és remote egységek, 2db CertiFiber® Pro monomódusú optikai modul, SC/LC SM test reference cord kit, 2db LC/LC adapter, 2db hordszíj, 2db vállszíj, hordtáska, USB kábel, LinkWare™ szoftver, használati útmutató, 2db AC adapter/töltő. | |
| CFP2-100-Q INTL |
Fluke Networks CertiFiber® Pro Mono/Multimódusú optikai csillapításmérő szett |
| Versiv™ fő és remote egységek, 2db CertiFiber® Pro mono/multimódusú optikai modul, SC/LC EF-kompatibilis 50um-es MM test reference cord kit, SC/LC SM test reference cord kit, 2db LC/LC adapter, 2db hordszíj, 2db vállszíj, hordtáska, USB kábel, LinkWare™ szoftver, használati útmutató, 2db AC adapter/töltő. | |
| CFP-MM-ADD | Fluke Networks CertiFiber® Pro Multimódusú optikai csillapításmérő modul pár |
| 2db CertiFiber® Pro multimódusú optikai modul, SC/LC EF-kompatibilis 50um-es MM test reference cord kit, 2db SC/SC adapter, hordtáska, használati útmutató. | |
| CFP-SM-ADD | Fluke Networks CertiFiber® Pro Monomódusú optikai csillapításmérő modul pár |
| 2db CertiFiber® Pro monomódusú optikai modul, SC/LC SM test reference cord kit, 2db LC/LC adapter, hordtáska, használati útmutató. | |
| CFP-Q-ADD | Fluke Networks CertiFiber® Pro Multi/Monomódusú optikai csillapításmérő modul pár |
| 2db CertiFiber® Pro mono/multimódusú optikai modul, SC/LC SM és MM test reference cord kit, 2db LC/LC adapter, hordtáska, használati útmutató | |
| Opciók, kiegészítők | |
| NFA-LC-SINGLE | Fluke Networks LC teljesítménymérő adapter |
| NFA-ST-SINGLE | Fluke Networks ST teljesítménymérő adapter |
| NFA-SC-SINGLE | Fluke Networks SC teljesítménymérő adapter |
| NFA-FC-SINGLE | Fluke Networks FC teljesítménymérő adapter |
| NFC-KIT-Case | Fluke Networks Optikai tisztító Kit |
| Tisztító kocka, 10db tisztító kártya, oldószeres tisztító toll, 2,5mm-es és 1,25mm-es toldó tisztító pálca, hordtáska | |
| NFC-KIT-Case-E | Fluke Networks One-Click optikai tisztító Kit |
| OneClick 1,25mm tisztító, OneClick 2,5mm-es tisztító, OneClick MPO tisztító, tisztító kocka, oldószeres tisztító toll, hordtáska | |
| NFC-KIT-Box | Fluke Networks isztító kit utántöltő |
| Tisztító kocka, 5db tisztító kártya, oldószeres tisztító toll, 2,5mm-es toldó tisztító pálca | |
