NETSCOUT AirMagnet Survey™ WiFi feltérképező szoftver

802.11 a/b/g/n/ac Wi-Fi hálózattervezés és telepítés az optimális teljesítmény és biztonság eléréséhez

Az AirMagnet Survey™ szoftver a vezeték nélküli hálózatok RF spektrum információit gyűjti össze, különös tekintettel a Wi-Fi csatornák forgalmára. A valós idejű méréseket egy részletes teljesítmény adatokat tartalmazó „hő térképen” ábrázolja, megkönnyítve ezzel a hálózat előtelepítési feladatait, kapacitástervezést és a hálózat optimalizálást.

Az AirMagnet Survey™ szoftver elérhető Express és Pro változatokban.

Az AirMagnet Survey Express™ egy leegyszerűsített megoldás, ami alapvető hálózat feltérképezést, jel-zaj és teljesítmény adatok mérését teszi lehetővé a felhasználóknak.

Az AirMagnet Survey Pro™ kiegészíti az Express változat képességeit a 802.11a/b/g/n/ac szabványú hálózatok tervezésével. Többszintes épületek és kültéri Wi-Fi hálózatok feltérképezésére alkalmas, valamint a hálózat tervezés ellenőrzésére beépített funkciók állnak rendelkezésre, mint VoIP átviteli képesség, RF spektrum analízis stb.

Prospektus (PDF, angol, 3.1 MB)


Online előadás: WiFi hálózat tervezése és feltérképezése a gyakorlatban (1:13 ó:p)


AirMagnet Survey Pro minta jegyzőkönyv (PDF, passzív survey, 3MB)

„Az AirMagnet megoldásaival a BlueSafe segíteni tudja ügyfeleit a biztonsági és teljesítmény problémák feltárásában…”

Fabrice Jonvel

igazgató, BlueSafe

Legfontosabb képességei összefoglalva

Az AirMagnet Survey PRO az alábbi területeken nyújt segítséget

  • 802.11a/b/g/n/ac WiFi hálózatok feltérképezése
  • Ideális AP elhelyezés és adási teljesítmény beállítás
  • Lefedettség vizsgálat, aktív és passzív sebességmérés
  • Interferencia vizsgálata, behatárolás
  • Jel-zaj viszony vizsgálat, roaming képesség ellenőrzés
  • VoIP átvitel vizsgálat, RF spektrum analízis
  • Erőforrás tervezés, hálózati szimuláció és optimalizálás
  • Eltérő időben készült mérések különbségének vizuális megjelenítése
  • Biztonságos hálózat kialakítása

Valós idejű teljesítmény vizsgálat

Egyedi megoldás a passzív adatgyűjtéssel szemben az AirMagnet Survey aktív Iperf® szolgáltatása, ami az AP-hez történő kapcsolódás után, a felépített kapcsolat tényleges minőségi paramétereit, valós idejű teljesítménymérést végez. Ez lehetővé teszi egy hálózati felhasználó kapcsolódásának szimulálását, mérhető a kapcsolat sebessége, az újra próbálkozások száma és a csomagvesztés értékek is meghatározhatók.

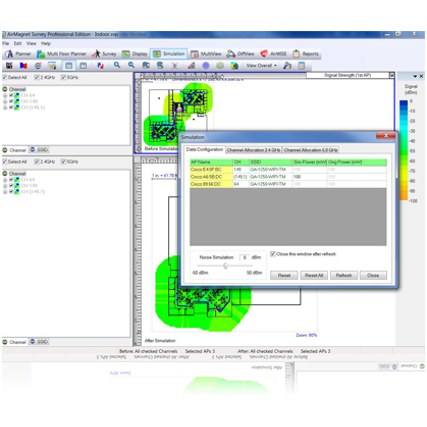

Hálózati szimuláció és optimalizálás

A valós idejű Wi-Fi hálózat felmérése után a szoftverben több beállítási lehetőség van, a mért eredmény változtatására, és ezek hatásának vizsgálatára. Változtatható többek közt az AP-k fizikai elhelyezkedése, új szimulált AP-k hozzáadása, az adási teljesítmény, csatornakiosztás, SSID és a külső zajforrás értékek megváltoztatása is. A változtatások hatására automatikus csatornakiosztás javaslattétel az átlapolódás, interferencia csökkentése érdekében.

Részletes analízis

A mért eredményeket az AirMagnet Survey automatikusan betölti, az un. hő térképekre, ez szinte végtelen módosítást tesz lehetővé, amit utána vizuálisan is megjelenít.

  • Komplett Wi-Fi hálózati statisztika – Jel eloszlás, Jel-zaj viszony, átviteli sebesség, újrapróbálkozások száma, csomagvesztés stb.
  • Interferencia vizsgálat – Külső forrásoktól érkező zaj és azok hatása a teljesítményre
  • Szűrhető nézetek beállítása – Csatornánként, SSID-ként vagy eszközönkénti kimutatások készítése, ami egyértelműen behatárolja az RF problémákat.
  • Csatorna átfedés és roaming vizsgálat – Egyértelműen behatárolja és vizuálisan megjeleníti a felhasználó által roamingra nem alkalmas területeket, illetve az átlapolódásokat.
  • WLAN adapterek szimulációja – Egy már meglévő mérés betöltése után, hozzárendelhető egy másik Wi-Fi adapter, és látható az új adapterrel végzett szimuláció végeredménye.

Biztonságos hálózat kialakítása

A teljesítménymutatók mellett a hálózat biztonsági is fontos tényező. Az AirMagnet Survey monitorozza az épületen kívül eső jelfolyamot is. Azt a teljesítményt minimumra csökkenti, kivéve, ha szükség van pl. a parkolókban vagy külső helyszínen is a teljesítmény értékek megtartására. A valós idejű mérés során a szoftver a szintenkénti hő térképen megjeleníti a nem megfelelő teljesítményű, illetve idegen AP-ket egyaránt.

Hangátvitel vizsgálata Wi-Fi hálózaton

Az AirMagnet Survey™ előre konfigurált Cisco 792x és Vocera eszközökkel a feltérképezés során grafikusan ábrázolja a VoIP átviteli paramétereket, ugyanakkor egyedi profilokban más gyártók termékei is felvehetők. A lefedettség térkép mutatja a VoIP paramétereket, WiMOS értékeket, hívás minőséget, hívások számát AP-nként, VoIP roaming zónákat, csatorna kihasználtságot, újrapróbálkozások számát stb.

Többszintes épületek felmérése

A szoftverben épület szintenként van lehetőség az alaprajzok betöltésére, ahol szeparáltan láthatók az AP-hez tartozó jelerősség paraméterek, átszivárgások és hatásuk a többi szintre. A hozzáférési pontok jeleit több szinten is hasznos jelek formájában is fel lehet használni, ami jelentős költség megtakarítást is eredményezhet.

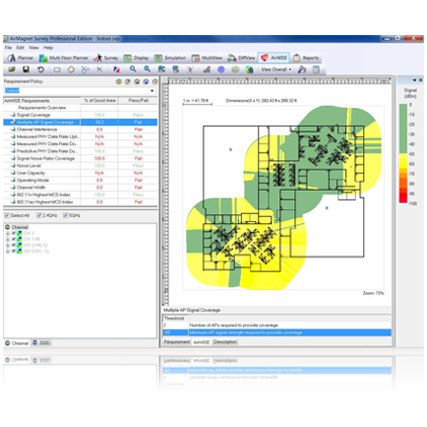

AirWise®, tanácsok, beépített hibaelhárítás

Az AirMagnet Survey™ AirWise® motorja segítséget nyújt a hálózati szimuláció, tervezés és felmérés közben is a hibák detektálásában, többféle kritérium alapján változtathatóak a hálózati paraméterek és javaslatot tesz a hibák javítására. Intelligens kapacitástervezési képességével tervezhető, hogy a hálózatnak mennyi felhasználót kell kiszolgálnia.

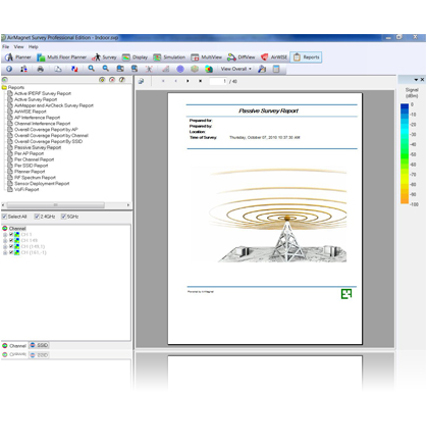

Professzionális jegyzőkönyv készítés

Az AirMagnet Survey™ tartalmaz egy integrált riportkészítés funkciót, amiben testre szabhatóak a tervezési és valós idejű feltérképezési mérési eredmények. A jegyzőkönyv tartalmazza a lefedettség térképet, csatornánkénti interferencia értékeket, SSID-kat és AP-ket. A szoftver többféle formátumba képes exportálni a mérési eredményeket, pl. PDF, XML, HTML, MS EXCEL, MS WORD stb. A jegyzőkönyvek tartalma módosítható, illetve magyar nyelven is elkészíthető. A Multi-floor planner modul is támogatja a jegyzőkönyv készítést.

Épületen kívüli feltérképezés

Külső GPS vevővel kombinálható. Együttműködik a Google Earth™, Microsoft® MapPoint™, illetve Microsoft® Virtual Earth™ alkalmazásokkal. Teljesen automatizált kültéri mérésekre, feltérképezésre alkalmas, ahol a felhasználók az NMEA kompatibilis GPS vevőjükkel párosítva automatikusan mérik a külső jeleket és a mért eredményeket az AirMagnet Survey hő térképén jeleníti meg, vagy exportálja a külső alkalmazásokhoz.

AirMagnet Planner™ integráció

Az AirMagnet Survey Pro™ tartalmazza az AirMagnet Planner™ tervező szoftvert is, amely kiegészíti a Survey képességeit a grafikus tervezéssel és szimulációval 802.11a/b/g/n/ac hálózatok esetén.

Survey Express és Survey PRO összehasonlítása
Funkciók Alap funkciók a Survey Express és PRO szoftverekben Mivel tud többet a PRO változat?
Feltérképezés és WLAN tervezés képességek
  • Beltéri feltérképezés
  • 11a/b/g/n/ac támogatás
  • Kültéri, GPS alapú felmérés
  • Licencelt frekvenciasávban is használható (4.9 GHz)
  • 200+ nem szabványos csatorna feltérképezése
  • Beépített Planner a tervezéshez
Survey és alapvető analízis képességek
  • Jelerősség hőtérkép
  • Zaj hőtérkép
  • SNR hőtérkép
  • Csatorna interferencia hőtérkép
  • Fizikai adatsebesség hőtérkép
  • Retry csomagok hőtérkép
  • Packet loss hőtérkép
  • 2. és 3. AP hőtérképek
  • WLAN throughput hőtérkép
  • iPerf felmérések valós uplink/downlink segesség ábrázolásához
  • 802.11n és ac működési módok megjelenítése, MCS, 20/40/80/160 MHz csatorna sávszélességek
  • Csatorna sávszélesség térkép (20/40/80/160 MHz) az optimális csatorna kiosztás tervezéshez
  • 802.11ac csatorna átfedés
Fejlett Survey Analízis
  • Két különböző felmérés egyidejű nézete (DiffView)
  • Egyidejűleg egy projekt nyitható meg
  • Multi-view opció
  • Egy időben több projekt megnyitható, megtekinthető
  • Többszintes épület felmérése
  • Voice over WLAN felmérés*
  • Egy felmérés több nézetének összehasonlítása
AirWISE™
  • Nem elérhető
  • Automatikus hálózat ellenőrzés és minősítés
  • Minősítés hangátvitelre
  • PASS/FAIL kiértékelés a beállított kritériumok alapján
  • Javaslatok és ajánlások
Riportok
  • Átfogó WLAN lefedettség riport
  • Többnyelvű riportok
  • Átfogó WLAN lefedettség és teljesítmény riportok
  • Per AP/channel/SSID lefedettség és teljesítmény riportok
  • WLAN tervezés riport
  • Csatorna/AP interferencia riport
  • AirWise riportok
  • VoWLAN riport*
  • Spektrum riport**
  • Testre szabható riport motor mely tartalmazza az összes hő-térképet
RF és spektrum analízis
  • Zaj és szomszédos csatorna interferencia felismerése és kijelzése
  • AirMagnet Spectrum XT, AirMagnet Spectrum Analyzer, Fluke Networks AnalyzeAir és Cisco Spectrum Expert integrálhatóság**
  • Spektrum interferenciával rendelkező területek megjelenítése

* A hang minősítéséhez fel kell telepíteni az AirMagnet VoFi Analyzer PRO szoftvert a Survey PRO alkalmazás mellé

** RF spektrum felméréshez integrálni kell az AirMagnet Spectrum Analyzer, Fluke Networks AnalyzeAir vagy Cisco Spectrum Expert



Szoftver verziók

A Gold Support rendelése minden egyes termék esetében az első évre kötelező. Szoftverkövetés, illetve MAC csere (pl. elvesztett vagy sérült WLAN kártya esetén) csak érvényes Gold Support előfizetés esetén érhető el. A Gold Support szolgáltatásnak szoftver termékek esetében folyamatosnak kell lennie. Korábban lejárt Gold Support szolgáltatás esetén az újonnan vásárolt támogatás az előző támogatási időszak lejáratának napjától aktiválódik.

Bővebben: www.equicom.hu/termektamogatas

AirMagnet Survey PRO v9.2.1

  • Site Survey bármely Windows-alapú WiFi adapterrel
  • Párhuzamos fal jelölések automatikus összevonása CAD rajzok esetén az Automatic Wall Extraction (AWE) toolban
  • Bővült az antenna karakterisztika (Acceltex, Aerohive, Aruba, Meraki, Ruijie, Watchguard)

AirMagnet Survey PRO v9.2

  • Új támogatott IEEE 802.11ac USB adapterek (Proxim, Edimax, Alfa)
  • Bővült az antenna karakterisztika (Fortinet, HP, Juniper, Ruckus, TP-Link, Watchguard)

AirMagnet Survey PRO v9.1.1

  • AP aliasok tárolása a projekt könyvtárban
  • Survey útvonalak összefűzése során kikapcsolható a spektrum adatok átvitele
  • Bővült az antenna karakterisztika (Aruba, Cisco, Mist)

AirMagnet Survey PRO v9.1

  • Automatikus fal kibontás CAD alaprajzokból egyedi csillapításértékekkel
  • Beépített WoFi Survey funkció WoFi Analyzer nélkül
  • Nagyméretű hőtérképek részleteinek megjelenítése megnövelt felbontással
  • Bővült az antenna karakterisztika (AccelTex, Aruba, Cisco, Watchguard)

AirMagnet Survey PRO v9.0.1

  • AirWise riportok testreszabása, specifikus paraméterek ki-, bekapcsolása
  • Bővült az antenna karakterisztika (Aerohive, Art2Wave, Aruba, Cisco, TP-LINK, Watchguard)

AirMagnet Survey PRO v9

  • Felmérés mobil app segítségével, feldolgozás AM Survey Pro-ban
  • DWG rétegek be-, kikapcsolása
  • Jegyzőkönyv fejlécek és láblécek kikapcsolása több riport összefűzése esetén
  • Hozzáférési pontok (AP-k) újraszámozása a Plannerben
  • Fal objektumok csoportos kezelése (mozgatás, törlés)

AirMagnet Survey PRO v8.8

  • Nagyon nagy felmérések esetében jobb teljesítmény
  • Új hőtérkép mérési részletek ablak
  • Windows 10 támogatás
  • Fejlettebb AP grouping
  • Rengeteg új antenna karakterisztika

AirMagnet Survey PRO v8.7.3

  • További 802.11ac adapterek támogatása  (NetGear, Intel)
  • További AP/antenna támogatás a Planner modulban (Ruckus, Samsung)
Rendszerkövetelmények

Laptop/Notebook PC/Tablet PC

Operating Systems:

  • Microsoft® Windows 7 Enterprise/Professional/Ultimate
  • Microsoft Windows 8 Pro/Enterprise 64-bit
  • Microsoft Windows 8.1 Pro/Enterprise 64 bit
  • Windows 10 Professional/Enterprise 64-bit.

Note:[1] 64 bit Operating System supported on Windows 8/8.1 and Windows 7 for certain wireless adapters. Please refer to supported adapter list for more details.

  • Intel® Core™ 2 Duo 2.00 GHz ( Intel® Core™ i5 or higher recommended)
  • 4 GB or higher.
  • 800 MB free hard disk space
  • Cardbus, ExpressCard slot, USB port or mini PCI slot (whichever applicable)
  • Multiple slots in the PC when using multiple adapters. AirMagnet recommends the use of its multi-adapter kit.
  • AirMagnet-supported wireless network adapter(s)
  • Optional AirMagnet Spectrum XT adapter and license for integrated spectrum survey on Survey PRO. Required for viewing spectrum data and heat map.
  • Microsoft® MapPoint 2004 or higher (required for running large-scale outdoor survey using the MapPoint integration feature; Survey PRO only)
  • Internet connection for using Microsoft® Bing Maps integration for outdoor surveys (Survey PRO only)
  • A site map in a format supported by AirMagnet Survey (supported formats are: .bmp, .dib, .dwg, .dxf, .emf, .gif, vsd, .jpg, .wmf, .vdx or .png)
  • Google Earth must be installed in order to export the GPS data for outdoor surveys to Google Earth (Survey PRO only)
  • Supported GPS device. Here is a list of GPS devices that have been approved for use with the AirMagnet Survey product.
    Garmin eTrex LEGEND HCx
    Garmin GPS18X USB
    Microsoft GPS-500 SIRF III
    Garmin GPSMap 60
    DeLormeEarthmate GPS LT-20
    DeLormeEarthmate GPS LT-40
    Garmin eTrex
    Garmin eTrex Legend
    Garmin GPS 18 Deluxe
    Magellan eXplorist 500
    Pharos iGPS-180
    US GlobalSat BU-353-S4 (Recommended)
Apple® MacBook® Pro
  • Operating Systems: MAC OS X v10.5 (Leopard™) or higher running a supported Windows OS (as noted under Laptop/Notebook PC/Tablet PC section) using Boot Camp®.
  • Intel®-based CPU 1.6 GHz or higher
  • 4 GB or higher
  • 800 MB free hard disk space
  • Cardbus, ExpressCard slot, USB port or mini PCI slot (whichever applicable)
  • Built-in Atheros-based Airport Extreme 802.11n wireless adapter or any AirMagnet-supported wireless network adapter (whichever applicable)
  • An AirMagnet Spectrum XT Adapter and license (required for viewing spectrum data and heat map; Survey PRO only)
  • Microsoft® MapPoint 2004 or higher (required for running large-scale outdoor survey using the MapPoint integration feature; Survey PRO only)
  • Internet connection for using Microsoft® Bing Maps integration for outdoor surveys (Survey PRO only)
  • A site map in a format supported by AirMagnet Survey (supported formats are: .bmp, .dib, .dwg, .dxf, .emf, .gif, vsd, .jpg, .wmf, .vdx or .png)
  • Google Earth must be installed in order to export the GPS data for outdoor surveys to Google Earth (Survey PRO only)
  • Multiple slots in the PC when using multiple adapters. AirMagnet recommends the use of its multi-adapter kit.
Támogatott adapterek

WiFi Adapter Check Utility for Survey

Ez a szoftver lehetővé teszi, hogy egyszerűen megbizonyosodjon az Ön által használt operációs rendszer, Wi-Fi adapter és driver AirMagnet szoftverek általi támogatásáról. Mielőtt elindítja az ellenőrző szoftvert, nézze meg, hogy minden driver és Wi-Fi kártya telepítve van, és megfelelően működik.

Wi-FI adapter és driver ellenőrző szoftver letöltése

Támogatott adapterek listája

AirMagnet Survey Pro-val rendelkező ajánlott partnereink
Rendelési információk
AM/B4010G NETSCOUT AirMagnet Survey Express Wi-Fi felmérő szoftver
AirMagnet Survey Express szoftver
AM/A4018G NETSCOUT AirMagnet Survey Pro Wi-Fi felmérő és tervező szoftver
AirMagnet Survey Pro szoftver Planner modullal
AM/A1480 NETSCOUT WLAN tervező és analízis csomag
Survey Pro, Wifi Analyzer Pro és Spectrum XT
AM/A1580 NETSCOUT AirMagnet Survey Pro/Planner, Spectrum XT csomag
AirMagnet Survey Pro/Planner és Spectrum XT szoftver, USB spektrum analizátor kártya, használati útmutató
AM/A1481G NETSCOUT AirMagnet Survey Pro/Planner, Wi-Fi Analyzer Pro csomag
AirMagnet Survey Pro/Planner és WiFi Analyzer Pro szoftver
Opciók, kiegészítők
AM/D1080-Z2 NETSCOUT 802.11 a/b/g/n/ac 3×3:2 Wi-Fi USB adapter
USB 3.0 Type A, 802.11ac kompatibilitás, 3×3 MIMO konfiguráció, 2 térbeli stream, 80MHz csatorna szélesség, max. 1300Mbps sebesség
AM/D1095-Z2 NETSCOUT 802.11ac Multi Adapter Kit Survey Pro
2×NETSCOUT 802.11 a/b/g/n/ac 3×3:2 Wi-Fi USB adapter (AM/D1080-Z2), USB Hub
AM/B4010G-1YS NETSCOUT AirMagnet Survey Express Gold Support 1 év
1 év szoftver követés a Survey Express szoftverhez
AM/B4010G-3YS NETSCOUT AirMagnet Survey Express Gold Support 3 év
3 év szoftver követés a Survey Express szoftverhez
AM/A4018G-1YS NETSCOUT AirMagnet Survey Pro Gold Support 1 év
1 év szoftver követés a Survey PRO szoftverhez
AM/A4018G-3YS NETSCOUT AirMagnet Survey Pro Gold Support 3 év
3 év szoftver követés a Survey PRO szoftverhez
AM/A1480-1YS NETSCOUT WLAN tervező és analízis csomag Gold Support 1 év
1 év szoftver követés a WLAN tervező és analízis csomaghoz
AM/A1480-3YS NETSCOUT WLAN tervező és analízis csomag Gold Support 3 év
3 év szoftver követés a WLAN tervező és analízis csomaghoz
AM/A1580-1YS
NETSCOUT Survey Pro/Planner, Spectrum XT csomag Gold Support 1 év
1 év szoftver követés a Survey Pro/Planner, Spectrum XT szoftver csomaghoz
AM/A1580-3YS NETSCOUT Survey Pro/Planner, Spectrum XT csomag Gold Support 3 év
3 év szoftver követés a Survey Pro/Planner, Spectrum XT szoftver csomaghoz
AM/A1481G-1YS NETSCOUT Survey Pro/Planner, Wi-Fi Analyzer Pro csomag Gold Support 1 év
1 év szoftver követés a Survey Pro/Planner és WiFi Analyzer Pro szoftver csomaghoz
AM/A1481G-3YS NETSCOUT Survey Pro/Planner, Wi-Fi Analyzer Pro csomag Gold Support 3 év
3 év szoftver követés a Survey Pro/Planner és WiFi Analyzer Pro szoftver csomaghoz



Kapcsolódó anyagok

Prospektusok, adatlapok

NETSCOUT AirMagnet Survey Pro adatlap (PDF, angol, 3,1 MB)
NETSCOUT Wireless Solutions brossúra (PDF, angol, 2,1 MB)
NETSCOUT AirMagnet 802.11 a/b/g/n/ac PCI Express Card 3×3 MIMO adapter
NETSCOUT AirMagnet mobil megoldások (PDF, angol, 0,5 MB)

Minta jegyzőkönyvek

Aktív survey riport
Passzív survey riport
Planner riport
VoFi riport

Webex

Wi-Fi hálózatok tervezése és feltérképezése a gyakorlatban (magyar, 1:13 ó:p, előadó: Kecskeméti Zsolt)
AM Survey Pro áttekintő és oktató videók

Kipróbálható verzió

Demó verzió letöltése
Ez egy „view only” demo, melyben előzetes felmérések adatait nézheti meg. A teljes funkcionalitású szoftver kipróbálásához kérem keresse kollégáinkat!

Kapcsolódó termékek

NETSCOUT AirMagnet Planner™
Professzionális Wi-Fi hálózat tervezés és szimuláció akár többszintes épületeken.

NETSCOUT AirMagnet Spectum XT™ WiFi spektrumanalizátor
A Wi-Fi hálózatok kábel analizátora.” Professzionális RF spektrumanalízis és hibaelhárítás vezeték nélküli hálózatokban.

NETSCOUT AirMagnet WiFi Analyzer™ Pro
Vállalati Wi-Fi hálózatok menedzsmentjére, hibaelhárításra, üzemeltetésre és auditra alkalmas mobil megoldása.

NETSCOUT AirMagnet Enterprise™ WiFi/mobil monitorozó rendszer
A legátfogóbb 24×7 WIDS/WIPS WiFi hálózat és mobil biztonsági megoldás

Kapcsolódó szakmai cikkek és egyéb információk

DHCP ellenőrzés

DHCP ellenőrzés

A DHCP és DNS szolgáltatások helyes működésének vizsgálata a DHCP ellenőrzéssel kezdődik. A kliens boradcast üzenet formájában keresi meg a DHCP szervert a szórási tartományon belül. Általános esetben egy DHCP szerver szolgálja ki az adott domaint. A DHCP szerver...

bővebben
DNS ellenőrzés

DNS ellenőrzés

A számítógépek és szolgáltatások név szerinti azonosítását a DNS (Domain Name System) rendszer végzi az Ethernet, TCP/IP hálózatokban, mivel az IP címek megtanulása, megjegyzése nem túl komfortos megoldás. Egy beszédes név egyszerűsíti a számítógépek és szolgáltatások...

bővebben
Ha hasznosnak találod az oldalt, oszd meg másokkal is

A honlap további használatához a sütik használatát el kell fogadni. További információ

A weboldalunkon HTTP-sütiket használunk, hogy a legjobb felhasználói élményt nyújthassuk. Az „Elfogadás” gombra történő kattintással a felhasználó elfogadja a sütik használatát.

Bezárás
