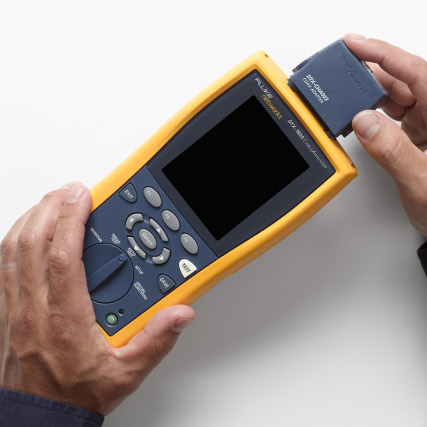

Fluke Networks DTX-1500 digitális kábel-analizátor

Költséghatékony megoldás Cat6A/ClassEA minősítéséhez a világ legelismertebb gyártójától

A DTX sorozatú kábel analizátorok az iparág legelterjedtebb minősítő analizátorai, melyekkel másodpercenként 25 linket minősítenek világszerte. Egyedülálló, levédett, digitális impulzussal történő mérési technológiája révén kivételes mérési pontosságot, sebességet és megismételhető méréseket lehet vele elérni. A DTX-1500 500 MHz-es frekvenciahatára lehetővé teszi a 10 Gigabit Ethernet, Cat6A/ClassEA szintig történő minősítést. A LinkWare™ PC szoftverrel a jegyzőkönyvezés rendkívül egyszerűvé válik, amit csak fokoz a műszer ingyenesen frissíthető, magyar nyelvű kezelői felülete.



  • színes LCD kijelző, magyar nyelvű kezelői felület
  • kivételes 9 másodperces Cat6/ClassE és 22 másodperces Cat6A/ClassEA minősítés
  • HIBA INFÓ funkció: áthallás, reflexió, rövidzár, és szakadás helyének grafikus megjelenítése
  • belső memória 250 grafikus vagy >1500 text formátumú mérési eredmény tárolásához
  • 12 órás folyamatos üzemidő a 4000 mAh-s LiIon akkumulátorokkal

„A Fluke DTX-1800 kábel analizátorral a a réz alapú strukturált hálózatok hitelesítését és hibakeresését végezzük… Az eszközök beszerzése előtt az EQUICOM Kft. szakemberei nagy segítséget nyújtottak…”

Fekete Norbert

osztályvezető, ISD Dunaferr Zrt.

Legfontosabb képességei összefoglalva

Cat6 minősítés 9 másodperc alatt

A DTX-1500 digitális kábel-analizátor a kábelminősítési feladatok összes fázisára hatékony megoldást nyújt, a beállításoktól a mérésig és hibakeresésig, valamint a riport készítésig. A komplett Cat6/ClassE autoteszt mérés mindössze 9 másodpercet vesz igénybe, míg a Cat6A/ClassEa is csak 22 másodpercet, így egy 8 órás munkanap alatt végpontok százait minősítheti.

Hibák azonosítása

Hiba esetén a műszer áttekinthető grafikus képet ad a hiba fizikai helyéről, legyen az szakadás, rövidzár, kábelbekötési hiba, vagy akár reflexiós (HDTDR) vagy áthallási (HDTDX) probléma. Így nem kell órákat töltenie azzal, hogy azonosítsa a hiba helyét és okozóját, a műszer megteszi ezt Ön helyett.

Akkor is gyors, ha éppen nem mér

Nem csak a mérési idő rendkívül alacsony. Ugyan ilyen gyorsasággal képes jegyzőkönyvet is készíteni. Csak töltse át a méréseket a LinkWare™ szoftverbe, és nyomtassa ki közvetlenül PDF fájlba a kész riportot. A kimagaslóan hosszú akkumulátor időtartam, a jól olvasható magyar nyelvű kezelői felület és a beépített talkset funkciók mind gyorsítják munkáját.

Magyar nyelvű kezelői felület, mindig a legfrissebb szoftver

A DTX sorozatú kábelanalizátorok kezelése rendkívül egyszerű, köszönhetően az átlátható, grafikus menürendszernek és a magyar nyelvű kezelői felületnek. A műszer keretszoftvere mindig naprakész lesz a díjmentes frissítések által.

DSX-5000 és DTX-1500 összehasonlítása

Fluke Networks DSX-5000

Fluke Networks DTX-1500

Maximális mérési kategória TIA Cat6A/ISO Class FA TIA Cat6A/ISO Class EA
Pontossági szint Level V (draft) Level IIIe
Maximális mérési frekvencia 1000 MHz 500 MHz
Autotest mérési idő 10 s (Cat6A/ClassEA) 22 s (Cat6A/ClassEA)
Memória kapacitás kb 12.000 Cat6A grafikonokkal kb. 250 Cat6A grafikonokkal és 1500 Cat6A grafikonok nélkül
Permanent Link adapter tartozék opcionális
PoE ellenállás kiegyenlítetlenség mérése igen nem
Módus konverziós mérések (TCL, ELTCTL, stb.) igen nem
Fejlett árnyékolás vizsgálat igen nem
Érintő képernyő igen nem
Megyer nyelvű kezelői felület igen igen
OTRD és OLTS modulok opcionális nem csatlakoztatható
Optikai video mikroszkóp opcionális nem csatlakoztatható
Patch Cord adapterek opcionális nem csatlakoztatható
LinkWare™ Live felhő alapú mérési jegyzőkönyv tárolás igen nem



Részletes specifikációk
Test Standards
TIA Category 3, 5, 5e, 6, 6A per TIA 568-C.2 or TIA-1005
ISO/IEC Class C and D, E, EA certification per ISO/IEC 11801:2002 and amendments
IEEE 802.3 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
General Specifications
Speed of Autotest Full 2-way Autotest of Category 5e or 6/Class D or E: 9 seconds; Full 2-way Autotest of Category 6A/Class EA: 22 seconds
Supported test parameters (test standard determines parameters and frequency range reported) Wire Map, Length, Propagation Delay, Delay Skew, DC Loop Resistance, Insertion Loss (Attenuation), Return Loss (RL), Near End Crosstalk (NEXT), Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (PS ELFEXT), Power Sum NEXT, Power Sum ACR-N
Maximum frequency 500 MHz
Test Result Storage 250 with graphical data; >1500 without graphical data
Display 9,4 cm diagonal, 240×320 pixel, passive color LCD with backlight
Dimensions Main and Smart Remote: 21.6 cm x 11.2 cm x 6 cm, nominal
Weight 1.1 kg, nominal (without adapter or module)
Battery Lithium-ion, 7.4 V, 4000 mAh
Battery Life 12 hours, typical
Battery Charge Time 4 hours (below 40˚ C, with tester off)
Environmental Specifications
Operating temperature 0°C to 45° C
Storage temperature -20° C to +60°C
Operating relative humidity (% RH without condensation) 0° C to 35° C: 0 % to 90 %
35° C to 45° C: 0 % to 70 %
Vibration Random, 2 g, 5 Hz -500 Hz
Shock 1 m drop test with and without module and adapter attached
Safety IEC 61010-1: Measurement Category None, Pollution Degree 2
Altitude Operating: 4000 m (3048 m with AC Adapter); Storage: 12000 m
EMC EN 61326-1: Portable
Rendelési információk
DTX-1500 INTL Fluke Networks DTX-1500™ digitális kábel analizátor
DTX-1500 main és remote egységek, 2db Cat6A/ClassEA Channel Adapter, 15cm-es Cat6A referencia patch kábel, 2db AC adapter/töltő, hord táska, USB kábel, használati útmutató, LinkWare™ szoftver.
DTX-1500PRO INTL Fluke Networks DTX-1500™ PRO digitális kábel analizátor
DTX-1500 main és remote egységek, 2db Cat6A/ClassEA Channel Adapter, 2db Cat6A/ClassEa Permanent Link Adapter, 2db AC adapter/töltő, hord táska, USB kábel, használati útmutató, LinkWare™ szoftver
Opciók, kiegészítők
GLD-DTX-1500 Fluke Networks DTX-1500 Gold Support, 1 év
GLD-DTX Fluke Networks DTX-1500 PRO Gold Support, 1 év
Kibővített garancia az összes tartozékra és kiegészítőre is; kalibrálás vagy átvizsgálás évente egyszer díjmentesen; esetleges meghibásodás esetén a javítás idejére díjmentesen csereeszköz; szoftver és firmware frissítések díjmentesen; technikai támogatás interneten, email-en, telefonon; online oktatási csomag; speciális ajánlatok csak GOLD tagoknak (pl. opció vásárlási lehetőségek, becserélés, stb.)
Bővebb információ
CCTT Minősített kábeltesztelő technikus tanfolyam
A Fluke Networks CCTT tanfolyama részletes tájékoztatást ad a technológiákról, az érvényben lévő kábelezési szabványokról és ezek alkalmazásáról, a strukturált hálózatok átviteli paramétereiről és ezek méréséről, optikai hálózati szabványokról. A résztvevők gyakorlatban is megismerik a leggyakrabban felmerülő hibákat és ezek felderítésének módját.
Bővebb információ
DTX-PLA002S Fluke Networks DTX Cat6A/ClassEA Permanent Link adapter pár
2 db Cat6A/ClassEA Permanent Link Adapter.
DTX-COAX Fluke Networks DTX Koax kábel adapter pár
DTX-CHA021S Fluke Networks M12 Ipari Ethernet Channel adapter pár
2 db M12 Ipari Ethernet Channel adapter, 4-pozíciós, „D” kódú





Kapcsolódó anyagok

Fluke Networks DTX kábelanalizátor oktató videók
