VeEX AT2500RQvPlus CATV/QAM/video spektrum analizátor

Az iparág legkifinomultabb hordozható spektrum analizátora

A VeEX AT2500RqvPlus 1,5GHz-es spektrum analizátor ötvözi a QAM mérési képességeket a kategóriájában legjobb analóg spektrum analízissel. A fejlett AT-Web távvezérlési képesség automatizálja az analóg és digitális teljesítmény teszteket (POP-proof-of-performance), ezzel időt és fáradságot takarítva meg.

  • Kimagasló QAM demodulációs képesség és BER performancia, 43dB-es MER
  • Analóg és digitális (Annex A, B, és C) mérések, KTV funkciók

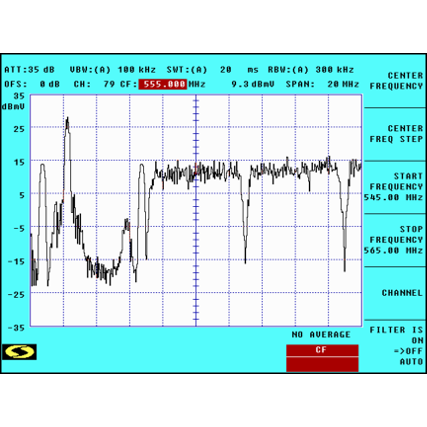

  • 1.5GHz-es nagy érzékenységű spektrum analizátor beépített szűrővel a dinamika tartomány növelése érdekében
  • Komplett KTV mérési képesség: CCN, CSO, CTB, ICR, DOM, Hum és vivő frekvencia
  • Weben keresztül távvezérelhető

Prospektus (pdf, angol)



Legfontosabb képességei összefoglalva

Főbb jellemzői

  • Kimagasló QAM demodulációs képesség és BER performancia, 43dB-es MER
  • AT-Web távvezérléssel egy gombos analóg és digitális POP, valamint RF switch távvezérlés egyszerű web böngészővel
  • QAM analízis konstelláció, statisztika, csoport késeletetés, frekvencia válasz és torzítások mérése Annex A, B, és C jeleken
  • 1.5GHz-es nagy érzékenységű spektrum analizátor beépített szűrővel a dinamika tartomány növelése érdekében
  • Komplett KTV mérési képesség: CCN, CSO, CTB, ICR, DOM, Hum és vivő frekvencia
  • Több görbe egyidejű megjelenítése

Újdonságok

  • automatikus RF switch vezérlés akár 256 portig
  • 43dB MER mérési tartomány
  • Egy gombnyomásos analóg és digitális teljesítmény mérés
  • realPOP adat menedzsment rendszer és jegyzőkönyv generátor
  • távvezérlés web böngészővel
realPOP SaaS based riport generátor opció

A realPOP egy software-as-service előfizetéses konstrukcióban működő szolgáltatás, mely lehetővé teszi, hogy az AT2500 vagy CM3x00 sorozatú spektrum analizátorokkal készített mérési eredményeket a központi realPOP szerverre feltöltsük, majd automatikusan FCC riportokat generáljunk excel formátumban.

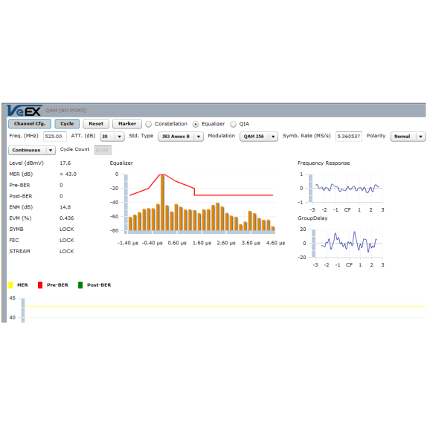

AT-WEB webremote távvezérlés opció

Az AT-WEB távvezérlés opció egy nagyon hasznos képessége az AT2500R hordozható és az AT2500HM fejállomási KTV analizátoroknak. Segítségével egy egyszerű web böngészővel elérhetőek az analizátorok analóg és digitális mérések távoli elvégzéséhez, de akár az RF kapcsolók is vezérelhetőek a több portos mérések elvégzése érdekében.

  • Spektrum analizátor üzemmód az analizátor komplett vezérléséhez
  • Digitális csatorna teljesítmény mérés üzemmód (DCP)
  • QAM mérés üzemmód: DCP, MER, BER, frekvencia válasz, csoport késleltetés, equalizer, EVM & ENM
  • Csatorna tervek feltöltése
  • Eredmények exportálása CSV fájlba
  • RF kapcsolók távoli vezérlése több portos mérésekhez
Részletes specifikációk
Frequency
Tuning Range: 0 – 1500 MHz
Calibrated Frequency Range: 5 – 1500 MHz
Frequency Reference Aging: ± 1 PPM / yr
Frequency Reference Temperature Stability: ± 1 PPM (0° to 50°C)
Frequency Counter Accuracy: ± 1 PPM ± 1 count
Frequency Counter Resolution: 10 Hz
Single Sideband Phase Noise at 10 kHz
Offset
• -85 dBc/Hz typical
• -83 dBc/Hz minimum
Spans
Max Span: 1500 MHz
Variable Spans: 0.1 to 1500 MHz, user programmable
Zero Span
Sweep Time
Max Span and > 1000 MHz: 30 ms
Other spans ≤1000 MHz: 20 ms to 5s in 2, 5, 10, 20 sequence
Reduced Spans (≤500 MHz, ≤100 MHz, ≤50 MHz): 2, 4, 10 ms
Zero Span Horizontal Time: 0.05 ms to 500 in 1, 2, 5, 10 sequence
Resolution Bandwidth
1 MHz: Selectivity 5.3 to 1, 60 dB/3 dB
300 kHz: Selectivity 3.1 to 1, 60 dB/3 dB
30 kHz: Selectivity 2 to 1, 60 dB/3 dB
10 kHz: Selectivity 2 to 1, 60 dB/3 dB
Video Bandwidth
10 KHz, 100 KHz, 1 MHz: 6 dB /octave
Amplitude
Signal Level Range: -70 dBmV min. +70 dBmV max.
Maximum Safe Input: 68 dBmV 100V AC/DC
Level Accuracy: ±0.75 dB max. 5–1500 MHz
Sensitivity: -65 dBmV
Level Resolution: 0.1 dB
Input Impedance: 75 Ohms
Input Return Loss, Attenuator ≥ 5 dB
• 20 dB typical 14 dB min.
Input Return Loss, Attenuator = 0 dB
• 16 dB typical 10 dB min.
Noise Figure, 5–1500 MHz
• 8 dB typical 11 dB max.
Internally generated CTB
• Better than 70 dB (79 channel loading at Full Scale, Att <20dB
Pre-amp ON, Filter AUTO ON)
Internally generated CSO
• Better than 70 dB (79 channel loading at Full Scale, Att<20dB
Pre-amp ON, Filter AUTO ON)
Vertical Scale: 10, 5, 2 dB / div 70 dB full scale
Reference Level Range: +70 / -10 dB
Attenuator: 0–65 dB 5 dB steps
KTV mérési specifikációk
Channel Selection: Frequency, Channel Video, Channel Audio
Channel Plans: Custom plans, NTSC (EIA, HRC, IRC), PAL (B/G, I, D)
or other. Maximum of 350 signals (analog, digital, FM, upstream,
test, etc.) PC-based and internal complete channel plan editor
Tuning Range: 0 MHz to 1.5 GHz
Calibrated Operating Range: 5 MHz to 1.5 GHz
TV Channel Amplitude Range: -40 dBmV to +65 dBmV ± 0.75 dB
for S/N > 30 dB
TV Visual Frequency
• Accuracy: Carrier Frequency, ± 1
• PPM Resolution: 10 Hz
Visual/Aural Delta Frequency
• Range: 1–10 MHz
• Accuracy: ± 200 Hz
• Resolution: 10 Hz
• Visual/Aural Delta Amplitude: ± 0.75 dB for S/N > 30 dB
FM Deviation
• Range: ± 150 kHz, de-emphasis 75 μsec
• Accuracy: ± 2 kHz, 1–75 kHz, ± 5 kHz to 150 kHz
HUM/Low Frequency Disturbances
• Modes: CW or Video (In-Service) Range 1– 10 %
• Accuracy: ± 0.5 % from 1 to 5%, ± 1% from 5 to 10%
Modulation Depth
• AM Range: 40 to 95%
• Resolution: 0.1%
• Accuracy: ± 1.5% (CCN > 40 dB)
• Signal type: Use VITS line with white reference
In-Channel Frequency Response
• Range: ± 10 dB
• Resolution: 0.1 dB
• Accuracy: ± 0.25 dB
• Signal Type: Use VITS line with full amplitude CATV multiburst
signal, ghost canceling reference signal or video sweep
Carrier-to-Composite Noise Ratio
• Optimum Signal Range: +5 dBmV to +10 dBmV, noise
measured with 0 dB Attenuation
• Maximum CCN: 60 dB with ± 1 dB accuracy, 65 dB with ± 3 dB
• Accuracy: ± 0.25
• Resolution: 0.1 dB
CSO/CTB
• Optimum Signal Range: 0 dBmV to +10 dBmV, beat
measured with 0-5 dB attenuation
• Maximum: CSO/CTB 70 dB with ± 1.5 dB accuracy, 77 dB
with ± 4 dB accuracy, Resolution 0.1 dB
Digitális mérési specifikációk
Modulation
Modulation Type: 16/64/256 QAM ITU-T J.83 Annex A, B & C (DVS,
DVB, DOCSIS, EuroDOCSIS)
Interleave Capability: In Annex B, up to 128 x 4; In Annex A/C, 12 x 17
Constellation Display: 16, 64 and 256 QAM, Full constellation with
zoom capability
Adaptive Equalizer Display
Number of Taps: 8 feed-forward; 24 feedback
Adaptive Equalizer Control: On, Freeze, Variable, Off
Scale: +10 to -80 dBc
Frequency response over signal bandwidth: +5 to -5 dB
Group delay over signal bandwidth: -1000 to 1000 nSec
Digital Carrier Average Power Measurement
Amplitude Range: -30 to +65 dBmV
Resolution: 0.1 dB
Absolute Accuracy: ± 1.5 dB
Measurement Range: 200 kHz to 1500 MHz
Modulation Error Ratio (MER)
Range: 22 to 40 dB
Accuracy: ± 0.5, 22 to 30 dB; ±1, 30 to 38 dB; ±1.7dB, 38 to 43 dB
Error Vector Magnitude (EVM) Range: 0.65% to 4.1%
Bit Error Rate (BER)
1 second period BER before and after R-S Decoding
• Range: 0 to 1.0 x 10-4
• User-selectable time rest period: 1 to 60 minutes
Estimated average BER, before and after R-S Decoding
• Range: 0 to 1.0 x 10-4
• User-selectable time period: 1 to 60 minutes, 7 days with
ReVeal WinCOM remote control software
Resolution: 1s
Estimated Noise Margin
Range: 1 to 12 dB
Accuracy: ± 0.5, 22 to 30 dB; ±1, 30 to 38 dB; ±1.7dB, 38 to 40 dB
Data Logging
User-selectable time period : 1 to 60 minutes, 7 days with ReVeal
WinCOM remote control software MER, Pre and Post BER,
errored seconds, severely errored seconds, Frame Loss, system
unavailability time
Resolution: 1s
Symbol Rate
Range: 1 to 7 MS/s
Analóg mérési specifikációk
Function: Available features
Waveform Monitor: 1, 2 or 3 user selectable lines plus x 10 zoom
of one line Vertical scale of 20, 10 or 5 IRE /div., reference offset
Horizontal and vertical markers, Average 1 to 50 Luminance,
chrominance and noise weighting filters
Vectorscope: One selectable line, vector gain adjustment and phase
rotation
Measurements
• Differential gain and phase
• Luminance to chrominance delay and gain
• Depth of modulation and modulation linearity
• Signal-to-noise unweighted and weighted
• FFC limits pass/fail indicator
Measurement setup: the type of video test signal determines the
available measurements; markers allow positioning the sampling
location
Video Measurements
Differential Phase: ± 1.5° typical ± 3° maximum
Differential Gain; ± 1% typical ± 2% maximum
Luminance to Chrominance Delay: ± 20 nsec typical ± 40 nsec maximum
Luminance to Chrominance Gain: ± 1.5% typical ± 3% maximum
Depth of Modulation: ± 1% typical ± 2% maximum
Modulation Linearity: ± 1 IRE typical ± 2 IRE maximum
Signal to Noise (unweighted): ± 2 dB typical ± 4 dB maximum
Signal to Noise (weighted): ± 2 dB typical ± 4 dB maximum
